Embedded System
// Embedded System
// Intel Skylake / Kaby Lake
// 1 x Anzeige
// 3 x Seriell
// 4 x USB (Rückseite)
// 4 x G-LAN (Rückseite)
// 6 x Mini-PCIe
// 9~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC70M-KU
Allgemein | ||||
SKU / Artikelnummer | EC70M-KU | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
System | ||||
Prozessor | Serie | Intel Skylake / Kaby Lake | ||
Sockel | BGA 1356 | |||
Speicher | Memory Type | DDR4 | ||
Frequenz | 2133 / 2400 MHz | |||
Maximaler Ausbau | 8 GB | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics GT | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 5 St | ||
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 6x Mini-PCIe | |||
SIM | PCIe / USB 2.0 Unterstützung | 2 St | ||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Active Management Technology (AMT) Version | 9.5 | |||
Netzwerk | 2x G-LAN | |||

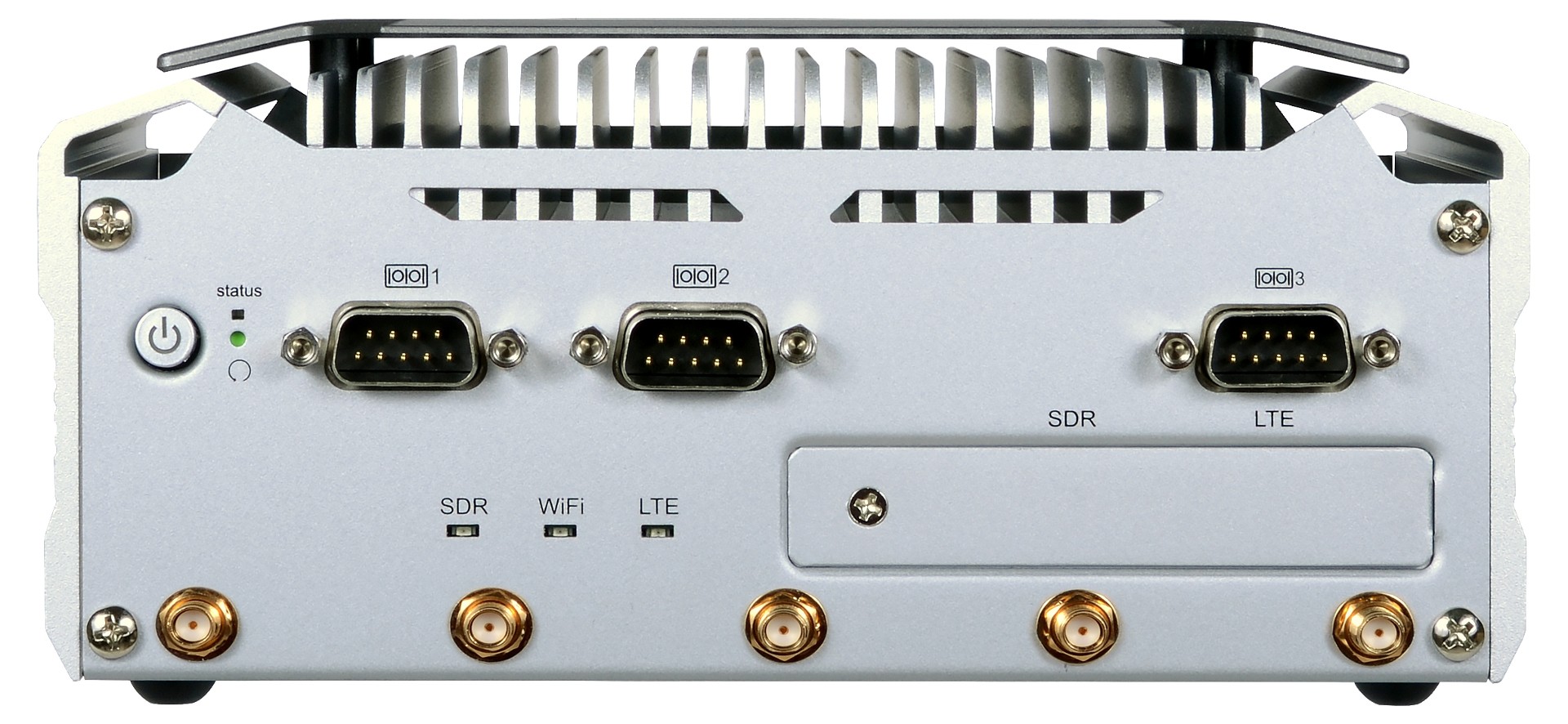

Externe I/O (Frontseite) | ||||
Seriell | RS-232 | DB-9 | 1 St | |
RS-232 / 422 / 485 | DB-9 | 2 St | ||

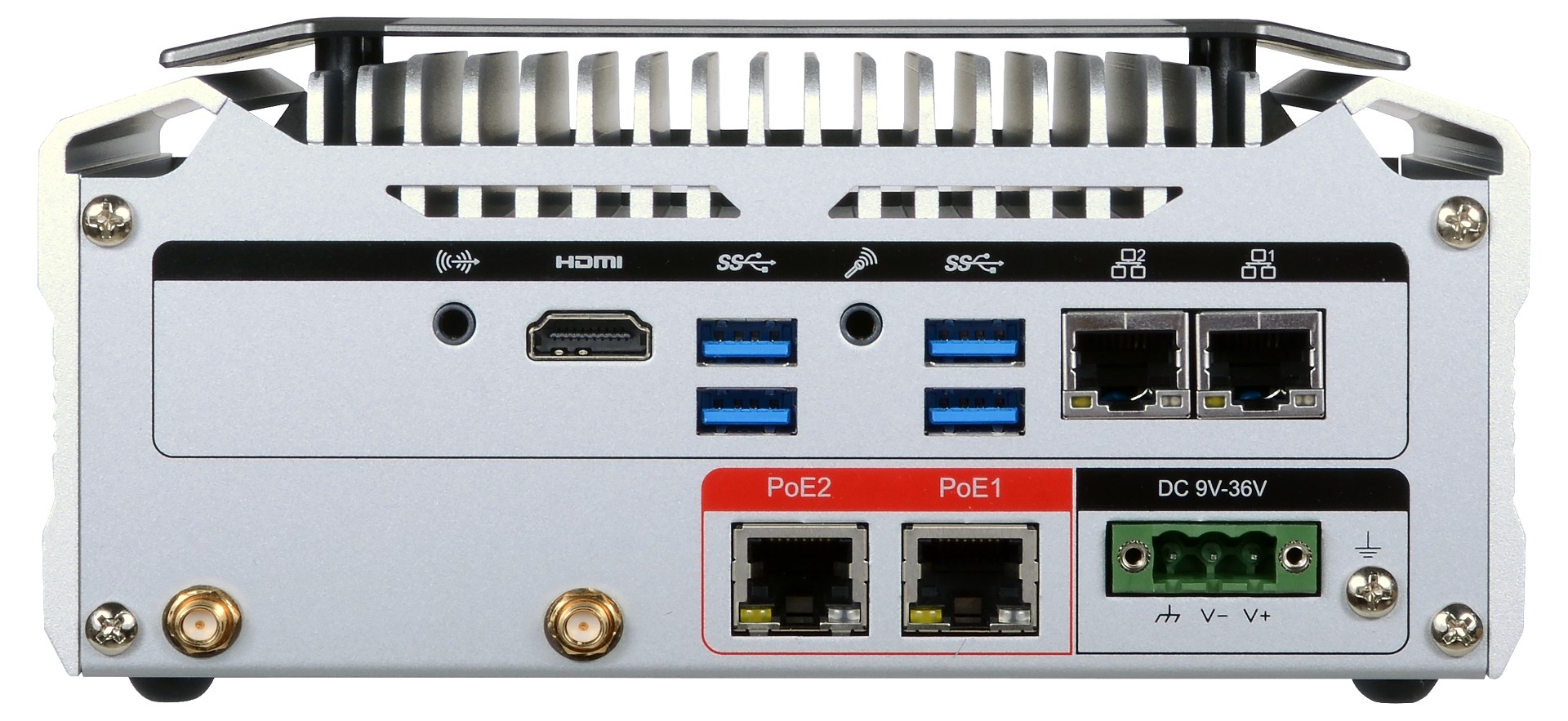

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 4 St | ||
USB | USB v3.0 | 4 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | Hohlstecker | |||
POE+ | Protokoll | IEEE 802.3af / 15.4W | ||
Stromversorgung - Eingang | DC: 9~36V | |||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 2 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 60°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Embedded System | ||
Breite | 118 mm | |||
Tiefe | 184 mm | |||
Höhe | 82 mm | |||
Vibration | Referenz Standard | IEC 68-2-64 | ||
mit HDD | 5~500 HZ, IEC68-2-64 (3G) | |||
Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Mobilfunknetz | 3 St | |||
Antennenlöcher | 7 St | |||
Material | Stahl | |||
Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
Betriebssysteme / Software | ||||
Linux | Distribution | Ubuntu 16.04 | ||
Unterstützte BS | Linux | |||
Lebenszyklus | ||||
Produktionsstart | Q2/2020 |
