Embedded System
// Embedded System
// [Intel Atom x5-E3930 | Intel Atom x7-E3950 | Intel Pentium N4200]
// [1,1 | 1,3 | 1,6] GHz
// Passiv gekühlt
// [2 GB | 4 GB | 8 GB] RAM
// 3 x Anzeige
// 2 x Seriell
// 4 x USB (Frontseite)
// 2 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 2 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC800-AL
| Allgemein | ||||
| SKU / Artikelnummer | EC800-AL | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-EC8002-000G, 750-EC8002-100G, 750-EC8002-200G, 750-EC8002-300G, 750-EC8002-400G, 750-EC8002-500G, 750-EC8002-600G, 750-EC8002-700G, 750-EC8002-800G | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake | ||
| Nummer | Intel Atom x5-E3930, Intel Atom x7-E3950, Intel Pentium N4200 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,1 GHz, 1,3 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz, 2 GHz, 2,5 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 6,5 W, 12 W | |||
| Lithographie | 14 nm | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 2400 MHz | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 2 GB, 4 GB, 8 GB | |||
| BIOS | Insyde SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OGL ES 3.0, OpenCL 1.2, OpenGL 4.2 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, MPEG4, VP 8 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | PCIe ×2, SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 2242 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E | |||
| Storage | M.2, mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC262 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

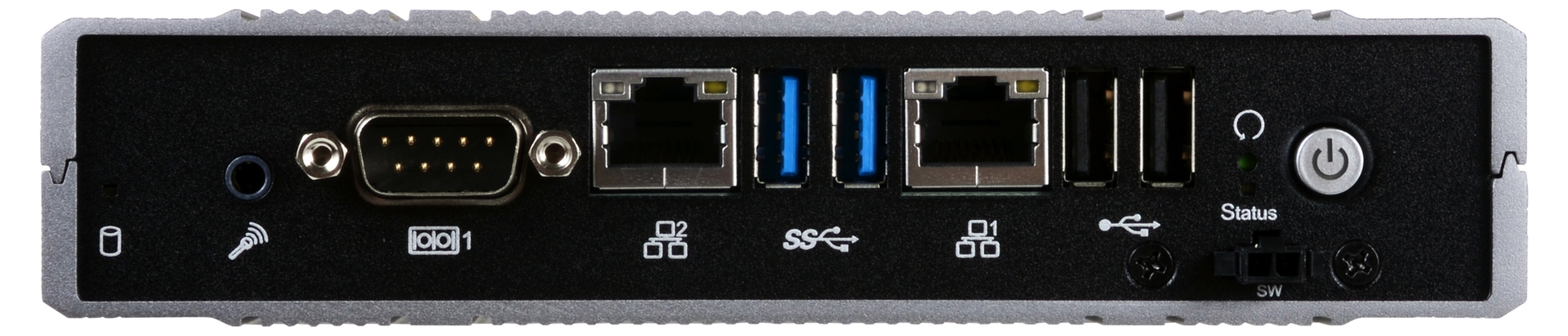

| Externe I/O (Frontseite) | ||||
| Audio | Mic-In | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||

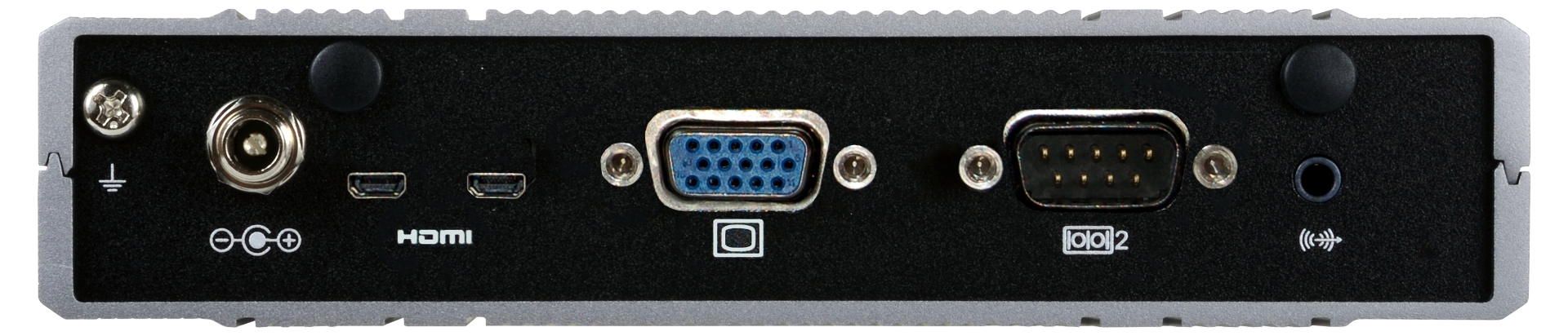

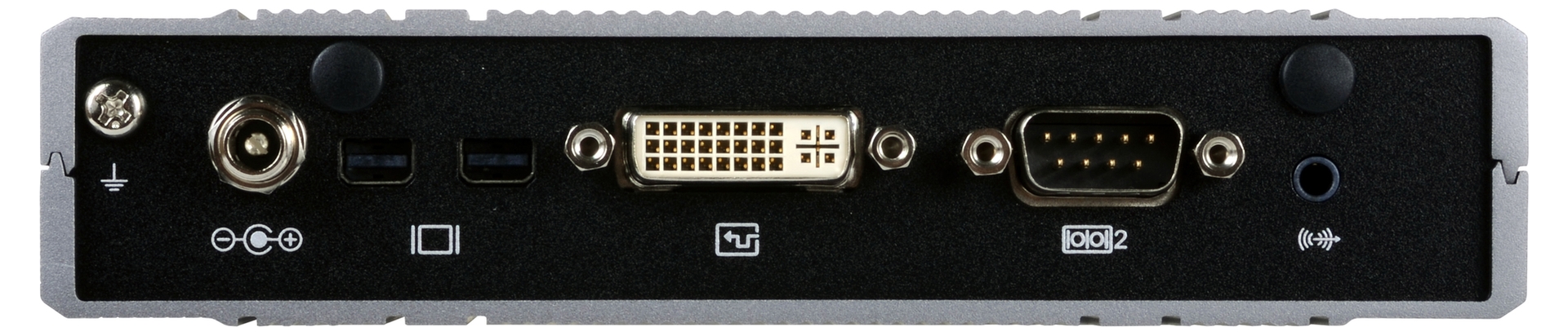

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St, - | ||
| Micro HDMI | 2 St, - | |||
| DVI | DVI-D Signal | 1 St, - | ||
| Mini DP | 2 St, - | |||
| Audio | Line-Out | 1 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Digital I/O | Bits | 8-Bit | ||
| Anschluss | DB-9 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C, -40° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 161 mm | |||
| Tiefe | 108,2 mm | |||
| Höhe | 35,1 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-6 | |||
| mit HDD | 5~500 HZ, IEC68-2-64 (3G) | |||
| Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
| mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | |||
| Gewicht | 700 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz / Silber | |||
| Material | Aluminium | |||
| Montageoption | VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux, Yocto 3.0 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2018 | |||
| Voraussichtlich bis | Q4/2031 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
