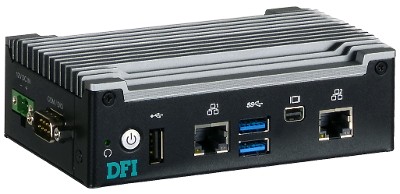

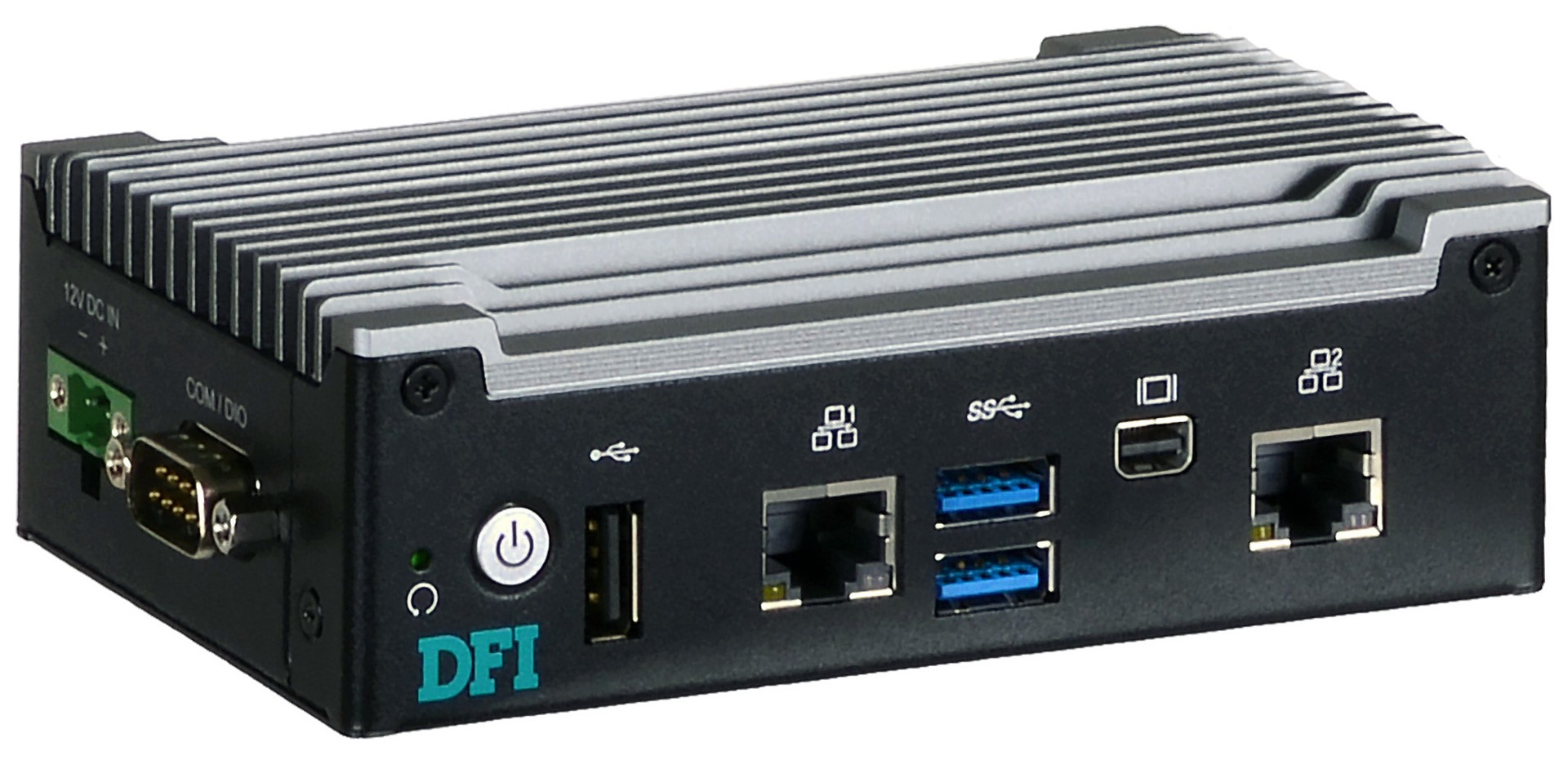

Embedded System
// Embedded System
// [Intel Atom x5-E3930 | Intel Atom x5-E3940]
// [1,3 | 1,6] GHz
// Passiv gekühlt
// [2 GB | 4 GB] RAM
// 2 x Seriell
// 3 x USB (Frontseite)
// 2 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC90A-AL
Allgemein | ||||
SKU / Artikelnummer | EC90A-AL | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-EC90A0-000G, 750-EC90A0-100G, 750-EC90A0-200G, 750-EC90A0-300G, 750-EC90A0-400G, 750-EC90A0-500G | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Apollo Lake | |||
Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940 | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 2 St, 4 St | |||
Sockel | BGA 1296 | |||
Basis Frequenz | 1,3 GHz, 1,6 GHz | |||
Max. Turbo-Taktfrequenz | 1,8 GHz | |||
Cache | 2 MB | |||
Thermal Design Power (TDP) | 6,5 W, 9,5 W | |||
Speicher | Memory Type | DDR4 | ||
Frequenz | 2400 MHz | |||
Maximaler Ausbau | 4 GB | |||
Speicher onBoard | 2 GB, 4 GB | |||
Storage | Embedded MultiMedia Card (eMMC) | 16 GB, 32 GB, 64 GB | ||
BIOS | Insyde SPI 128 Mbit | |||
Storage | Embedded MultiMedia Card (eMMC) 16 GB, Embedded MultiMedia Card (eMMC) 32 GB, Embedded MultiMedia Card (eMMC) 64 GB | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Leistungsmerkmal | Unterstützung | DirectX 11.1, OGL ES 3.0, OpenCL 1.2, OpenGL 4.2 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MPEG4, MVC, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, MPEG4, VP 8 | |||
Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 1x Mini-PCIe | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

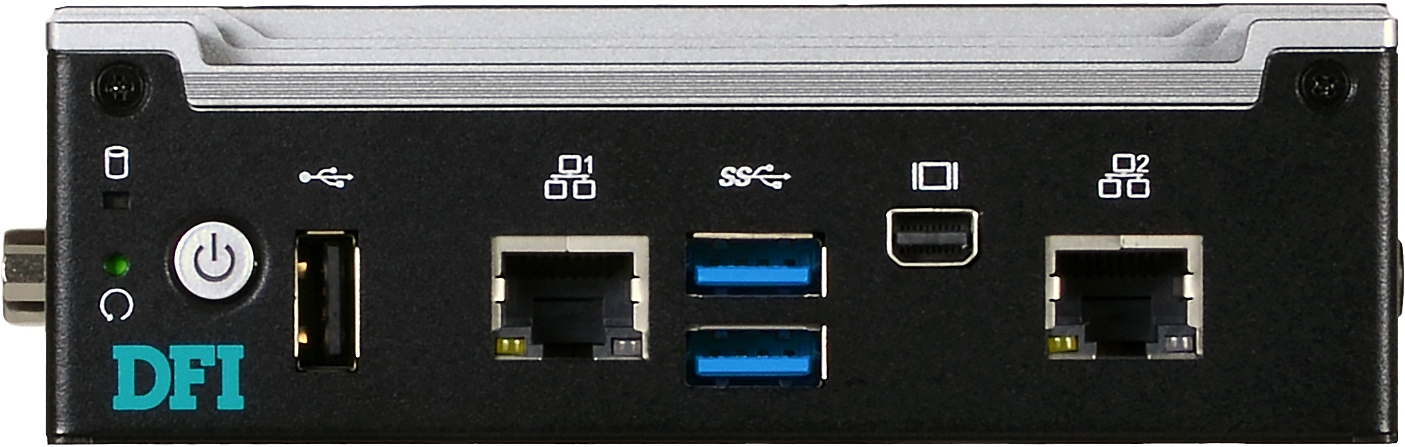

Externe I/O (Frontseite) | ||||
Anzeige | Mini-DP++ | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 1 St | ||
USB v3.0 | 2 St | |||

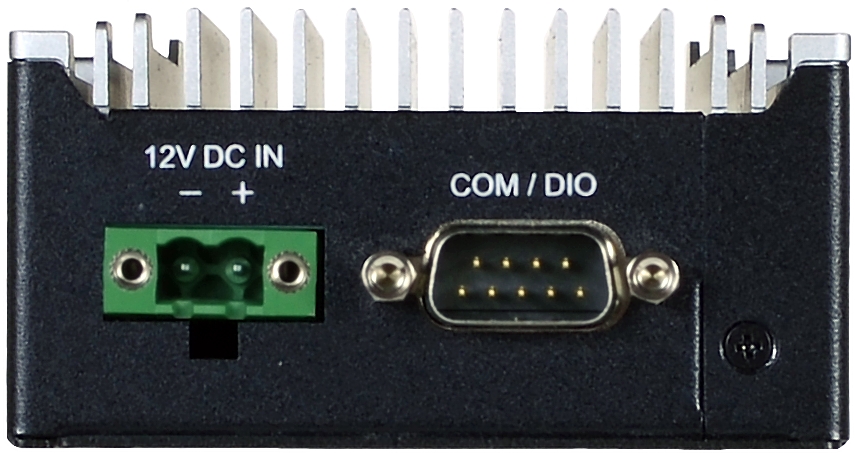

Externe I/O (Rückseite) | ||||
Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
Digital I/O | Bits | 8-Bit | ||
Anschluss | DB-9 | |||

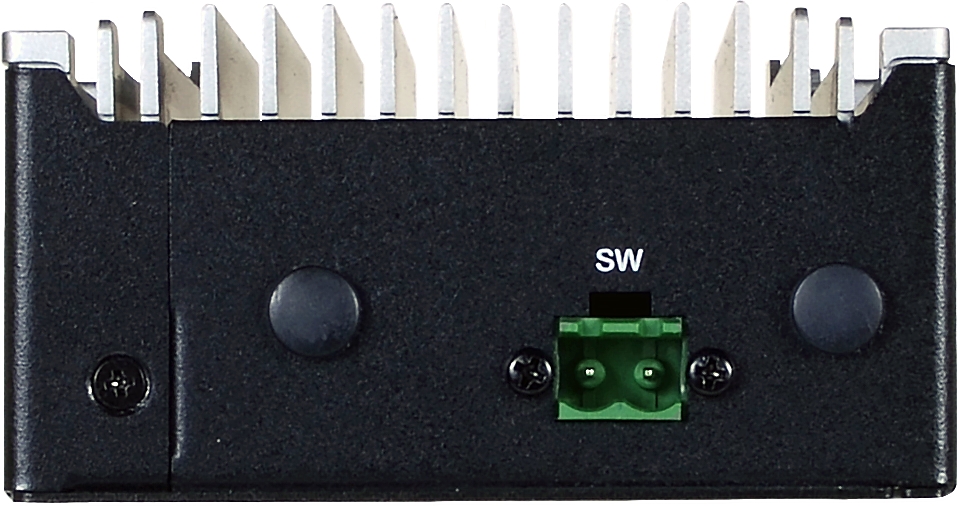

Externe I/O (seitlich) | ||||
Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | 12V | |||
Anschluss | 2 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 12V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 60°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
Lagerung | 5 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 127 mm | |||
Tiefe | 80,4 mm | |||
Höhe | 42 mm | |||
Vibration | Referenz Standard | IEC 68-2-6 | ||
mit HDD | 5~500 HZ, IEC68-2-64 (3G) | |||
Schock | mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | ||
Gewicht | 1130 g | |||
Bedienelemente | Power | 1 St | ||
Power (Terminal Anschluss) | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Antennenlöcher | 2 St | |||
Farbe | Schwarz / Silber | |||
Material | Stahl | |||
Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
Linux | Distribution | Linux, Yocto 3.0 | ||
Unterstützte BS | Linux, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | Q3/2019 | |||
Voraussichtlich bis | Q4/2031 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
