Embedded System
// Embedded System
// [Intel Core i5-1245UE | Intel Core i7-1265UE]
// Passiv cooled
// 8 GB RAM
// 2 x Serial
// 2 x USB (Front page)
// 2 x USB (sideways)
// 2 x G-LAN (Front page)
// 3 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

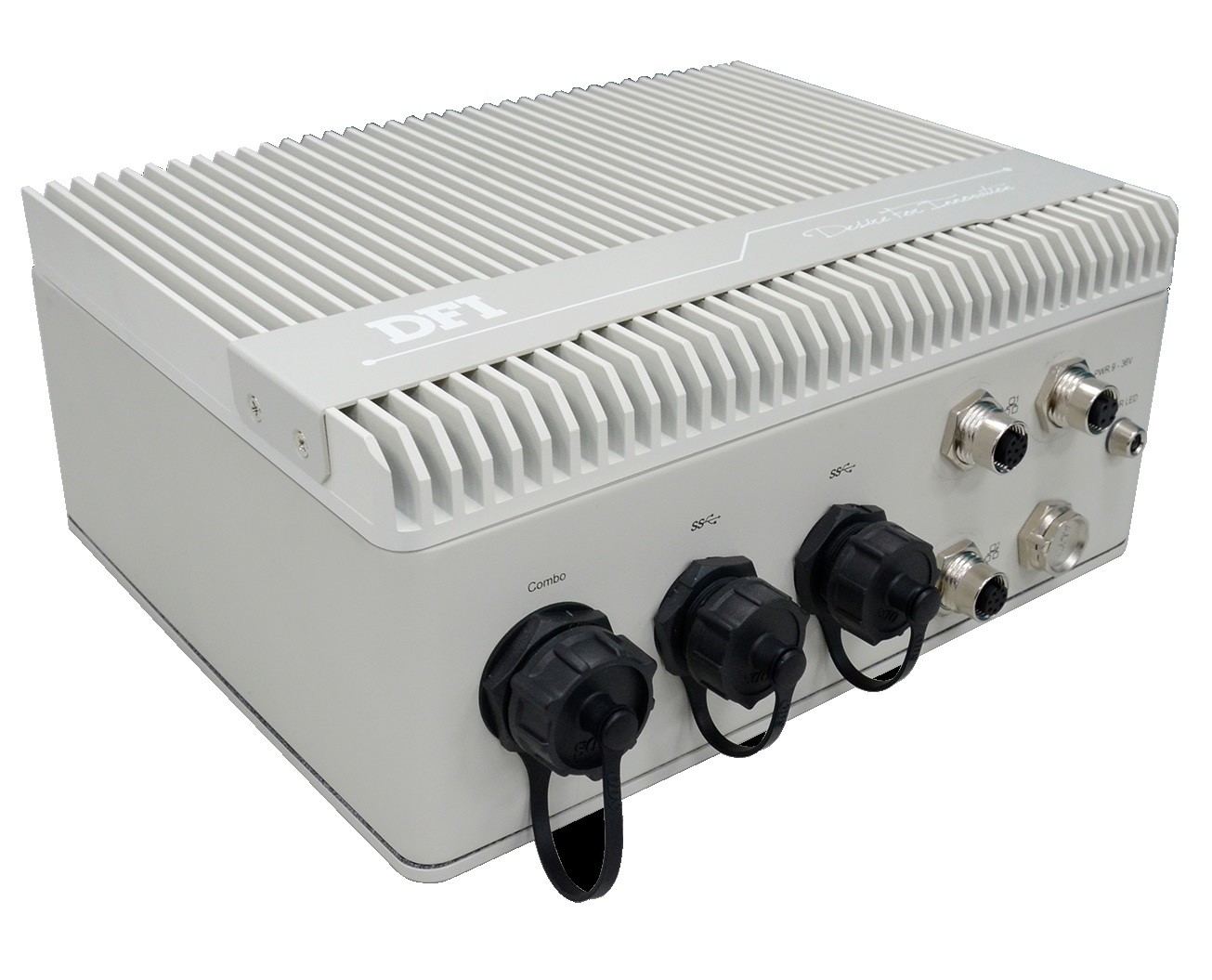

Basismodul: DFI ECX700-ADP
| Allgemein | ||||
| SKU / Artikelnummer | ECX700-ADP | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-ECX7001-000G, 750-ECX7001-100G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Alder Lake | |||
| Nummer | Intel Core i5-1245UE, Intel Core i7-1265UE | |||
| CPU Kerne | 10 St | |||
| Threads | 12 St | |||
| Sockel | BGA 1744 | |||
| Performance-core Max Turbo Frequenz | 4,4 GHz, 4,7 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,5 GHz | |||
| Cache | 12 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| DIMM Datarate | 3200 MT/s | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| Speicher onBoard | 8 GB | |||
| Storage | Solid State Drive (NVMe SSD) | 256 GB | ||
| BIOS | AMI SPI 256 Mbit | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| Slot 3 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Wireless | Wi-Fi | Wi-Fi Standards (IEEE 802.11) | 802.11a/b/g/n/ac | |
| Wireless Wide Area Network (WWAN) | 4G Standards (LTE) | LTE CAT 1 | ||
| Bluetooth | Versions / Features | v5.0 | ||
| Netzwerk | 2x G-LAN, Bluetooth, Wi-Fi | |||

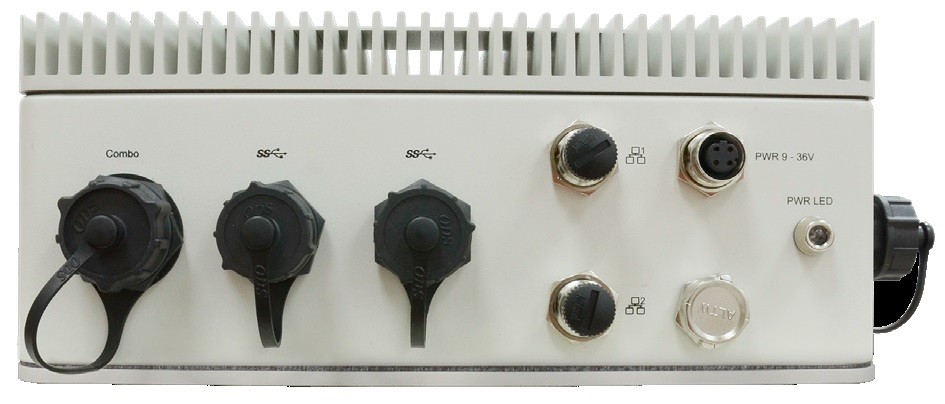

| Externe I/O (Frontseite) | ||||
| Ethernet | M12 Steckverbinder | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| M12 Steckverbinder | 1 St | |||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| M12 Steckverbinder | Ja | |||
| CAN Bus | Anschluss | M12 | ||
| Stück | 2 St | |||

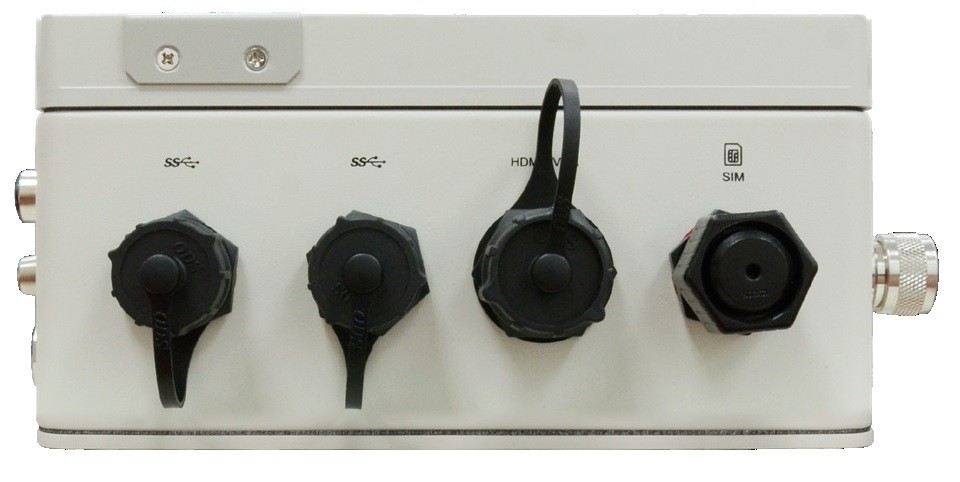

| Externe I/O (seitlich) | ||||
| Anzeige | HDMI | 1 St | ||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| M12 Steckverbinder | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | M12 | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 239,24 mm | |||
| Tiefe | 194 mm | |||
| Höhe | 101 mm | |||
| Schutzart (IP) | IP67 | |||
| Vibration | Referenz Standard | MIL-STD-810G Method 514.6 | ||
| Schock | Messdaten | 15G, halben Sinusschwingung, 11 ms Dauer | ||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 6 St | |||
| Farbe | Weiß | |||
| Material | Aluminium | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| RoHS konform | Ja | |||
