Embedded System
// Embedded System
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Atom x7-E3950]
// [1,3 | 1,6] GHz
// Passiv cooled
// 4 GB RAM
// 1 x Display
// 2 x Serial
// 2 x USB (Back side)
// [1 | 2] x USB (sideways)
// 2 x G-LAN (sideways)
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI ECX700-AL
| Allgemein | ||||
| SKU / Artikelnummer | ECX700-AL | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-ECX700-100G, 750-ECX700-200G, 750-ECX700-300G, 750-ECX700-400G, 750-ECX700-500G, 750-ECX700-600G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,3 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz, 2 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6,5 W, 9,5 W, 12 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 32 GB, 64 GB | ||
| BIOS | AMI SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OGL ES 3.0, OpenCL 1.2, OpenGL 4.2 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MPEG4, MVC, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, MPEG4, MVC, VP 8 | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 2), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Wireless | Wi-Fi | Wi-Fi Standards (IEEE 802.11) | 802.11a/b/g/n/ac | |
| Wireless Wide Area Network (WWAN) | 4G Standards (LTE) | LTE CAT 1 | ||
| Bluetooth | Versions / Features | v5.2 | ||
| Netzwerk | 2x G-LAN | |||

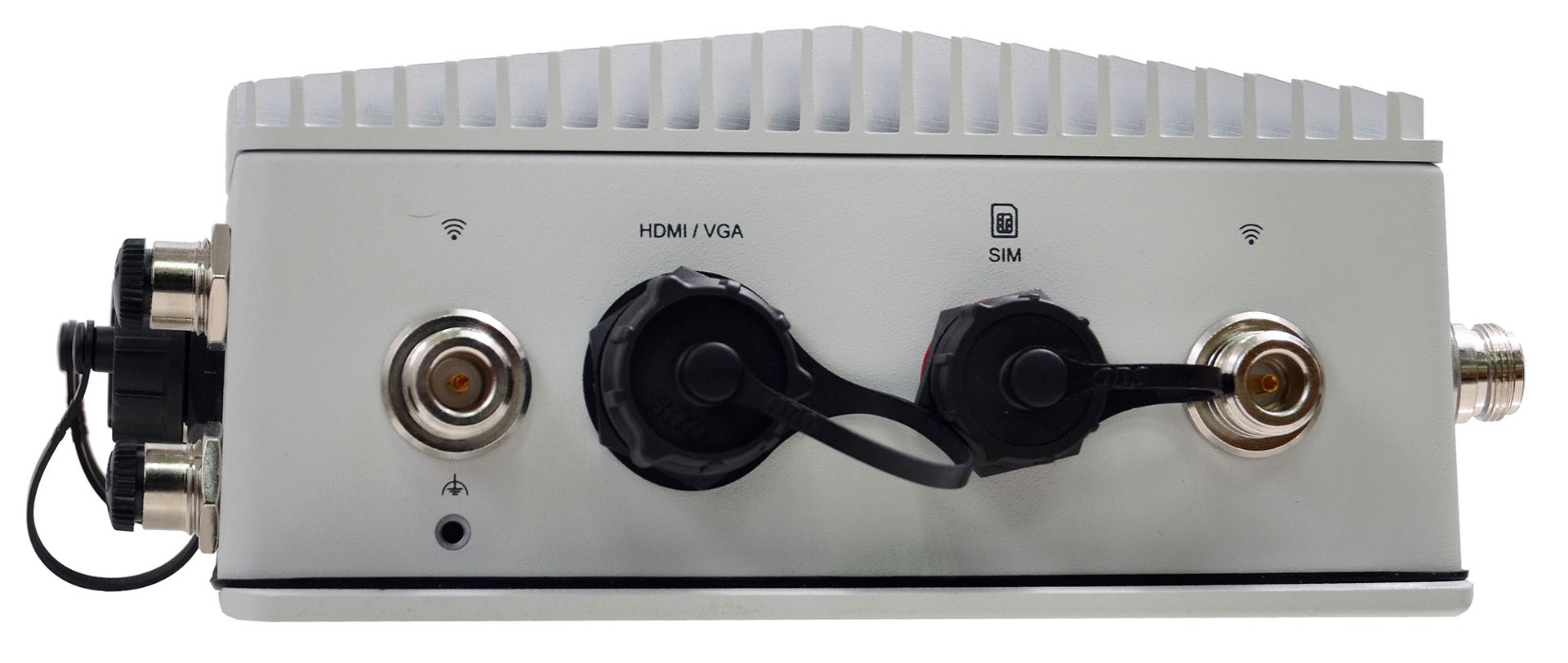

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| SIM Card Slot | 1 St | |||
| Externe I/O (Rückseite) | ||||
| USB | USB v3.0 | 2 St | ||
| M12 Steckverbinder | Ja | |||

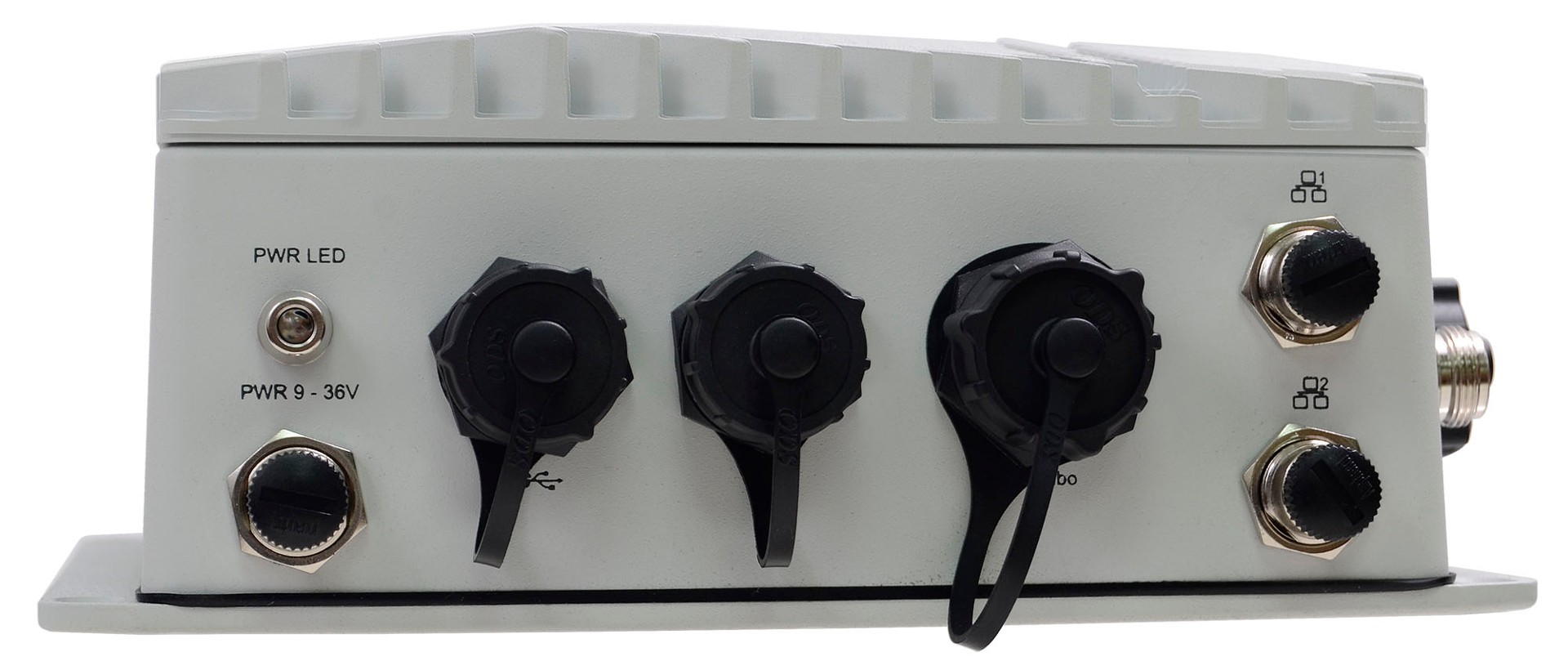

| Externe I/O (seitlich) | ||||
| Ethernet | M12 Steckverbinder | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| M12 Steckverbinder | 1 St | |||
| USB | USB v2.0 | 1 St, 2 St, - | ||
| USB v3.0 | 1 St, 2 St, - | |||
| M12 Steckverbinder | Ja | |||
| CAN Bus | Anschluss | M12 | ||
| Stück | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | M12 | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Montage | Schraubbefestigung | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 188 mm | |||
| Tiefe | 217 mm | |||
| Höhe | 87 mm | |||
| Schutzart (IP) | IP67 | |||
| Vibration | Referenz Standard | MIL-STD-810G Method 514.6 | ||
| Schock | Messdaten | 15G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 4500 g | |||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 4 St | |||
| Montageoption | Wandmontage | |||
| Zubehör | 1 IP67 M12 4pin DC cable, 1 IP67 COM+CAN cable, 1 IP67 M12 4pin DC cable, 1 IP67 COM+CAN cable, 2 M12 Lan cable, 1 IP67 M12 4pin DC cable, 2 M12 Lan cable | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4 / 2020 | |||
| Voraussichtlich bis | Q4 / 2031 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
