Embedded System
// Embedded System
// [Intel Atom x6425RE | Intel Celeron J6412]
// [1,9 | 2] GHz
// Passiv cooled
// [4 GB | 8 GB] RAM
// 1 x Display
// 2 x Serial
// [2 | 4] x USB (Front page)
// 2 x USB (sideways)
// [2 | 3] x G-LAN (Front page)
// 3 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

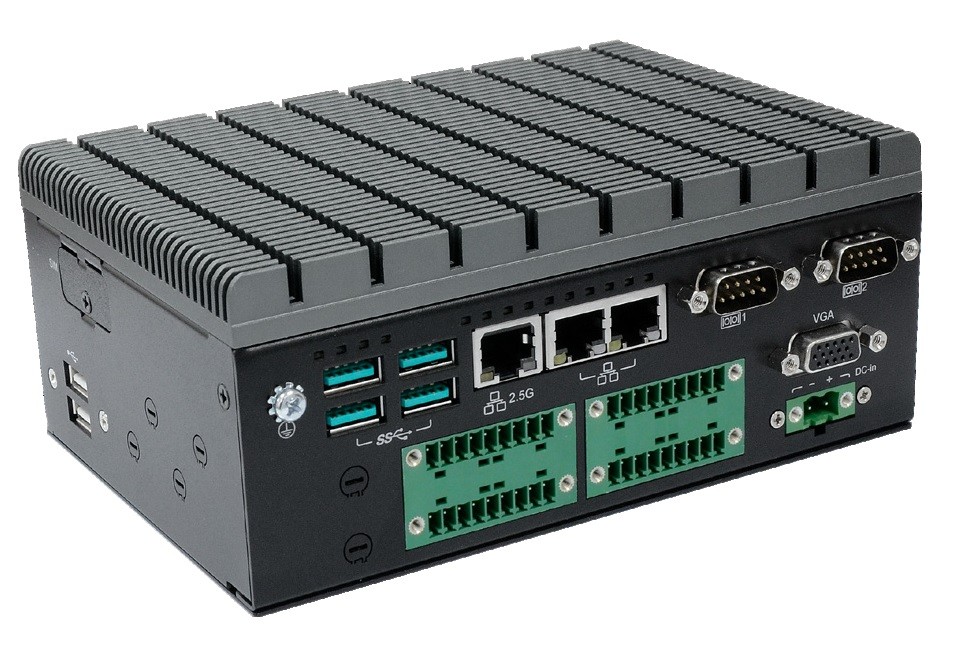

Basismodul: DFI ED700-EHL22I
| Allgemein | ||||
| SKU / Artikelnummer | ED700-EHL22I | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-ED71001-300G, 750-ED71001-400G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6425RE, Intel Celeron J6412 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 1,9 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,6 GHz, - | |||
| Cache | 1,5 MB | |||
| Thermal Design Power (TDP) | 10 W, 12 W | |||
| Lithographie | 10 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| Speicher onBoard | 4 GB, 8 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB, 32 GB | ||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 1.2, OpenGL 4.5, Vulkan 1.1.1 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG/MJPEG, VP 9 | |||
| VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 3.0 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Formfaktor (Slot) | Micro SIM | ||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps), Intel I211IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St, 3 St | |||
| Controller | Chipsatz | Intel GPY215 (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 3x G-LAN | |||

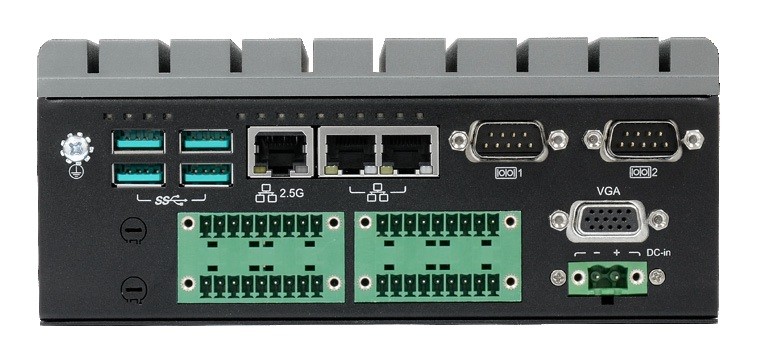

| Externe I/O (Frontseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 2 St, 3 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| 10 Pin Terminal Stecker | 2 St | |||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 12-Bit | |||
| Anschluss | 20 Pin Terminal Stecker | |||
| USB | USB v3.1 Gen. 1 | 2 St, 4 St | ||
| SIM Card Slot | 2 St | |||
| Externe I/O (seitlich) | ||||
| USB | USB v2.0 | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 72 mm | |||
| Tiefe | 118,2 mm | |||
| Höhe | 172 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-6 | |||
| mit HDD | 5~500 HZ, IEC68-2-64 (3G) | |||
| Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
| mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | |||
| Gewicht | 1600 g | |||
| Bedienelemente | Power (Terminal Anschluss) | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Seriell (RS-232) | 2 St | |||
| DIO | 8 St | |||
| Wi-Fi | 1 St | |||
| Mobilfunknetz | 1 St | |||
| System Status | 1 St | |||
| Antennenlöcher | 6 St | |||
| Farbe | Schwarz / Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q1/2036 | |||
