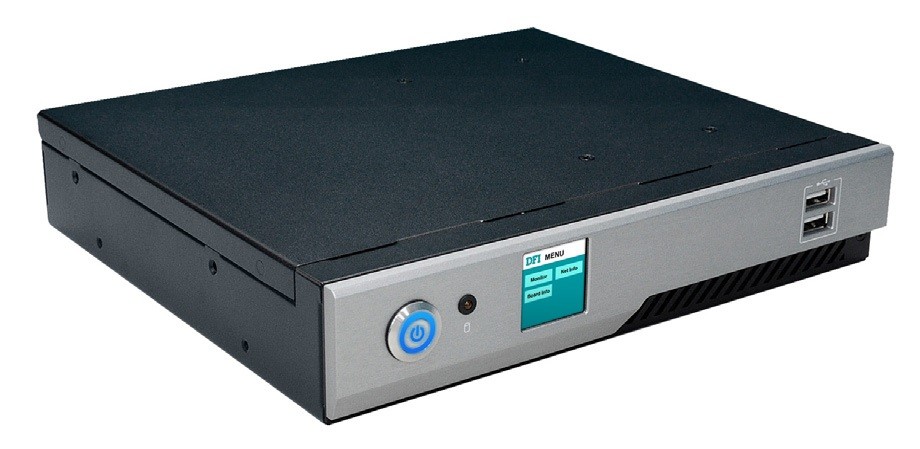

Embedded System
// Embedded System
// Intel Alder Lake / Raptor Lake
// 1 x Anzeige
// 2 x Seriell

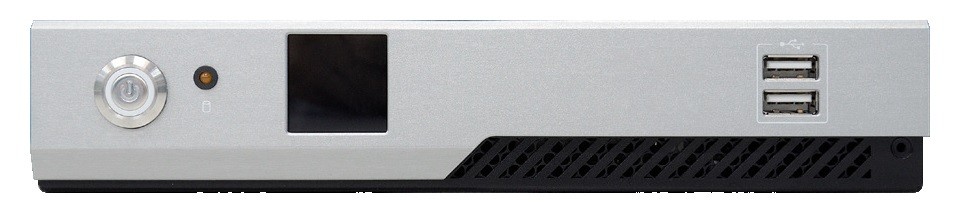

// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 1 x PCIe x16
// 3 x M.2 Slot
// 15~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI SF101-ADS
Allgemein | ||||
SKU / Artikelnummer | SF101-ADS | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
System | ||||
Prozessor | Vertikales Segment | Desktop | ||
Serie | Intel Alder Lake / Raptor Lake | |||
Sockel | LGA 1700 (H6) | |||
Thermal Design Power (TDP) | 35 W | |||
Chipsatz | Intel R680E | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Memory Type | DDR4 | |||
Frequenz | 3200 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
ECC | wird unterstützt | |||
BIOS | AMI SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel UHD Graphics | |||
Displayport | Dual Mode | Ja (DP++) | ||
Erweiterung | ||||
PCIe x16 | x16 Signal | Generation | 5 | |
Anzahl | 1 St | |||
PCIe Schnittstellen | 1x PCIe x16 | |||
M.2 | Slot 1 | Key ID | E | |
Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | M | ||
Interface | PCIe ×4 (Gen. 4), SATA III | |||
Unterstütze Abmaße | 2280 | |||
Slot 3 | Key ID | B | ||
Interface | PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen2 | |||
Unterstütze Abmaße | 2242, 3042, 3052 | |||
M.2 Key IDs | B, E, M | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||
Interne I/O | ||||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
RAID Unterstützung | RAID 0/1 | |||
Externe I/O (Frontseite) | ||||
USB | USB v2.0 | 2 St | ||

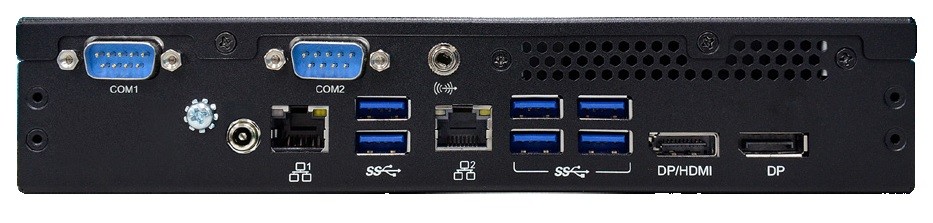

Externe I/O (Rückseite) | ||||
Anzeige | DP++ | 1 St | ||
DP++ / HDMI Dual Connector | 1 St | |||
Audio | Line-Out | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
USB | USB v3.2 (Gen 2, Type A) | 4 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 15~36V | |||
Anschluss | DC Jack | |||
Stromversorgung - Eingang | DC: 15~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -5° bis 45°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
Lagerung | 5 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 220 mm | |||
Tiefe | 197,2 mm | |||
Höhe | 43 mm | |||
Vibration | Vibration | 1,5G, 5-500Hz | ||
mit SSD | 5~500 HZ, 1G | |||
Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
Sturzprüfung | Referenz Standard | ISTA-1A | ||
Gewicht | 2550 g | |||
Bedienelemente | Power | 1 St | ||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Material | Aluminium, Stahl | |||
Montageoption | Rackmontage, Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Linux | Distribution | Linux | ||
Unterstützte BS | Windows Embedded, Linux | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
Weitere Zertifikate / Konformitäten | UKCA | |||
RoHS konform | Ja |
