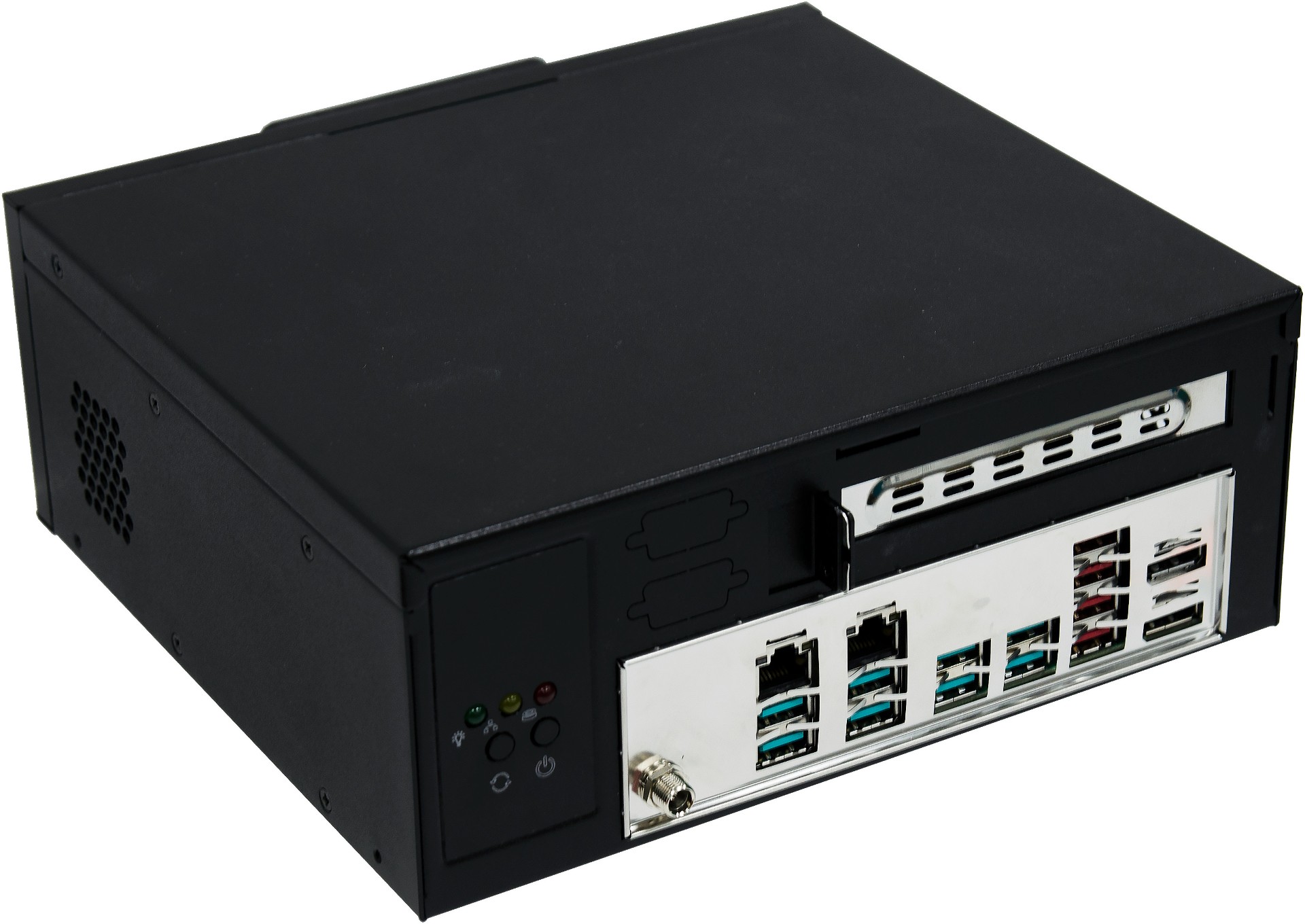

Embedded System
// Embedded System
// Intel Comet Lake
// Aktiv (Lüfterkühlung) gekühlt
// 2 x Anzeige
// 12 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 1 x PCIe x16
// 3 x M.2 Slot
// 15~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI WM120-CMS173
Allgemein | ||||
SKU / Artikelnummer | WM120-CMS173 | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-WM1200-100G | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Comet Lake | |||
Sockel | LGA 1200 (H5) | |||
Thermal Design Power (TDP) | 65 W | |||
Lithographie | 14 nm | |||
Chipsatz | Intel Q470E | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Memory Type | DDR4 | |||
Frequenz | 2933 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
BIOS | AMI SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics Generation 9 | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.5 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
Bildschirme (Multidisplay) | 2 Displays | |||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Version | 1.2 | |||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
PCIe x16 | x8 Signal | Generation | 3 | |
Anzahl | 1 St | |||
PCIe Schnittstellen | 1x PCIe x16 | |||
M.2 | Slot 1 | Key ID | E | |
Interface | CNVi, PCIe ×1 (Gen. 2), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | M | ||
Interface | NVMe, Optane Memory, PCIe ×4 (Gen. 3), SATA III | |||
Unterstütze Abmaße | 2280 | |||
Slot 3 | Key ID | B | ||
Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 2), USB 3.0 | |||
Unterstütze Abmaße | 3042, 3052 | |||
M.2 Key IDs | B, E, M | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||

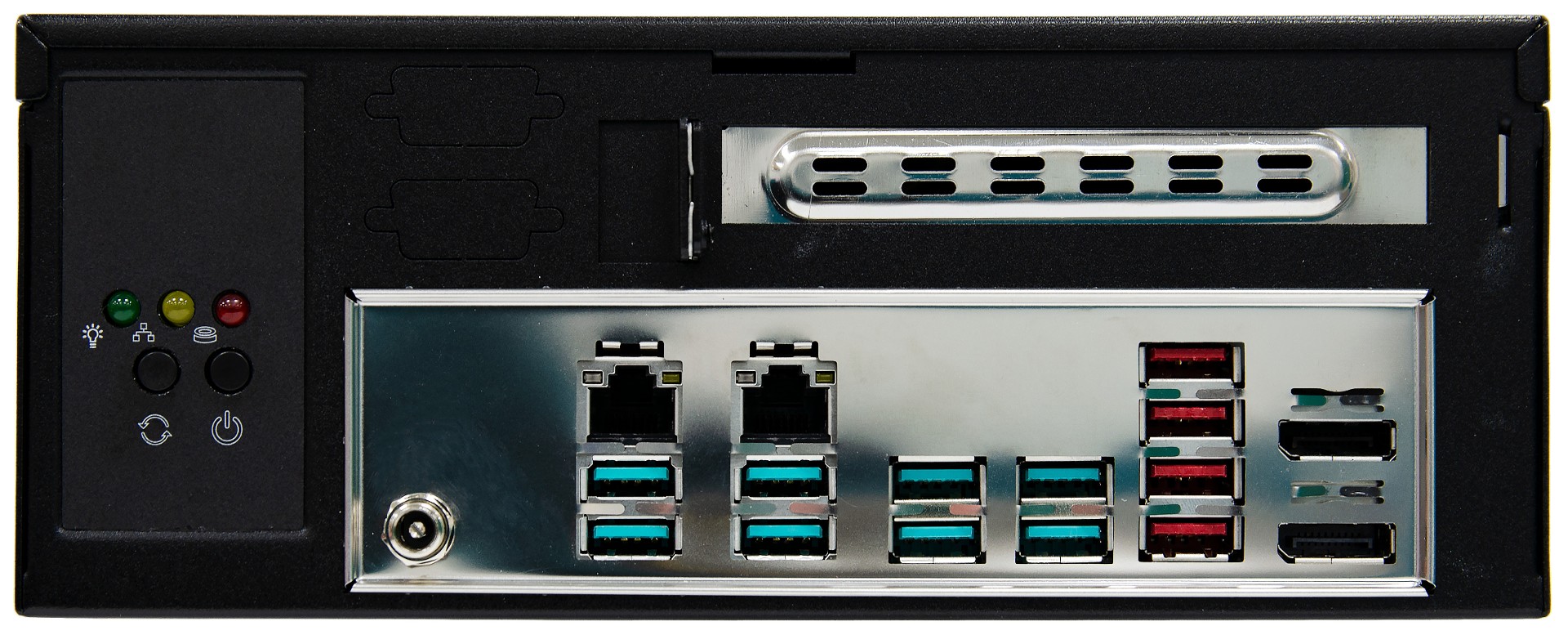

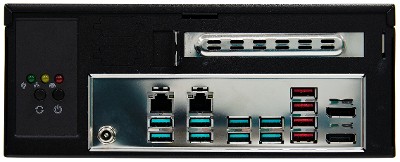

Externe I/O (Rückseite) | ||||
Anzeige | DP++ | 2 St | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.2 (Gen 1) | 4 St | ||
USB v3.2 (Gen 2) | 8 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v1.2 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 15~36V | |||
Anschluss | Hohlstecker (verschraubt) | |||
Stromversorgung - Eingang | DC: 15~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||

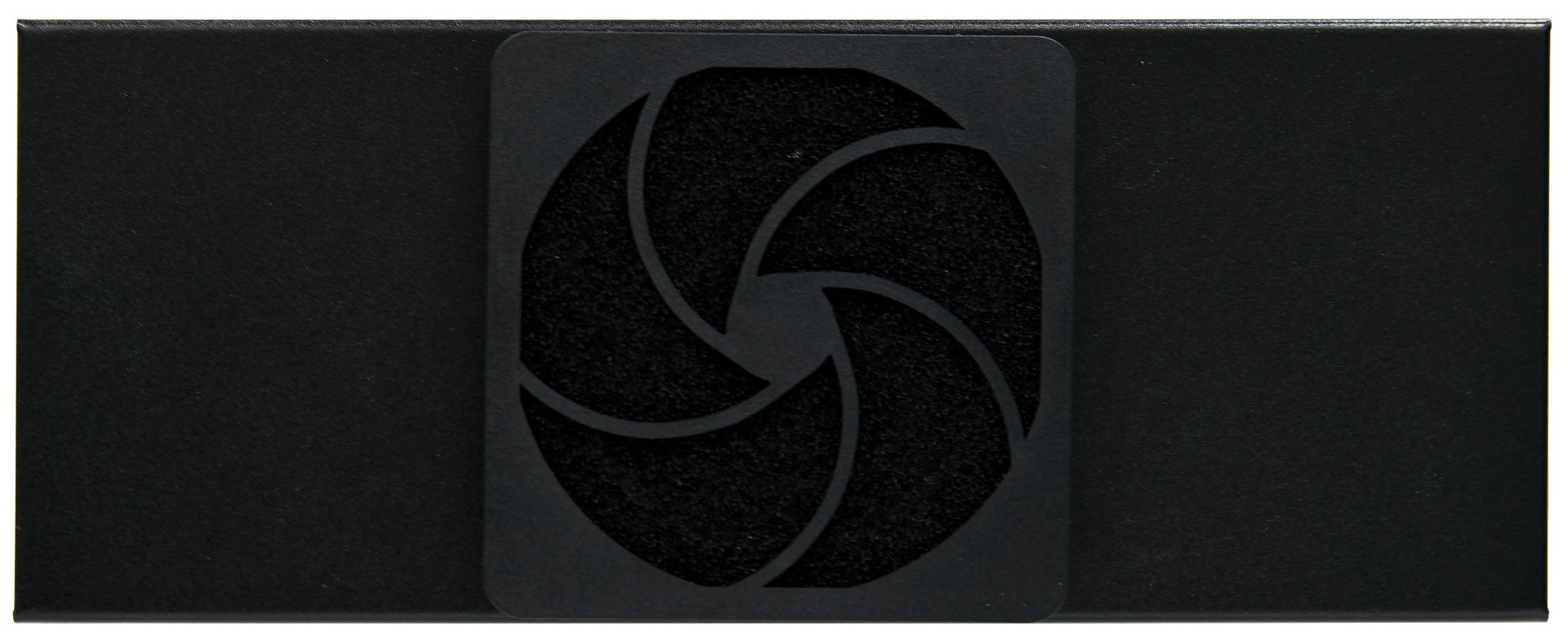

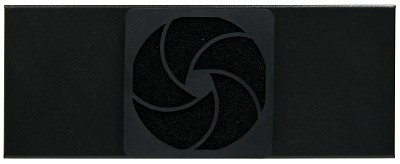

Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung) | |||
Aktiv | Lüfter | Anzahl | 1 St | |
Durchmesser | 80 mm | |||
Filtermatte | Filtermatte | Ja | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -5° bis 45°C | ||
Lagerung | -30° bis 60°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 224 mm | |||
Tiefe | 206 mm | |||
Höhe | 88 mm | |||
Vibration | Vibration | 3G, 10~500 Hz | ||
mit SSD | 5~500 HZ, 1G | |||
Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | |||
Sturzprüfung | Referenz Standard | ISTA-1A | ||
Gewicht | 2470 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Farbe | Schwarz | |||
Material | Stahl | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
Unterstützte BS | Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Voraussichtlich bis | Q2/2034 |
