DFI WM343-CS330

WM343-CS330-H310, WM343-CS330-Q370

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Coffee Lake
// Aktiv (Lüfterkühlung) gekühlt
// 3 x Anzeige
// 1 x Seriell
// 6 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x PCIe x16
// [0 | 1] x Mini-PCIe
// 1 x M.2 Slot

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI WM343-CS330

Allgemein
SKU / ArtikelnummerWM343-CS330WM343-CS330-H310, 750-WM3436-000G, WM343-CS330-Q370, 750-WM3436-100G
Produktgrunddaten
HerstellerDFI
Produkt-ID750-WM3436-000G, 750-WM3436-100G
System
ProzessorVertikales SegmentDesktop
SerieIntel Coffee Lake
SockelLGA 1151 (H4)
ChipsatzIntel H310, Intel Q370
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz2400 / 2666 MHz
Steckplätze2 St, 4 St
Maximaler Ausbau64 GB, 128 GB
BIOSAMI SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl2 St
Mini-PCIeVolle BautiefeAnzahl1 St, -
USB Unterstützung-, Ja
mSATA Unterstützung-, Ja
PCIe Schnittstellen1x Mini-PCIe, 2x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 3)
Unterstütze Abmaße2242, 2260, 2280
M.2 Key IDsM
StorageM.2, mSATA
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version12.0
Netzwerk2x G-LAN

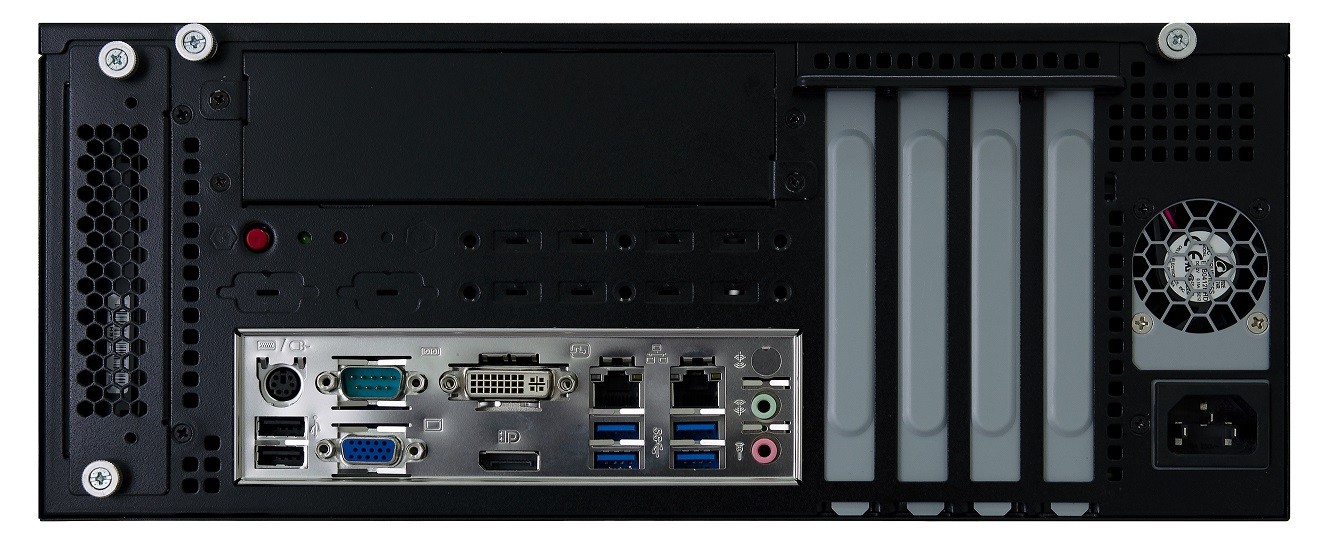

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.1 Gen. 14 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v1.2
Stromversorgung
Typ (Eingang)ACBereich100~240V
Stromversorgung - EingangAC: 100~240V
Stromaufnahme Maximal250 W

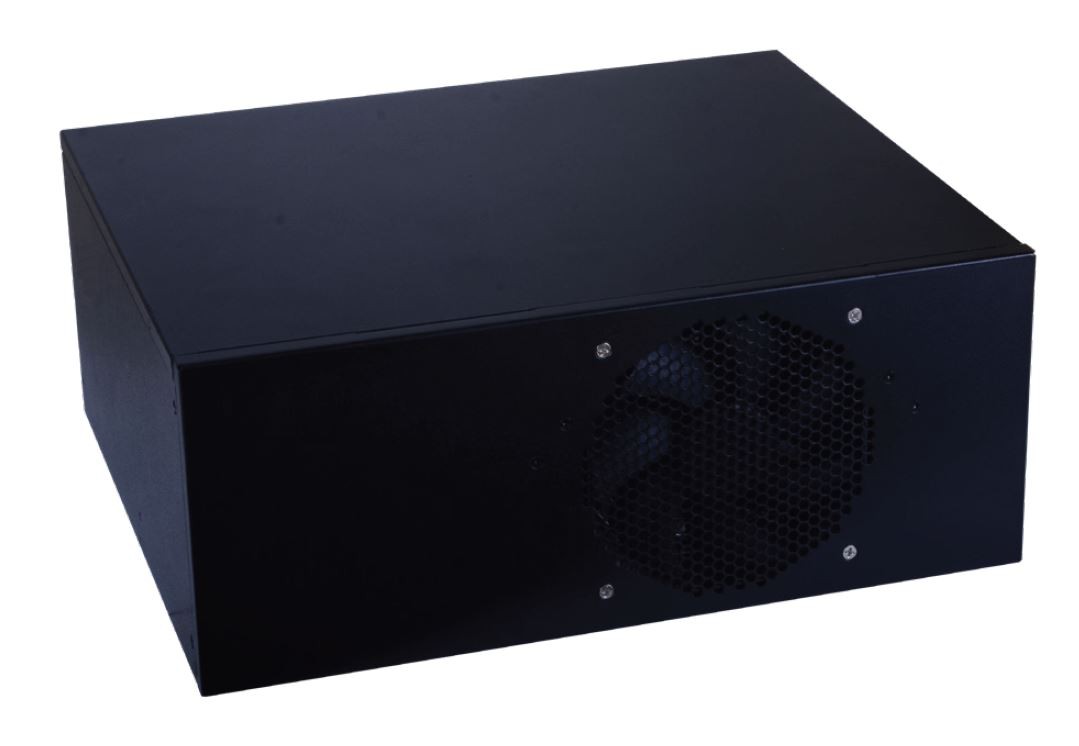

Kühlung
UmsetzungAktiv (Lüfterkühlung)
AktivLüfterAnzahl1 St
Durchmesser120 mm
Einschübe
ExternEinbauschacht 3.5"1 St
Einbauschacht 5.25"1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 45°C
Lagerung0° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
Lagerung5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite349 mm
Tiefe290,9 mm
Höhe140,2 mm
VibrationVibration0,5G, 5~500 Hz
mit SSD5~500 HZ, 1G
SchockMessdaten3G, halben Sinusschwingung, 11 ms Dauer
mit SSD5G
Gewicht7700 g
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Slot BracketsStandard4 St
FarbeSchwarz
MaterialStahl
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
Lebenszyklus
Voraussichtlich bisQ3/2033
