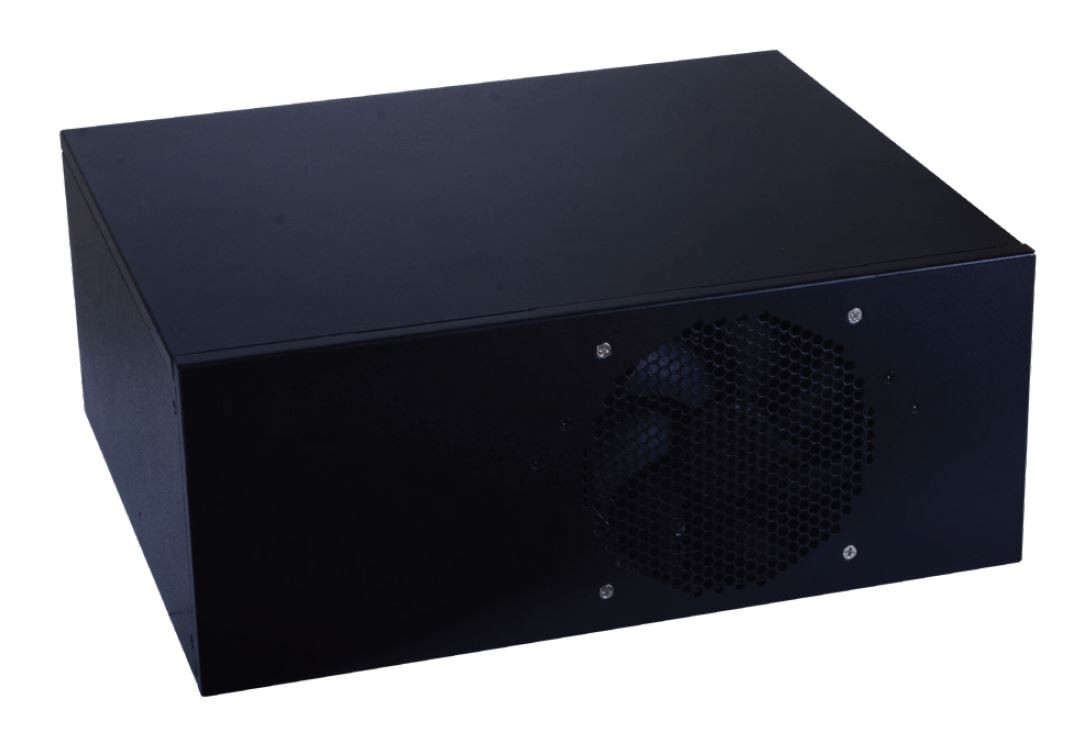

Embedded System
// Embedded System
// Intel Coffee Lake
// Aktiv (Lüfterkühlung) cooled
// 3 x Display
// 1 x Serial
// 6 x USB (Back side)
// 2 x G-LAN (Back side)
// 1 x PCIe x4
// 2 x PCIe x16
// 3 x M.2 Slot
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI WM343-CS350
Allgemein | ||||
SKU / Artikelnummer | WM343-CS350 | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-WM3438-000G, 750-WM3438-100G | |||
System | ||||
Prozessor | Vertikales Segment | Desktop | ||
Serie | Intel Coffee Lake | |||
Sockel | LGA 1151 (H4) | |||
Chipsatz | Intel C246, Intel Q370 | |||
Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
Memory Type | DDR4 | |||
Frequenz | 2400 / 2666 MHz | |||
Steckplätze | 2 St, 4 St | |||
Maximaler Ausbau | 64 GB, 128 GB | |||
BIOS | AMI SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics Generation 9 | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenGL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
Bildschirme (Multidisplay) | 3 Displays | |||
DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Version | 1.4b | |||
Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
PCIe x4 | Generation | 3 | ||
x4 Signal | 1 St | |||
PCIe x16 | x8 Signal | Generation | 3 | |
Anzahl | 2 St | |||
PCIe Schnittstellen | 1x PCIe x4, 2x PCIe x16 | |||
M.2 | Slot 1 | Key ID | E | |
Interface | CNVi, PCIe ×1 (Gen. 3), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | M | ||
Interface | NVMe, PCIe ×4 (Gen. 3) | |||
Unterstütze Abmaße | 2242, 2260, 2280 | |||
Slot 3 | Key ID | M | ||
Interface | NVMe, PCIe ×1 (Gen. 3) | |||
Unterstütze Abmaße | 2242, 2260, 2280 | |||
M.2 Key IDs | E, M | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||

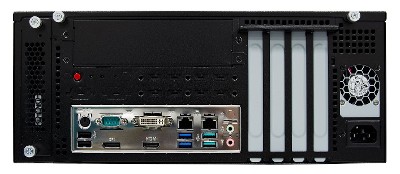

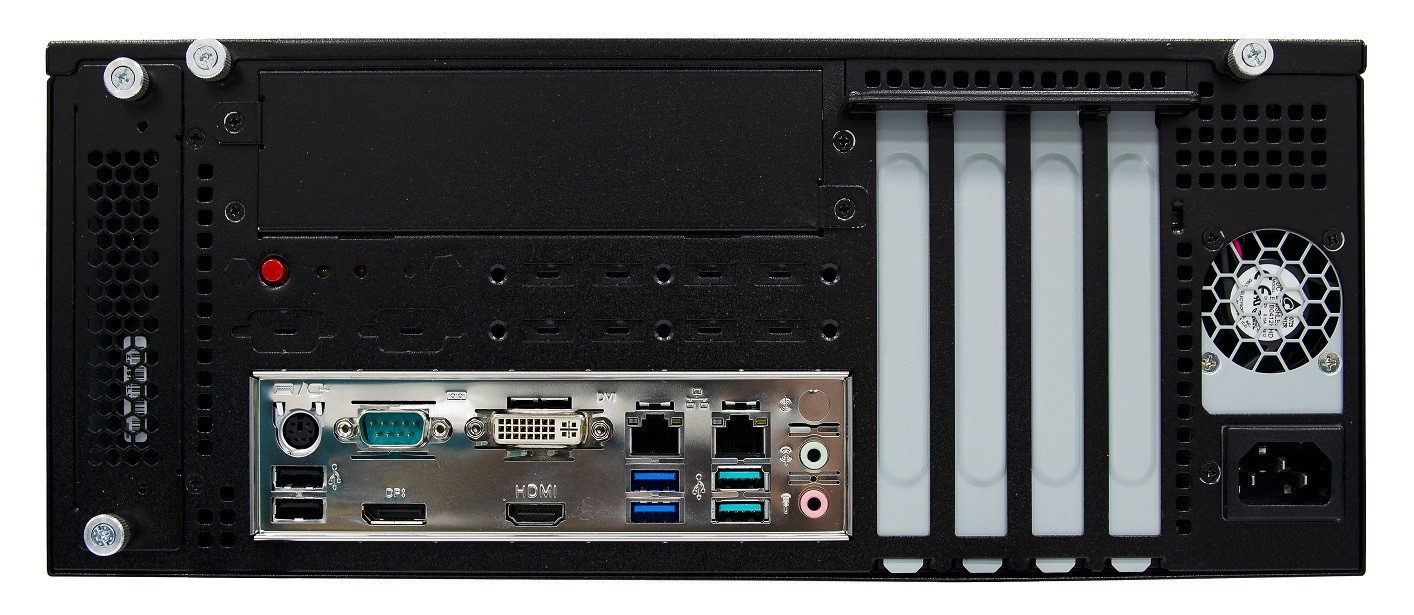

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
DVI | DVI-D Signal | 1 St | ||
DP++ | 1 St | |||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
PS/2 | mini-DIN-6 | 1 St | ||
Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
USB | USB v2.0 | 2 St | ||
USB v3.1 Gen. 1 | 2 St | |||
USB v3.1 Gen. 2 | 2 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Auf Anfrage | |||
Stromversorgung | ||||
Typ (Eingang) | AC | Bereich | 110~240V | |
Stromversorgung - Eingang | AC: 110~240V | |||
Stromaufnahme Maximal | 250 W | |||
Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung) | |||
Aktiv | Lüfter | Anzahl | 1 St | |
Durchmesser | 120 mm | |||
Einschübe | ||||
Extern | Einbauschacht 3.5" | 1 St | ||
Einbauschacht 5.25" | 1 St | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 45°C | ||
Lagerung | 0° bis 60°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 349 mm | |||
Tiefe | 140,2 mm | |||
Höhe | 290,9 mm | |||
Vibration | Vibration | 0,5G, 5~500 Hz | ||
Referenz Standard | IEC 68-2-6 | |||
Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
Referenz Standard | IEC 68-2-27 | |||
Gewicht | 7700 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Slot Brackets | Standard | 4 St | ||
Farbe | Schwarz | |||
Material | Stahl | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Voraussichtlich bis | Q3/2033 |
