DFI WM343-KD330

WM343-KD330-H110, WM343-KD330-Q170

Embedded System

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Embedded System
// [- | Intel Core i3-7101E | Intel Core i5-7500 | Intel Core i7-7700]
// [3,4 | 3,9 | 4,2 | -] GHz
// Aktiv (Lüfterkühlung) gekühlt
// 3 x Anzeige
// 1 x Seriell
// 6 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 1 x PCI
// 1 x PCIe x4
// 1 x PCIe x16
// [0 | 1] x Mini-PCIe

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI WM343-KD330

Allgemein
SKU / ArtikelnummerWM343-KD330WM343-KD330-H110, WM343-KD330-Q170, WM343-KD330-H110-7101E, WM343-KD330-H110-7500, WM343-KD330-H110-7700, WM343-KD330-Q170-7101E, WM343-KD330-Q170-7500, WM343-KD330-Q170-7700
Produktgrunddaten
HerstellerDFI
System
ProzessorSerie-, Intel Kaby Lake
Nummer-, Intel Core i3-7101E, Intel Core i5-7500, Intel Core i7-7700
CPU Kerne2 St, 4 St, -
Threads4 St, 8 St, -
SockelLGA 1151 (H4)
Basis Frequenz3,4 GHz, 3,9 GHz, 4,2 GHz, -
Cache3 MB, 6 MB, 8 MB, -
Thermal Design Power (TDP)54 W, 65 W, 91 W, -
Chipsatz-, Intel Q170
SpeicherAufbau288 Pin DIMM DDR4
Frequenz2133 / 2400 MHz
Steckplätze0 St, 4 St
Maximaler Ausbau0 GB, 64 GB
BIOSInsyde SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIAnzahl1 St
PCI Schnittstellen1x PCI
PCIe x4Generation3
x4 Signal1 St
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeVolle BautiefeAnzahl0 St, 1 St
USB Unterstützung-, Ja
mSATA Unterstützung-, Ja
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x4, 1x PCIe x16
Storage-, mSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

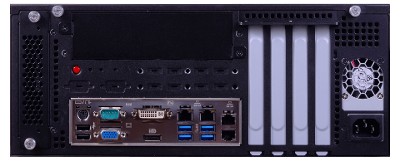

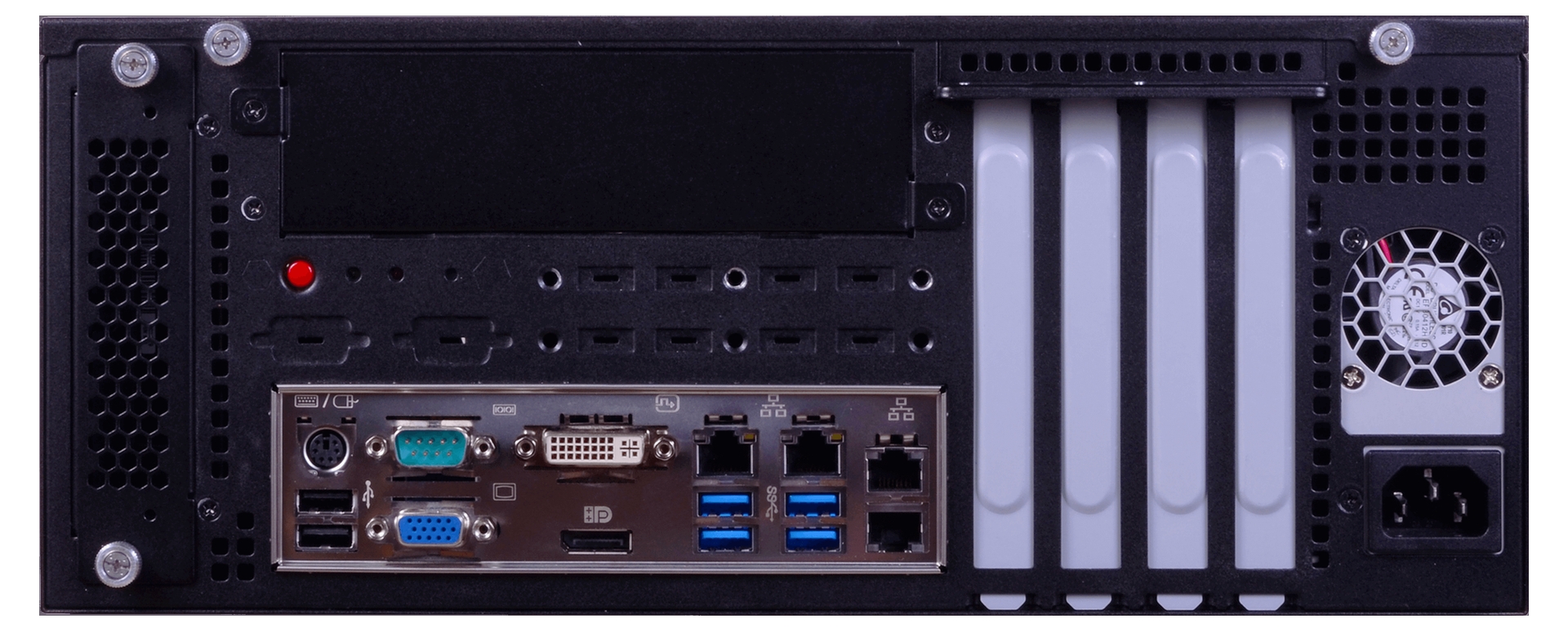

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.04 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie

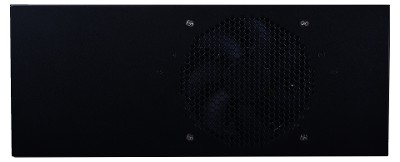

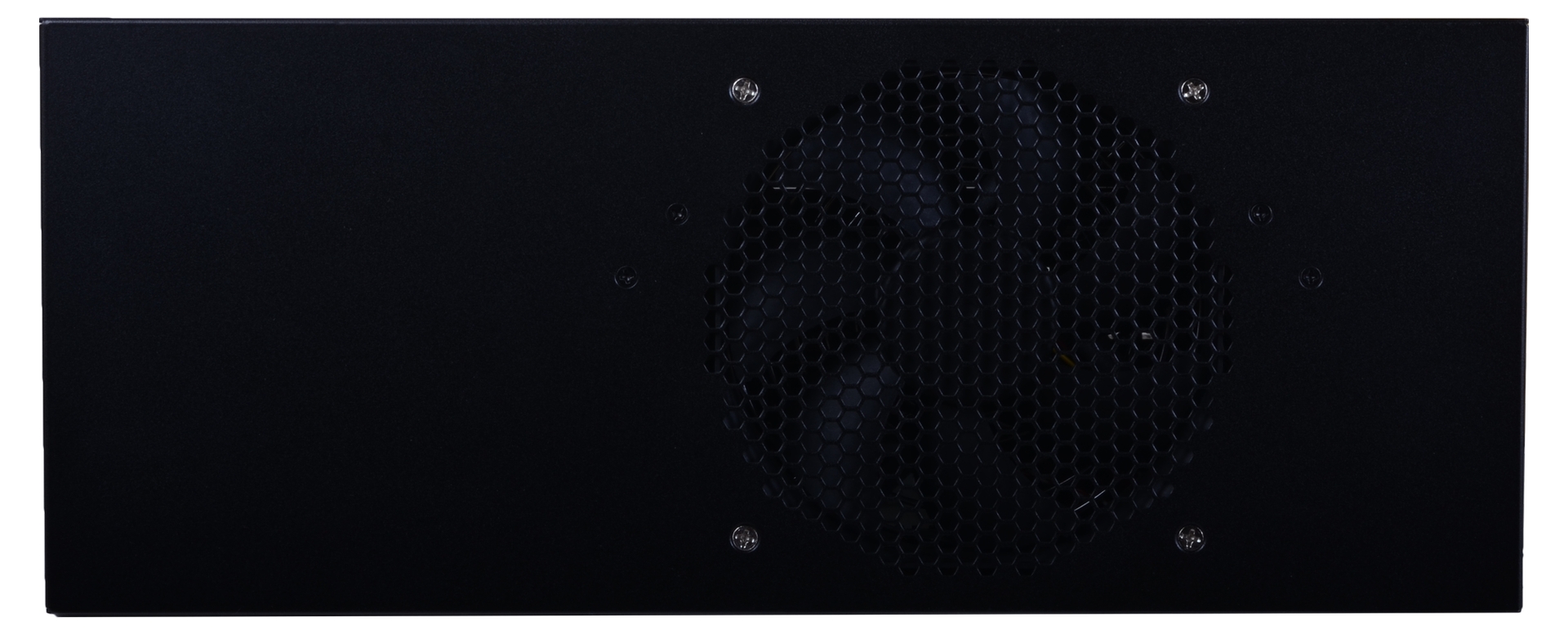

Kühlung
UmsetzungAktiv (Lüfterkühlung)
AktivLüfterAnzahl1 St
Durchmesser120 mm
Einschübe
InternEinbauschacht 3.5"1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 45°C
Lagerung0° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite291 mm
Tiefe349 mm
Höhe140 mm
Vibrationmit HDD5~500 HZ, IEC68-2-64 (3G)
Schockmit HDD3G, halben Sinusschwingung, 11 ms Dauer
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Slot BracketsStandard4 St
FarbeSchwarz
MaterialStahl
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ4/2014
Voraussichtlich bisQ1/2032
Herstellergarantie
Herstellergarantie2 Jahre
