DFI WM343-SD331

WM343-SD331-Q170

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Skylake
// Aktiv (Lüfterkühlung) gekühlt
// 3 x Anzeige
// 1 x Seriell
// 6 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x PCIe x4
// 2 x PCIe x16

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI WM343-SD331

Allgemein
SKU / ArtikelnummerWM343-SD331WM343-SD331-Q170
Produktgrunddaten
HerstellerDFI
Produkt-ID750-WM3433-100G
System
ProzessorSerieIntel Skylake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)65 W
ChipsatzIntel Q170
SpeicherAufbau288 Pin DIMM DDR4
Frequenz1866 / 2133 MHz
Steckplätze4 St
Maximaler Ausbau64 GB
ECC-
StorageHard Drive (HDD)Formfaktor3.5"
BIOSInsyde SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIe x4Generation3
x4 Signal2 St
PCIe x16x16 SignalGeneration3
Anzahl2 St
PCIe Schnittstellen2x PCIe x4, 2x PCIe x16
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version11.0
Netzwerk2x G-LAN

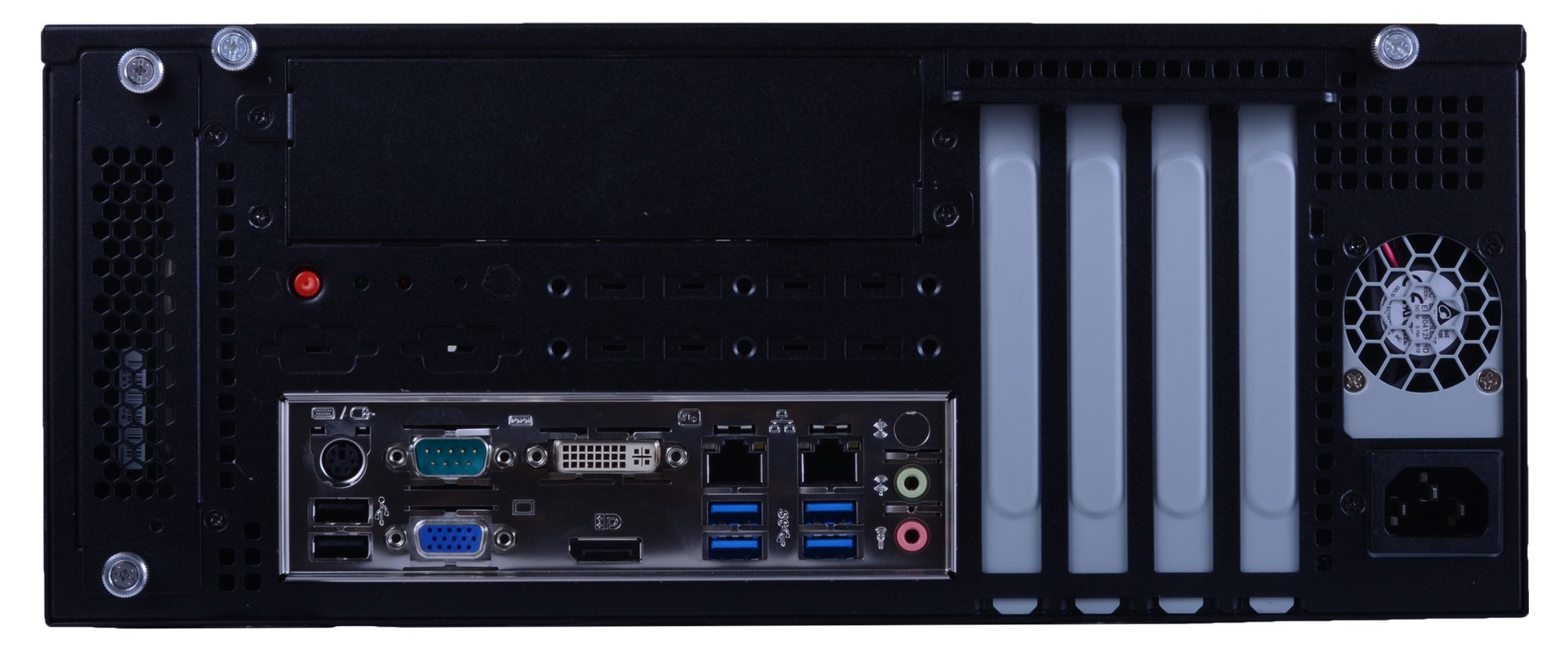

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
DP++1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.04 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Ausgangsleistung250 W
Kühlung

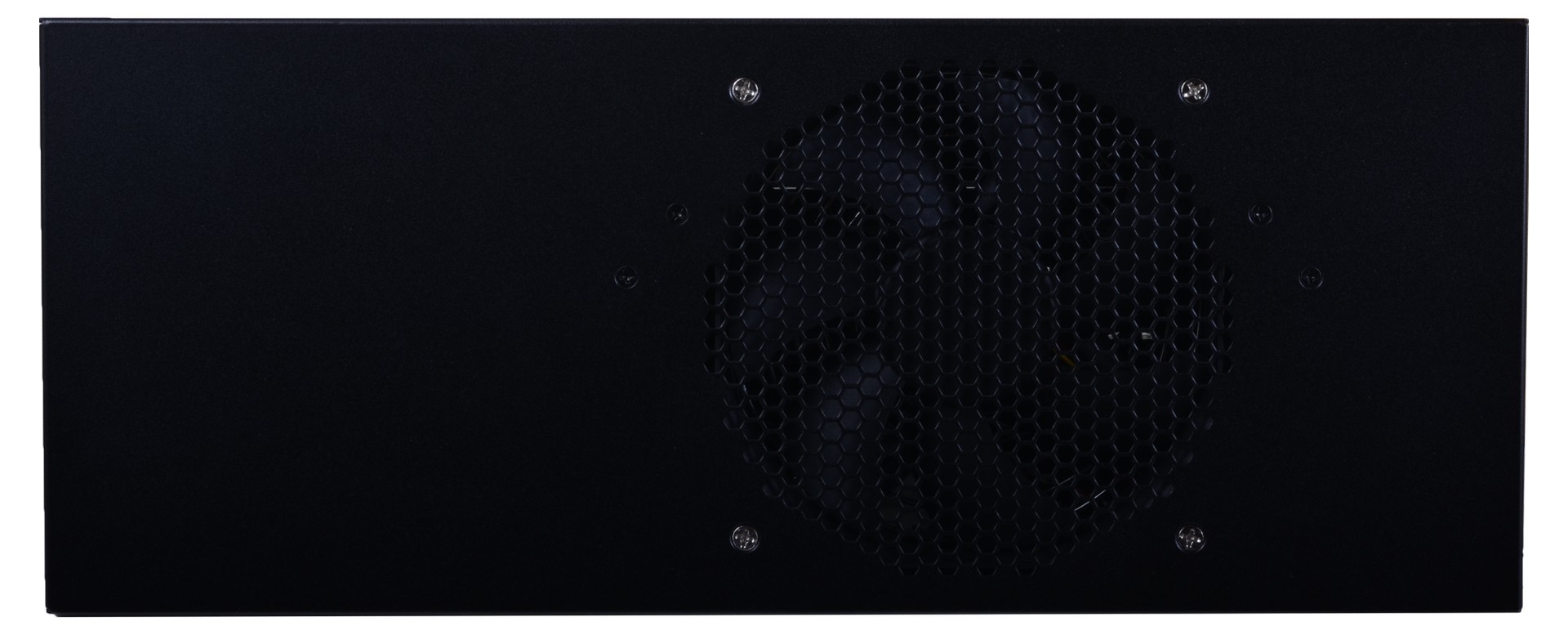

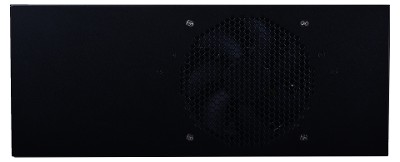

UmsetzungAktiv (Lüfterkühlung)
AktivLüfterAnzahl1 St
Einschübe
InternEinbauschacht 2.5"-
Einbauschacht 3.5"1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 45°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite291 mm
Tiefe349 mm
Höhe140 mm
Vibrationmit HDD5~500 HZ, IEC68-2-64 (3G)
Schockmit HDD3G, halben Sinusschwingung, 11 ms Dauer
BedienelementePower1 St
StatusanzeigenStorage1 St
Power1 St
Slot BracketsStandard4 St
FarbeSilber
MaterialStahl
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
Windows EmbeddedWES7Ewird unterstützt
LinuxDistributionCentOS 7, Debian 8, Ubuntu 15.10
Unterstützte BSLinux, Windows, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2017
Voraussichtlich bisQ4/2030
Herstellergarantie
Herstellergarantie2 Jahre
