Embedded System
// Embedded System
// [Intel Core i3-1115G4E | Intel Core i5-1135G7 | Intel Core i7-1165G7]
// [2,2 | -] GHz
// Passiv cooled
// 2 x Display
// 4 x Serial
// 2 x USB (Front page)
// 4 x USB (Back side)
// 4 x G-LAN (Front page)
// 2 x G-LAN (Back side)
// 1 x Mini-PCIe
// 2 x M.2 Slot
// 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: GIGAIPC QBiX-Expert-TGLA
| Allgemein | ||||
| SKU / Artikelnummer | QBiX-Expert-TGLA | |||
| Produktgrunddaten | ||||
| Hersteller | GIGAIPC | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Tiger Lake | |||
| Nummer | Intel Core i3-1115G4E, Intel Core i5-1135G7, Intel Core i7-1165G7 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | BGA 1449 | |||
| Basis Frequenz | 2,2 GHz, - | |||
| Max. Turbo-Taktfrequenz | 3,9 GHz, 4,2 GHz, 4,7 GHz | |||
| Cache | 6 MB, 8 MB, 12 MB | |||
| Thermal Design Power (TDP) | 28 W | |||
| Prozessor 2 | Lithographie | 10 nm | ||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Version | 2.0 | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×2, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| SIM | Formfaktor (Slot) | Micro SIM | ||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219V PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 4 St | |||
| Netzwerk | 6x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (Interface) | 1 St | ||

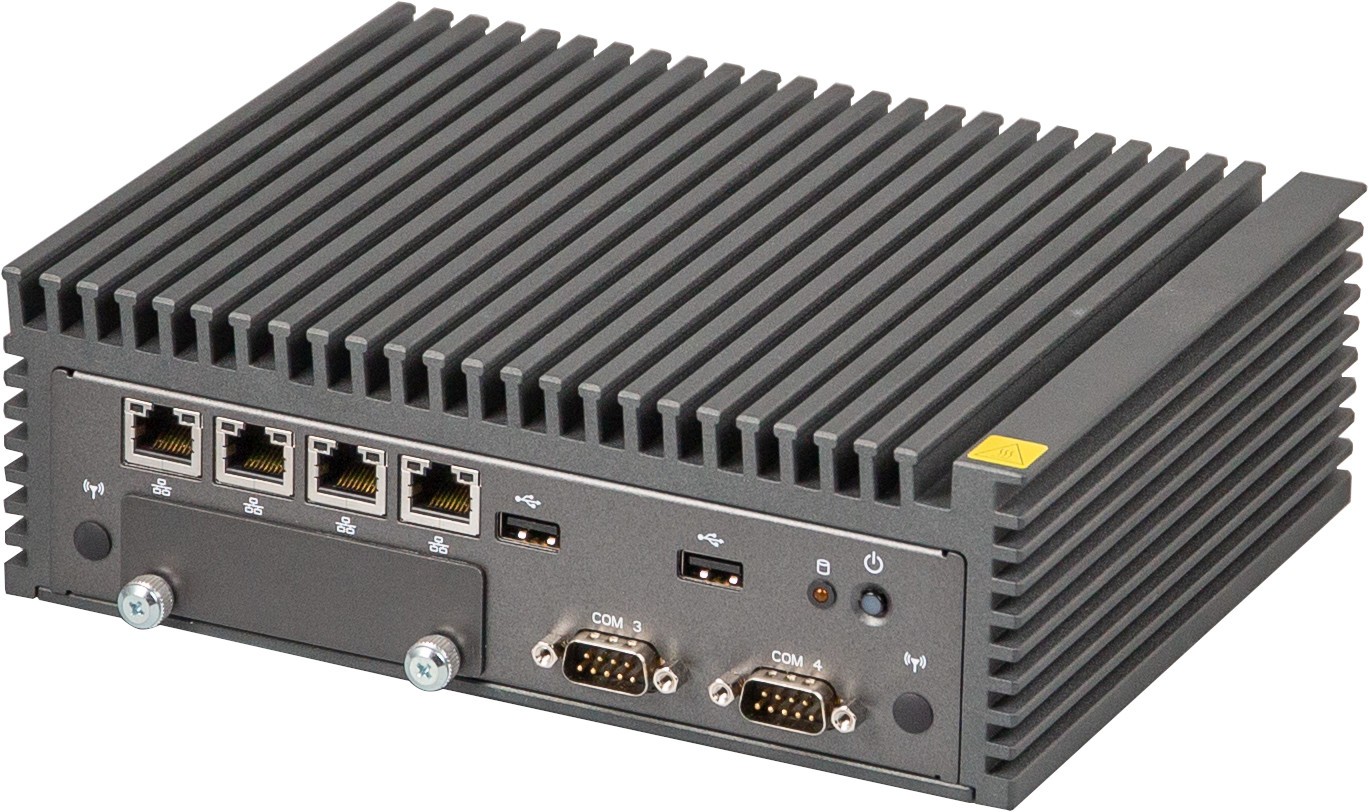

| Externe I/O (Frontseite) | ||||
| Ethernet | RJ-45 mit POE | 4 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v2.0 | 2 St | ||

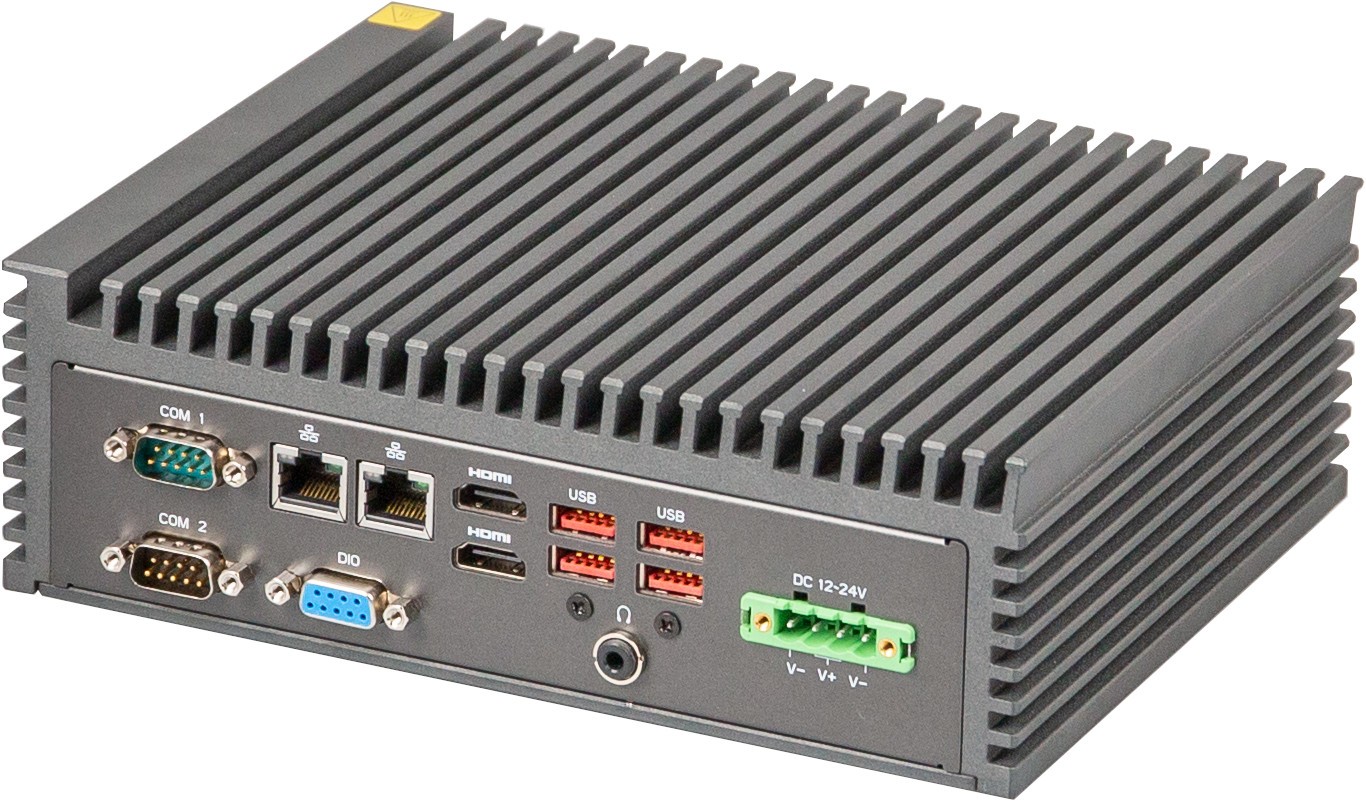

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 2 St | ||
| Audio | Speaker-Out | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| Digital I/O | Bits | 8-Bit | ||
| Anschluss | DB-9 | |||
| USB | USB v3.2 (Gen 2) | 4 St | ||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 4 Pin Terminal Stecker | |||
| Stromstärke | 13 A | |||
| POE | Anschlüsse | 4 St | ||
| Protokoll | IEEE 802.3af / 15.4W | |||
| Spannung | 12V | |||
| Stromversorgung - Eingang | DC: 12~24V, POE: 12V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 210,36 mm | |||
| Tiefe | 165 mm | |||
| Höhe | 67 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 50G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
