Embedded System
// Embedded System
// Intel Coffee Lake
// Passiv cooled
// [8 GB | -] RAM
// 3 x Display
// 4 x Serial
// 8 x USB (Front page)
// 2 x G-LAN (Front page)
// 2 x G-LAN (Back side)
// 1 x PCIe x4
// 1 x PCIe x16
// 3 x M.2 Slot
// 12V / 18V ~ 24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IBASE AMI230
| Allgemein | ||||
| SKU / Artikelnummer | AMI230 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | Intel Coffee Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 35 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | Intel Q370 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 2400 / 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| Speicher onBoard | 8 GB, - | |||
| Storage | Solid State Drive (SSD) | 64 GB, - | ||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| HDMI | Version | 1.4 | ||
| Displayport | Version | 1.2 | ||
| Erweiterung | ||||
| PCIe x4 | x4 Signal | 1 St | ||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x PCIe x4, 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | CNVi, PCIe ×1 (Gen. 2), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, USB 2.0 | |||
| Unterstütze Abmaße | 3042 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| Storage (Zugriff von außen) | Ja (indirekt) | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 3 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 11.6 | |||
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | Raid Unterstützung | RAID 0/1 | wird unterstützt | |
| RAID Unterstützung | RAID 0/1 | |||

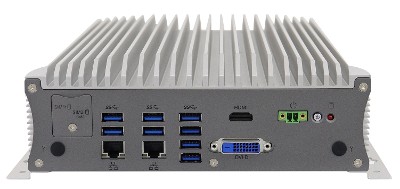

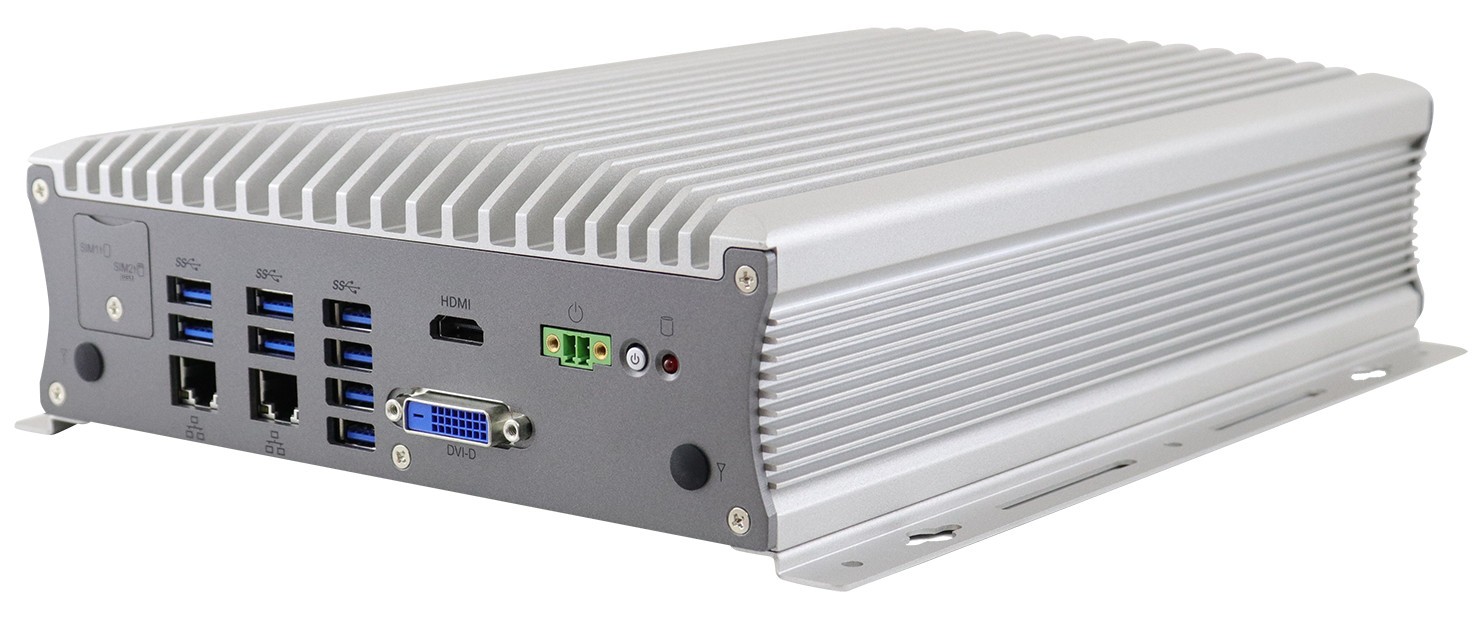

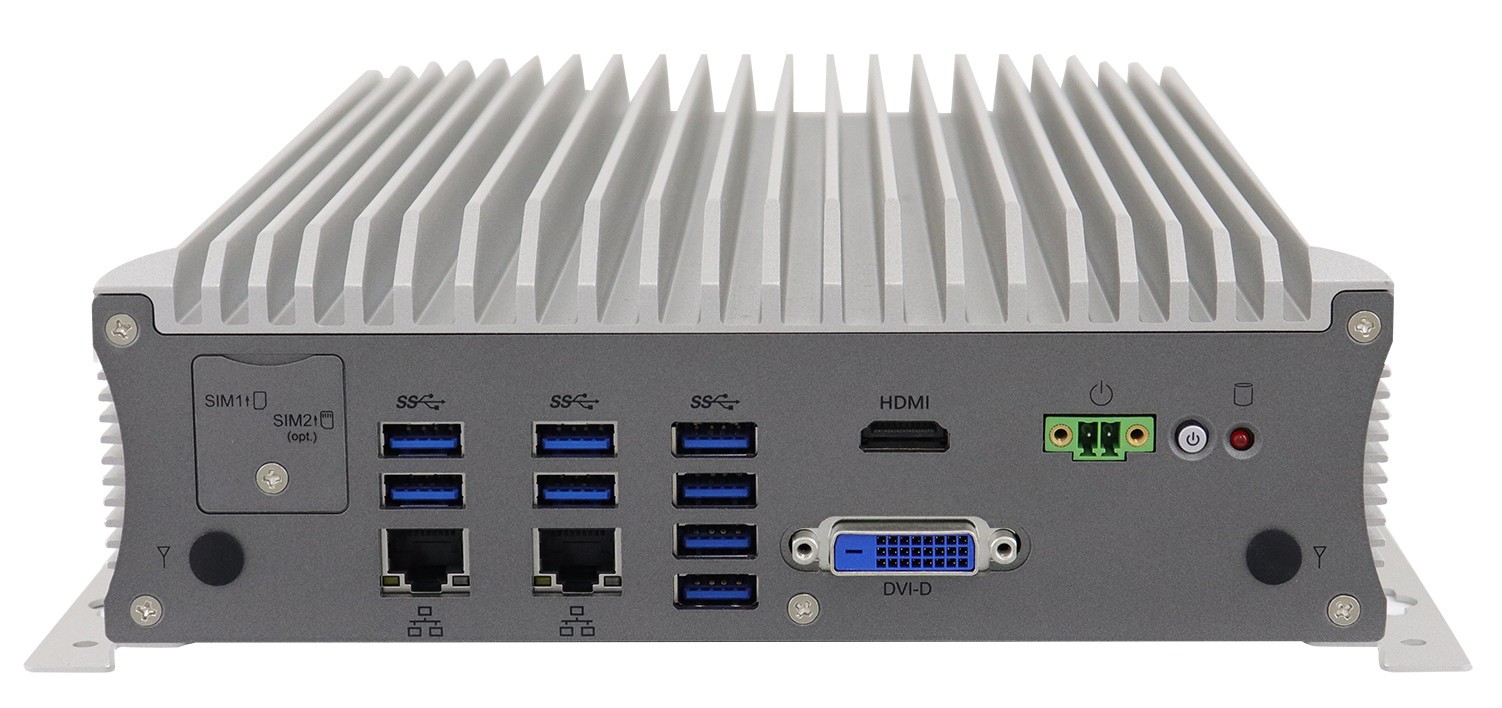

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.1 Gen. 1 | 8 St | ||
| SIM Card Slot | 2 St | |||

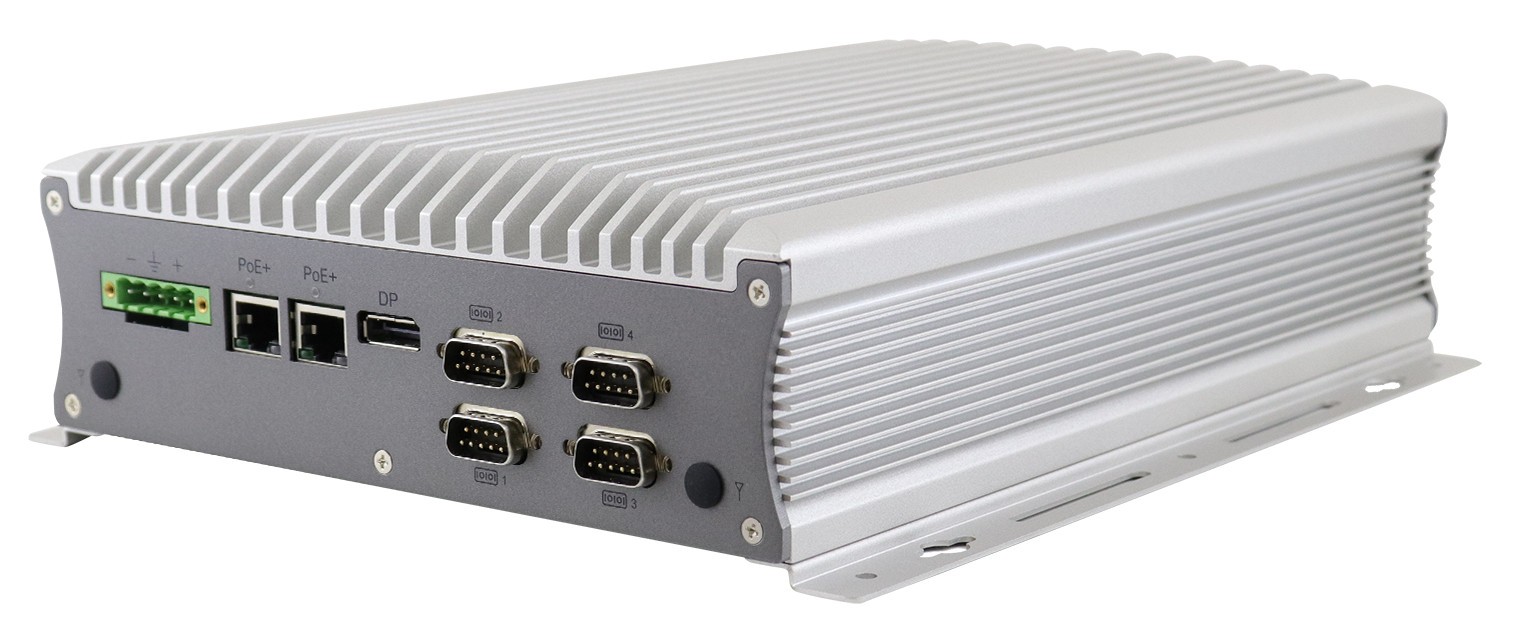

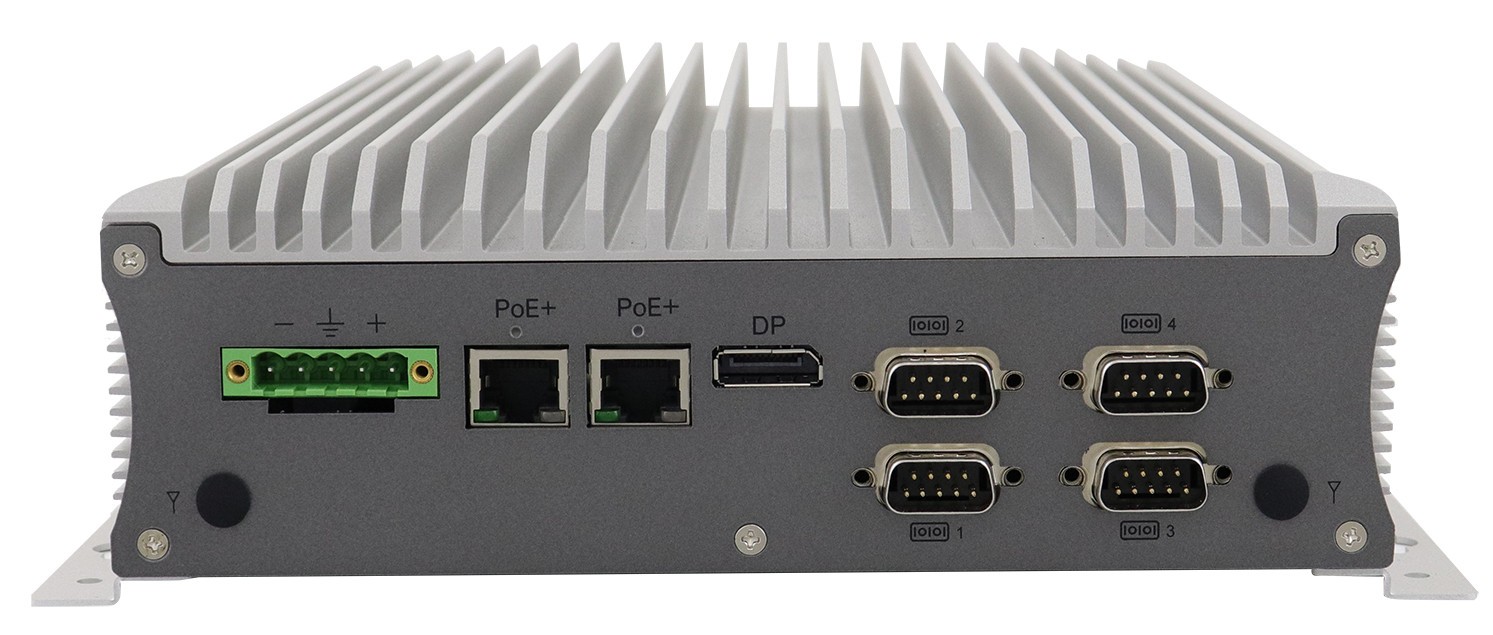

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 1 St | ||
| Ethernet | RJ-45 mit POE | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 2 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12V / 18V ~ 24V | |||
| Anschluss | 5 Pin Terminal Stecker | |||
| POE+ | Anzahl | 2 St | ||
| Protokoll | IEEE 802.3at / 25,5W | |||
| Stromversorgung - Eingang | DC: 12V / 18V ~ 24V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 70°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 210 mm | |||
| Tiefe | 285 mm | |||
| Höhe | 77 mm | |||
| Schutzart (IP) | IP40 (komplett) | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Schock | Messdaten | 20G, 11 ms | ||
| Gewicht | 4000 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Slot Brackets | Standard | 1 St | ||
| Antennenlöcher | 4 St | |||
| Farbe | Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Fedora 24 | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | EN 55032, LVD | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
