IBASE AMI242

AMI242AFM, AMI242AFM-R

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Alder Lake / Raptor Lake
// Passiv gekühlt
// 4 x Anzeige
// 8 x Seriell
// 2 x USB (Frontseite)
// 10 x USB (Rückseite)
// 2 x G-LAN (Frontseite)
// 2 x G-LAN (Rückseite)
// 1 x PCIe x4
// 1 x PCIe x16
// 3 x M.2 Slot
// 24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: IBASE AMI242

Allgemein
SKU / ArtikelnummerAMI242AMI242AFM, AMI242AFM-R
Produktgrunddaten
HerstellerIBASE
System
ProzessorVertikales SegmentDesktop
SerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)35 W
ChipsatzIntel Q670E, Intel R680E
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
DIMM TypeUnbuffered SO-DIMM
Frequenz5600 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt, wird unterstützt
I/O ControllerController 1I/O ControllerFintek F81966D-I
Grafik
HDMIVersion2.0b
DisplayportVersion1.2
Erweiterung
PCIe x4x4 Signal1 St
PCIe x16x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x4, 1x PCIe x16
M.2Slot 1Key IDB
Interface4G/LTE, 5G / Storage Module
Unterstütze Abmaße3052
Slot 2Key IDE
InterfaceWiFi+BT
Unterstütze Abmaße2230
Slot 3Key IDM
InterfaceNVMe, SATA III
Unterstütze Abmaße2280
M.2 Key IDsB, E, M
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210IT PCIe (10/100/1000 Mbps)
Anzahl2 St
Active Management Technology (AMT) Version16.1
Netzwerk4x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1wird unterstützt
RAID UnterstützungRAID 0/1

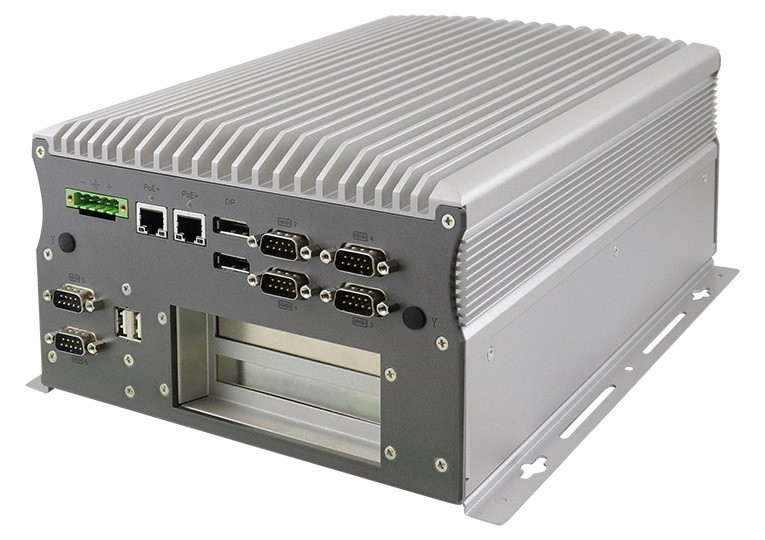

Externe I/O (Frontseite)
AnzeigeDisplayport2 St
EthernetRJ-45 mit POE2 St
SeriellRS-232DB-94 St
RS-232 / 422 / 485DB-92 St
USBUSB v2.02 St
Externe I/O (Rückseite)
AnzeigeHDMI2 St
EthernetRJ-452 St
SeriellRS-232DB-92 St
USBUSB v2.02 St
USB v3.2 (Gen 2)8 St
SIMAnzahl2 St
Formfaktor (Slot)Micro SIM
Sicherheit
Trusted Platform Modul (TPM)dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich24V
Anschluss5 Pin Terminal Stecker
POE+Anzahl2 St
ProtokollIEEE 802.3at / 25,5W
Stromversorgung - EingangDC: 24V
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"2 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 70°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite210 mm
Tiefe285 mm
Höhe129 mm
Schutzart (IP)IP40 (komplett)
VibrationVibration3G, 10~500 Hz
SchockMessdaten20G, 11 ms
Gewicht4900 g
BedienelementePower1 St
Power (Terminal Anschluss)1 St
StatusanzeigenStorage1 St
Power1 St
Slot BracketsStandard2 St
Antennenlöcher4 St
FarbeSilber
MaterialAluminium, Stahl
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
LinuxDistributionUbuntu 22.04
Unterstützte BSLinux, Windows
Zertifikate / Konformitäten
CEJa
FCCClass AJa
Weitere Zertifikate / KonformitätenEN 55032, LVD
RoHS konformJa
