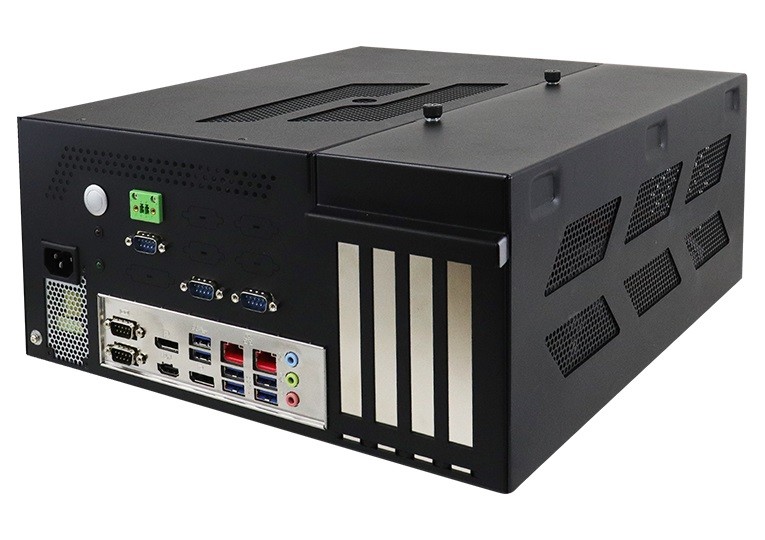

Embedded System
// Embedded System
// Intel Alder Lake / Raptor Lake
// Aktiv (Lüfterkühlung) cooled
// 3 x Display
// 4 x Serial
// 6 x USB (Back side)
// 2 x G-LAN (Back side)
// 2 x PCIe x4
// 1 x PCIe x16
// 3 x M.2 Slot
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IBASE CMB108M
| Allgemein | ||||
| SKU / Artikelnummer | CMB108M | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel W680 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered DIMM | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81964D-I | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Version | 2.0b | ||
| Displayport | Version | 1.4b | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCIe x4 | Generation | 4 | ||
| x4 Signal | 2 St | |||
| PCIe x16 | x16 Signal | Generation | 5 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 2x PCIe x4, 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | E | ||
| Interface | CNVi, PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 4 | Key ID | B | ||
| Interface | 5G / Storage Module, PCIe ×1 (Gen. 3), USB 3.1 Gen1 | |||
| Unterstütze Abmaße | 3052 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 16.1 | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Anzeige | DVI-D (2.00 mm Pitch) | 1 St | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1 | |||

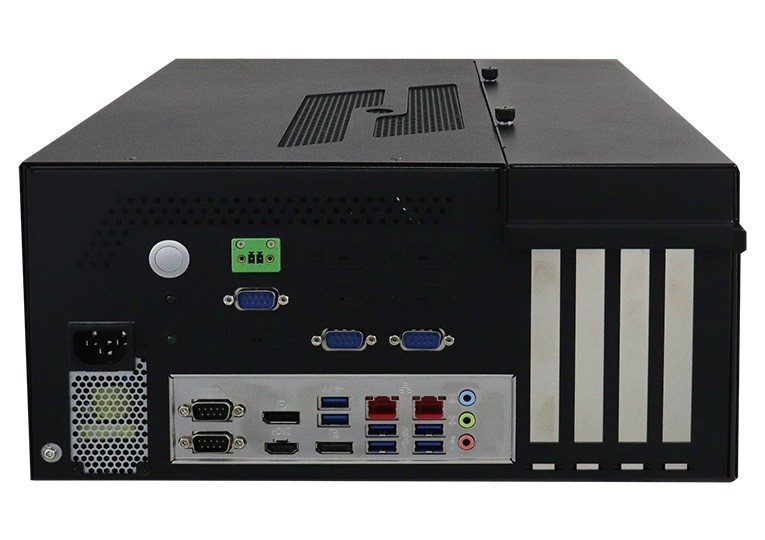

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 2 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v3.0 | 6 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
| Stromversorgung | ||||
| Typ (Eingang) | AC | Einschübe | 1 St | |
| Anschluss | C14 | |||
| Stromaufnahme Maximal | 500 W | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 4 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 45°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 362,4 mm | |||
| Tiefe | 350 mm | |||
| Höhe | 156 mm | |||
| Vibration | Vibration | 1G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 20G, 11 ms | ||
| Referenz Standard | IEC 68-2-27 | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| System Status | 2 St | |||
| Slot Brackets | Standard | 4 St | ||
| Farbe | Schwarz | |||
| Material | Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | LVD | |||
| RoHS konform | Ja | |||
