Embedded System
// Embedded System
// [Intel Celeron 7305 | Intel Core i3-1220P | Intel Core i3-1320PE | Intel Core i5-1240P | Intel Core i5-1340PE | Intel Core i7-1260P | Intel Core i7-1370PE]
// [1,1 | 1,7 | 1,8 | 1,9 | -] GHz
// Passiv cooled
// 8 GB RAM
// 4 x Serial
// 6 x USB (Front page)
// 3 x G-LAN (Front page)
// 3 x M.2 Slot
// 12~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

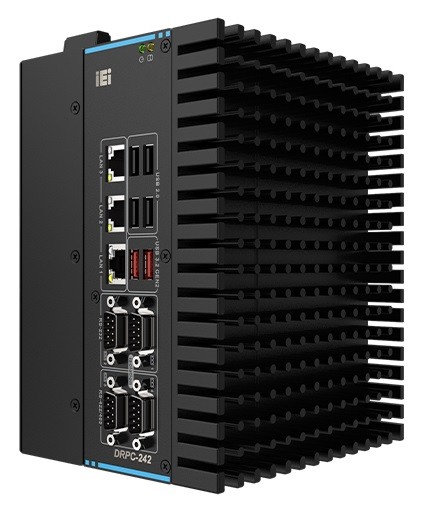

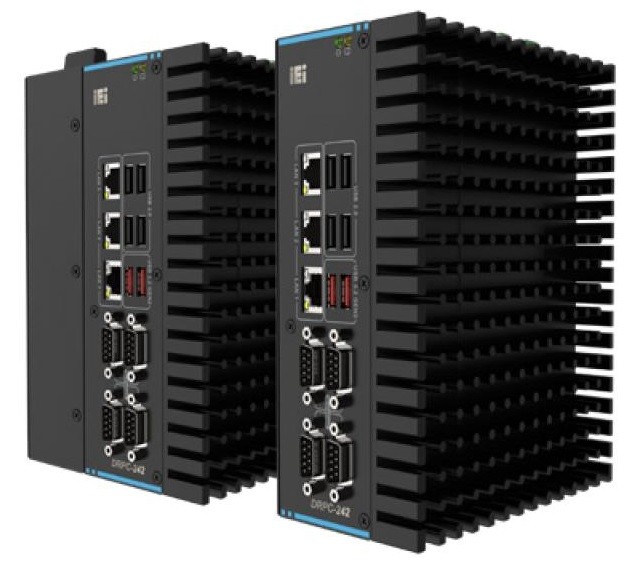

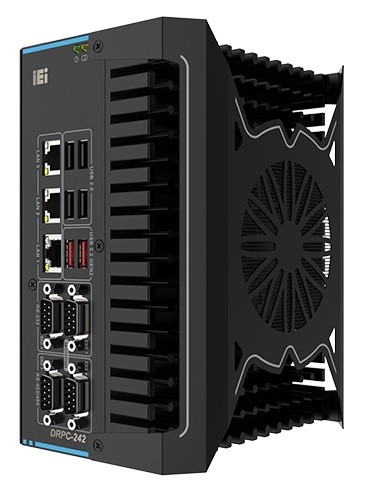

Basismodul: IEI DRPC-242-ADL-P
| Allgemein | ||||
| SKU / Artikelnummer | DRPC-242-ADL-P | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Nummer | Intel Celeron 7305, Intel Core i3-1220P, Intel Core i3-1320PE, Intel Core i5-1240P, Intel Core i5-1340PE, Intel Core i7-1260P, Intel Core i7-1370PE | |||
| CPU Kerne | 5 St, 8 St, 10 St, 12 St, 14 St | |||
| Threads | 5 St, 12 St, 16 St, 20 St | |||
| Sockel | BGA 1744 | |||
| Basis Frequenz | 1,1 GHz, 1,7 GHz, 1,8 GHz, 1,9 GHz, - | |||
| Performance-core Max Turbo Frequenz | 4,4 GHz, 4,5 GHz, 4,7 GHz, 4,8 GHz, - | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,4 GHz, 3,7 GHz, - | |||
| Cache | 8 MB, 12 MB, 18 MB, 24 MB | |||
| Thermal Design Power (TDP) | 15 W, 28 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered DIMM | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Speicher onBoard | 8 GB | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Version | 1.4b | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4b | |||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | A | |
| Interface | Bluetooth, PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.2 Gen2 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | A, B, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 2 St | |||
| Active Management Technology (AMT) Version | 11.0 | |||
| Netzwerk | 3x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

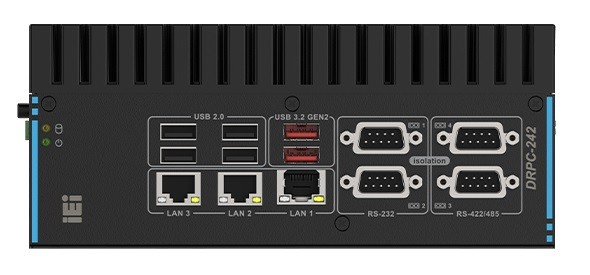

| Externe I/O (Frontseite) | ||||
| Ethernet | RJ-45 | 3 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-422 / 485 | DB-9 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| USB v3.2 (Gen 2) | 2 St | |||

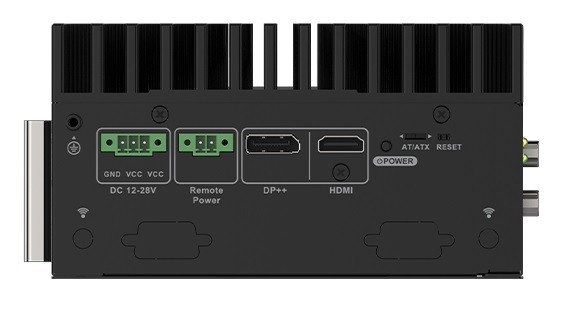

| Externe I/O (seitlich) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Intel PTT (wie TPM 2.0) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Ja | ||
| Bereich | 12~28V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12~28V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb (SSD) | -20° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 81 mm | |||
| Tiefe | 150 mm | |||
| Höhe | 190 mm | |||
| Vibration | mit SSD | 5~500 HZ, 1G | ||
| Schock | mit SSD | 5G | ||
| Gewicht | 1880 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| RoHS konform | Ja | |||
