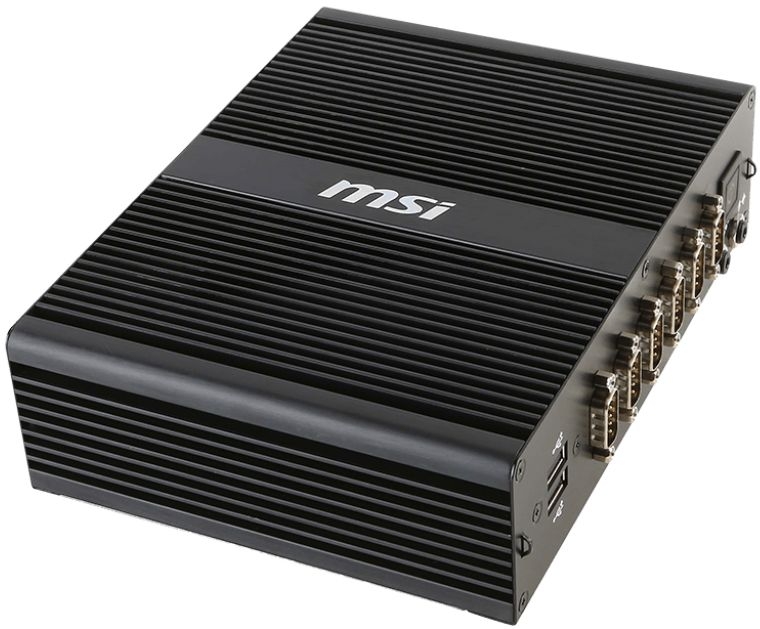

MSI MS-9A69

MS-9A69-B1, MS-9A69-U1

Embedded System

PRODUKT-FEATURES

// Embedded System
// [Intel Celeron J1900 | Intel Core i3-5010U]
// [2 | 2,1] GHz
// Passiv gekühlt
// 2 x Anzeige
// [4 | 6] x Seriell
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: MSI MS-9A69

Allgemein
SKU / ArtikelnummerMS-9A69MS-9A69-B1, MS-9A69-U1
Produktgrunddaten
HerstellerMSI
Produkt-ID939-9A69-016, 939-9A69-017
System
ProzessorSerieIntel Bay Trail, Intel Broadwell
NummerIntel Celeron J1900, Intel Core i3-5010U
CPU Kerne2 St, 4 St
Threads4 St
SockelBGA 1168, BGA 1170
Basis Frequenz2 GHz, 2,1 GHz
Max. Turbo-Taktfrequenz2,42 GHz, -
Cache2 MB, 3 MB
Thermal Design Power (TDP)10 W, 15 W
SpeicherAufbau204 Pin SO-DIMM DDR3L
Memory TypeDDR3
Frequenz1333 / 1600 MHz, 1333 MHz
Steckplätze1 St
Maximaler Ausbau8 GB
BIOSAMI BIOS
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz, 2560 x 1600 bei 60 Hz
HDMIMaximale Auflösung1920 x 1080 bei 60 Hz
Erweiterung
Mini-PCIeHalbe BautiefeAnzahl1 St, -
Volle BautiefeAnzahl1 St, 2 St
mSATA UnterstützungJa
PCIe Schnittstellen2x Mini-PCIe
SIMPCIe / USB 2.0 Unterstützung1 St
StoragemSATA
Audio
ChipsatzRealtek ALC887
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps), Intel I218LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

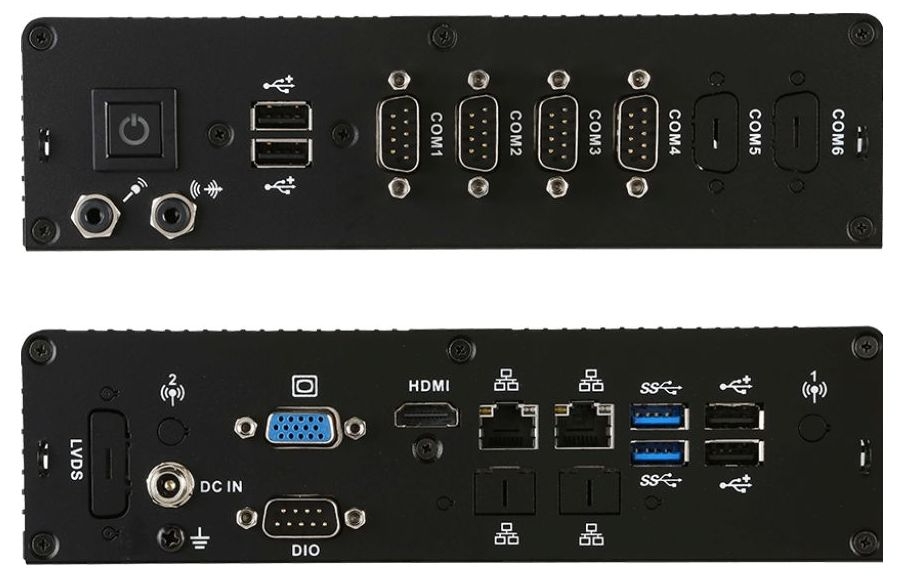

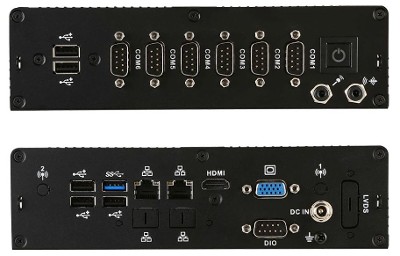

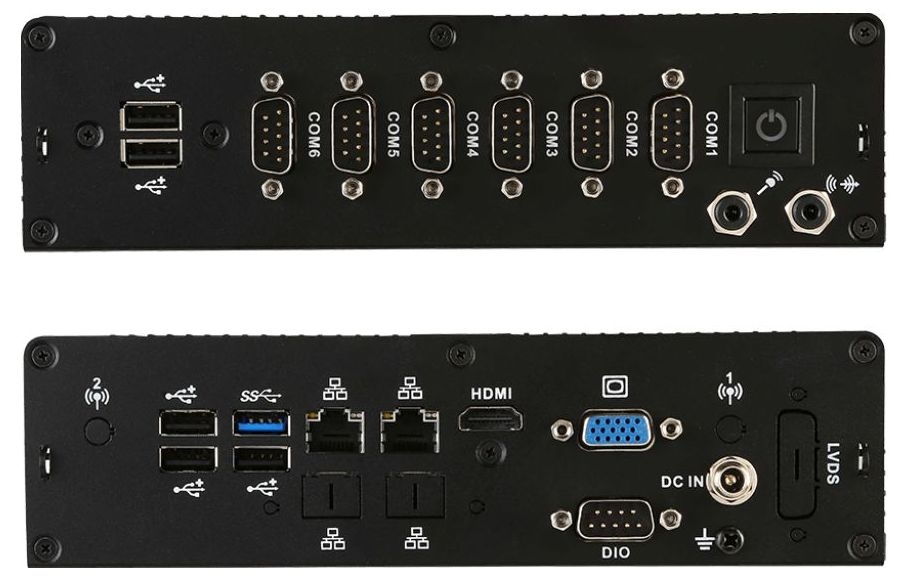

Externe I/O (Frontseite)
AudioLine-Out1 St
Mic-In1 St
SeriellRS-232DB-93 St, 5 St
RS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
EthernetRJ-452 St
Digital I/OAnzahl1 St
Anschluss9 Pin Terminal Stecker
USBUSB v2.02 St, 3 St
USB v3.01 St, 2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
AnschlussHohlstecker
Stromversorgung - EingangDC: 12~24V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Kühlung
UmsetzungPassiv
PassivWärmemanagementWärmespreizer (Heat Spreader)
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb (SSD)-10° bis 50°C
Betrieb (HDD)-10° bis 45°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite150 mm
Tiefe200 mm
Höhe55 mm
Vibrationmit HDD0.25G, 5~300Hz, 3 Axen
Schockmit HDD3G, halben Sinusschwingung, 11 ms Dauer
Gewicht1380 g
BedienelementePower1 St
Antennenlöcher2 St
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
Herstellergarantie
Herstellergarantie2 Jahre
