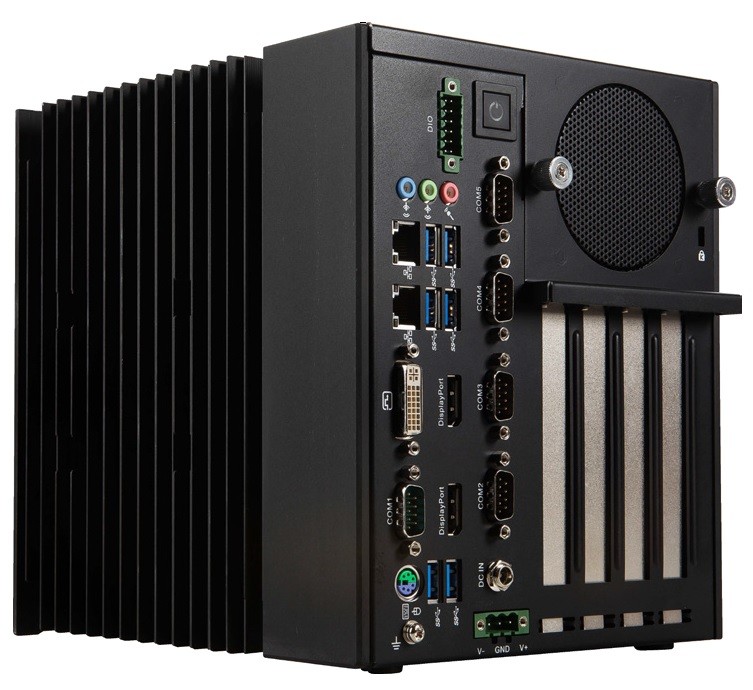

Embedded System
// Embedded System
// Intel Skylake / Kaby Lake
// Passiv cooled
// 3 x Display
// 5 x Serial

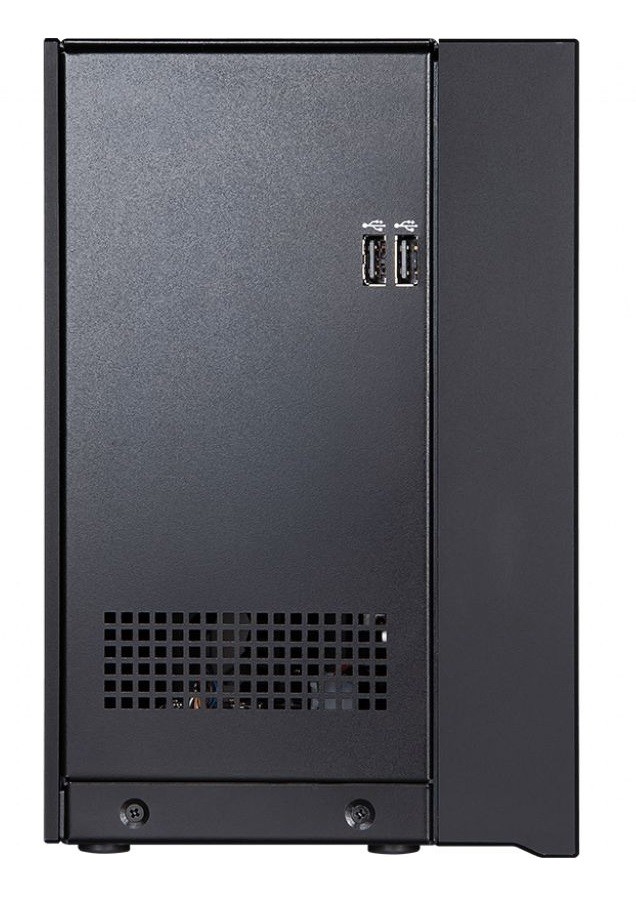

// 2 x USB (Front page)
// 6 x USB (Back side)
// 2 x G-LAN (Back side)
// [1 | 2 | 3] x PCI
// [0 | 2] x PCIe x8
// [0 | 1] x PCIe x16
// [0 | 1] x Mini-PCIe
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: MSI MS-9A76
| Allgemein | ||||
| SKU / Artikelnummer | MS-9A76 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Skylake / Kaby Lake | ||
| Sockel | LGA 1150 (H3) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel C236, Intel Q170 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 2133 / 2400 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 1 St, 2 St, 3 St | ||
| PCIe x8 | x8 Signal | 2 St, - | ||
| PCIe x16 | x16 Signal | Anzahl | 1 St, - | |
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St, - | |
| mSATA Unterstützung | -, Ja | |||
| Storage | CFast, mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219 PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1 | |||
| Externe I/O (Frontseite) | ||||
| USB | USB v2.0 | 2 St | ||

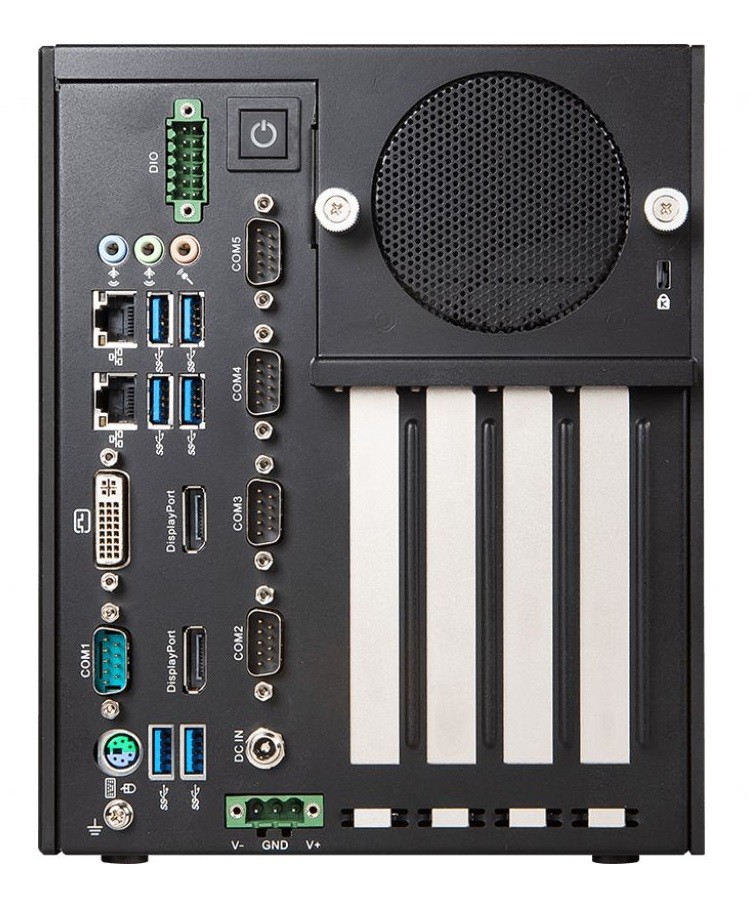

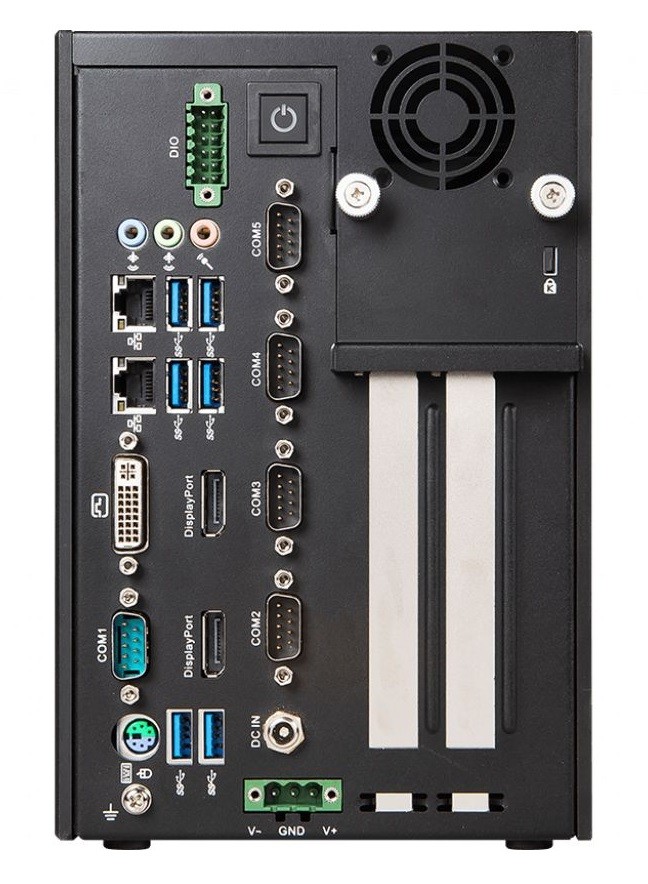

| Externe I/O (Rückseite) | ||||
| Anzeige | DVI | DVI-I Signal | 1 St | |
| Displayport | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| PS/2 | mini-DIN-6 | 1 St | ||
| Seriell | RS-232 | DB-9 | 3 St | |
| RS-232 / 422 / 485 | DB-9 | 2 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| USB | USB v3.0 | 4 St | ||
| USB v3.2 (Gen 1) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9665 TT 2.0 | |||
| Kensington Lock | Ja | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | Hohlstecker | |||
| DC | Weitbereich | Ja | ||
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V,9~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 143 mm, 176 mm, 226 mm | |||
| Tiefe | 226 mm | |||
| Höhe | 217 mm | |||
| Schutzart (IP) | IP20 (komplett) | |||
| Vibration | Vibration | 1,5G, 5-500Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 50G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 4400 g, 4800 g | |||
| Bedienelemente | Power | 1 St | ||
| Farbe | Schwarz | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | BSMI, RCM, VCCI | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
Gerne beraten wir Sie persönlich.
