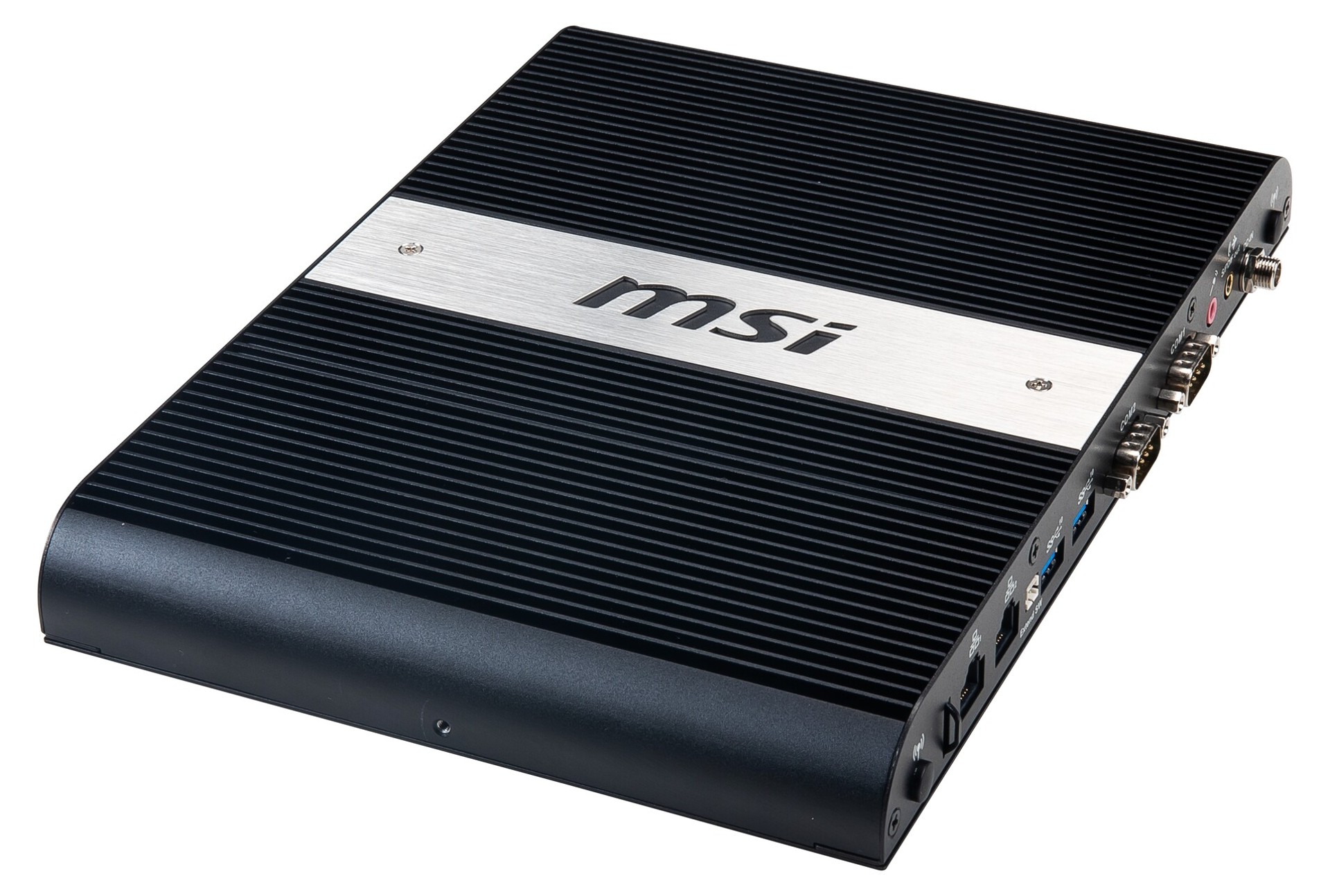

Embedded System
// Embedded System
// Intel Whiskey Lake
// Passiv cooled
// 3 x Display
// 2 x Serial
// 4 x USB (Front page)
// 2 x USB (Back side)
// 2 x G-LAN (Back side)
// 2 x Mini-PCIe
// 2 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: MSI MS-9B05
| Allgemein | ||||
| SKU / Artikelnummer | MS-9B05 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Whiskey Lake | ||
| CPU Kerne | 2 St, 4 St | |||
| Sockel | BGA | |||
| Thermal Design Power (TDP) | 15 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 1866 / 2133 MHz, 2133 / 2400 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics 620 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz, - | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz, 4096 x 2160 bei 60 Hz | ||
| Version | 1.4, 2.0 | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz, - | ||
| Version | 1.2, - | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 2), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×4 | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | E, M | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Storage | mSATA | |||
| Storage (Zugriff von außen) | Ja (direkt) | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

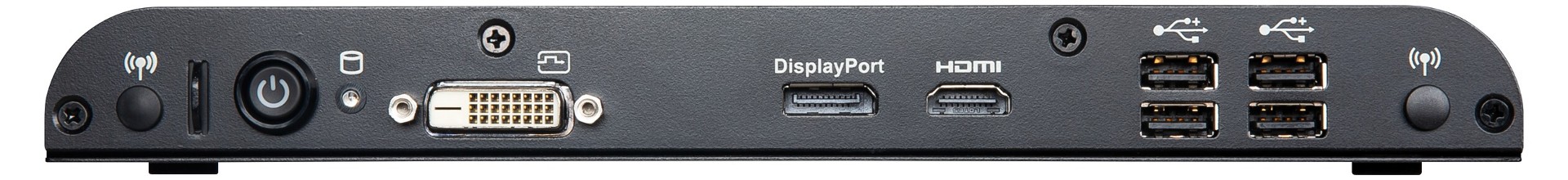

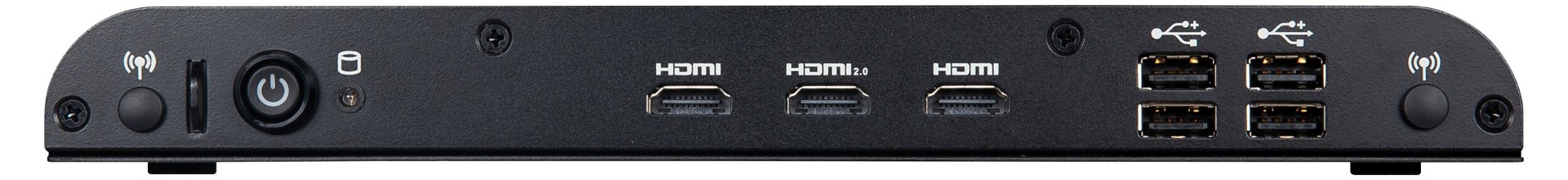

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St, 3 St | ||
| DVI | DVI-D Signal | 1 St, - | ||
| Displayport | 1 St, - | |||
| USB | USB v2.0 | 4 St | ||

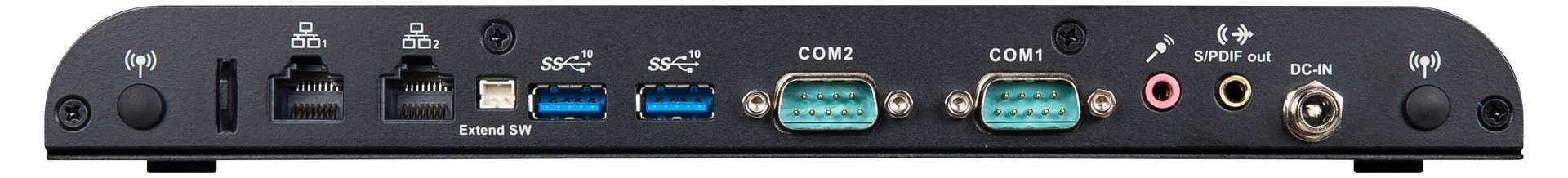

| Externe I/O (Rückseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 1) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb (SSD) | -10° bis 50°C | ||
| Betrieb (HDD) | -10° bis 40°C | |||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 185 mm | |||
| Tiefe | 260 mm | |||
| Höhe | 27 mm | |||
| Schutzart (IP) | IP40 (komplett) | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 50G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 1770 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz | |||
| Montageoption | Hutschiene (DIN Rail), VESA | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Unterstützte BS | Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | BSMI, IEC 61373, RCM, VCCI | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
Gerne beraten wir Sie persönlich.
