Embedded System
// Embedded System
// [Intel Core i3-1315URE | Intel Core i5-1335UE | Intel Core i5-1345UE | Intel Core i5-1345URE]
// [1,2 | 1,3 | 1,4] GHz
// Passiv cooled
// 4 x Display
// 4 x Serial
// 4 x USB (Front page)
// 4 x USB (Back side)
// 4 x G-LAN (Back side)
// 3 x M.2 Slot
// 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

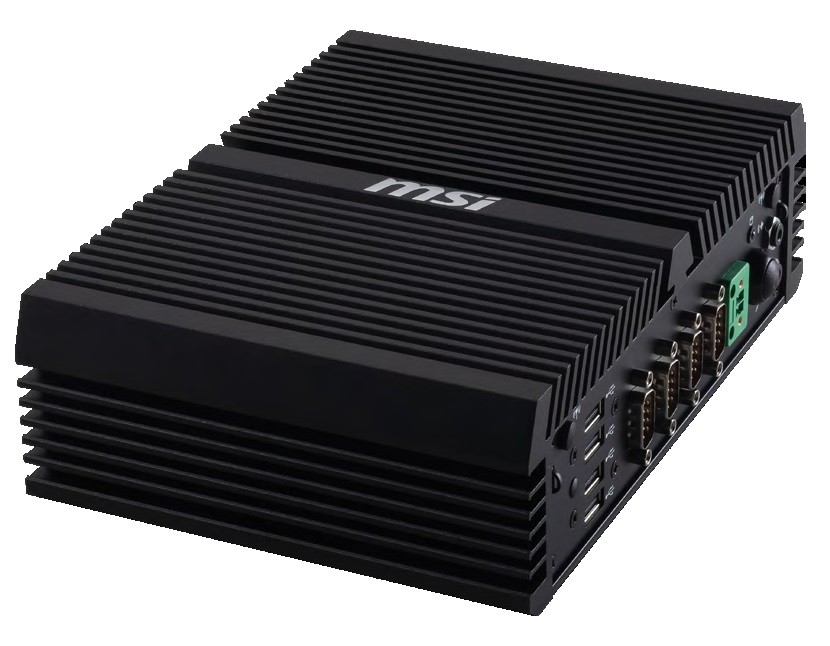

Basismodul: MSI MS-C906
| Allgemein | ||||
| SKU / Artikelnummer | MS-C906 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Raptor Lake | |||
| Nummer | Intel Core i3-1315URE, Intel Core i5-1335UE, Intel Core i5-1345UE, Intel Core i5-1345URE | |||
| CPU Kerne | 6 St, 10 St | |||
| Threads | 8 St, 12 St | |||
| Sockel | BGA 1744 | |||
| Basis Frequenz | 1,2 GHz, 1,3 GHz, 1,4 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,6 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,4 GHz | |||
| Cache | 10 MB, 12 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 5200 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Version | 2.0 | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | 5G / Storage Module, USB 2.0, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 2242, 3042 | |||
| Slot 3 | Key ID | E | ||
| Interface | CNVi, PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC897 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 4 St | |||
| Netzwerk | 4x G-LAN | |||

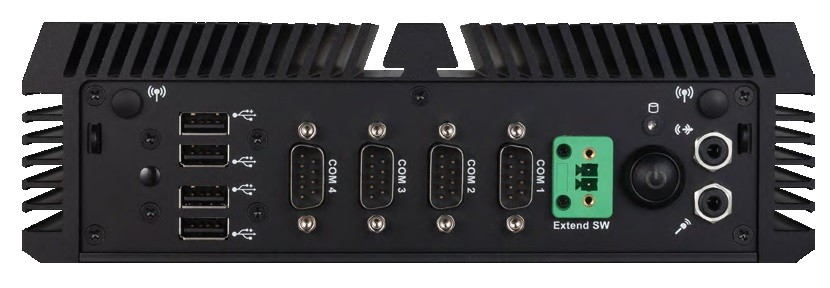

| Externe I/O (Frontseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 4 St | |
| USB | USB v2.0 | 4 St | ||

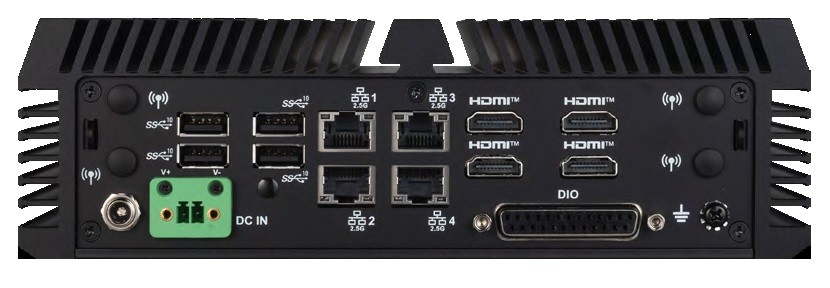

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 4 St | ||
| Ethernet | RJ-45 | 4 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 16-Bit | |||
| Anschluss | DB-25 | |||
| USB | USB v3.2 (Gen 2) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9672 VU 2.0, Infineon SLB 9672 XU 2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| DC | Weitbereich | Ja | ||
| Bereich | 12~24V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12~24V,12~24V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb (SSD) | 0° bis 50°C, -20° bis 70°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 215 mm | |||
| Tiefe | 155 mm | |||
| Höhe | 65 mm | |||
| Vibration | Referenz Standard | IEC 61373 | ||
| Schock | Referenz Standard | IEC 61373 | ||
| Gewicht | 2250 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 6 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Ubuntu 22.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | BSMI, International Certificate (IC), RCM, UKCA, VCCI | |||
| RoHS konform | Ja | |||
