Embedded System
// Embedded System
// Intel Alder Lake / Raptor Lake
// Passiv cooled
// 4 x Display
// 4 x Serial
// 8 x USB (Front page)
// 2 x USB (Back side)
// 3 x USB (internal)
// 4 x G-LAN (Front page)
// [0 | 1 | 3] x PCI
// [0 | 2] x PCIe x8
// [0 | 1] x PCIe x16
// [0 | 1] x Mini-PCIe
// 2 x M.2 Slot
// 8~48V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

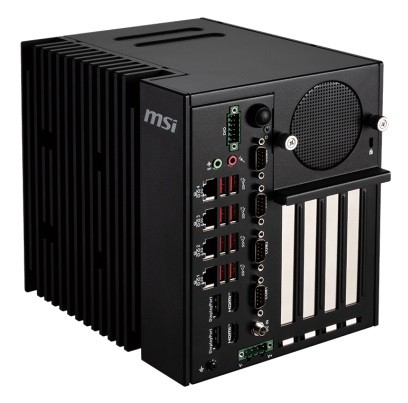

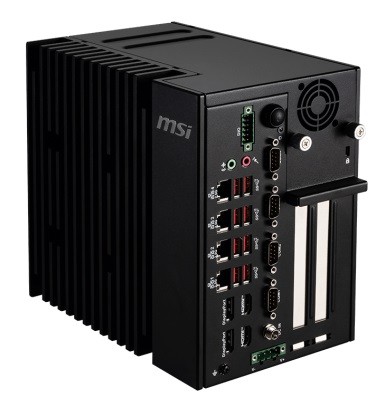

Basismodul: MSI MS-C910
| Allgemein | ||||
| SKU / Artikelnummer | MS-C910 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| Produkt-ID | 936-C910-001, 936-C910-002, 936-C910-003, 936-C910-004, 936-C910-005 | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 35 W | |||
| Chipsatz | Intel R680E | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Frequenz | 5600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 1 St, 3 St, - | ||
| PCIe x8 | x8 Signal | 2 St, - | ||
| PCIe x16 | x16 Signal | Anzahl | 1 St, - | |
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St, - | |
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4), SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 4), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC897 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 3 St | |||
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (Typ-A-Buchse) | 3 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St, - | ||
| Raid Unterstützung | RAID 0/1 | -, wird unterstützt | ||
| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 2 St | ||
| Displayport | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 4 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 2 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | 20 Pin Terminal Stecker | |||
| USB | USB v3.2 (Gen 2) | 8 St | ||

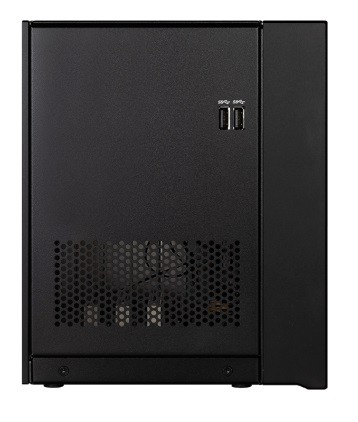

| Externe I/O (Rückseite) | ||||
| USB | USB v3.2 (Gen 1) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9672 VU 2.0 | |||
| Kensington Lock | Ja | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 8~48V | |||
| Anschluss | 4 Pin Terminal Stecker | |||
| DC | Weitbereich | Ja | ||
| Bereich | 8~48V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 8~48V,8~48V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 2 St, - | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 123 mm, 127 mm, 143 mm, 176 mm | |||
| Tiefe | 226 mm | |||
| Höhe | 217 mm | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Referenz Standard | IEC 68-2-27 | ||
| mit SSD | 50G | |||
| Gewicht | 4100 g, 4300 g, 4400 g, 4800 g | |||
| Antennenlöcher | 2 St, - | |||
| Farbe | Schwarz | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | BSMI, EN 50155, IEC 62368-1, International Certificate (IC), LVD, RCM, UKCA, VCCI | |||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
