Embedded System
// Embedded System
// Intel Atom x7-E3950
// 1,6 GHz
// Passiv gekühlt
// 4 GB RAM
// 1 x Anzeige
// 2 x Seriell
// 4 x USB (Frontseite)
// 4 x G-LAN (Frontseite)
// 2 x M.2 Slot
// 9~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Winmate IBDRW100-EX-P
| Allgemein | ||||
| SKU / Artikelnummer | IBDRW100-EX-P | |||
| Produktgrunddaten | ||||
| Hersteller | Winmate | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x7-E3950 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 2 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 12 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| DIMM Datarate | 1866 MT/s | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB | |||
| Storage | Solid State Drive (M.2) | 128 GB | ||
| Storage | Solid State Drive (M.2) 128 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 505 | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | B, E | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

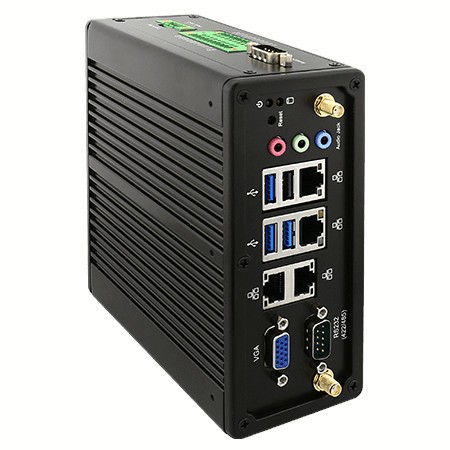

| Externe I/O (Frontseite) | ||||
| Anzeige | VGA | 1 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 4 St | ||
| Seriell | RS-422 / 485 | DB-9 | 1 St | |
| USB | USB v2.0 | 1 St | ||
| USB v3.2 (Gen 1) | 3 St | |||
| Externe I/O (seitlich) | ||||

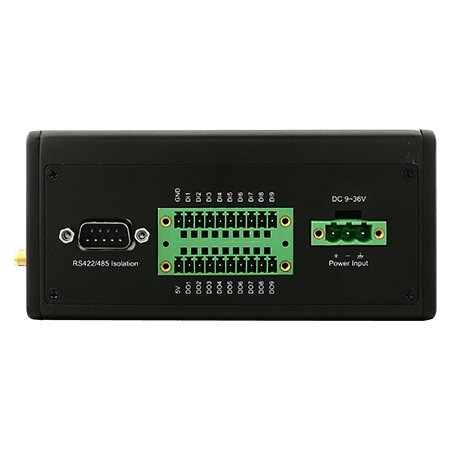

| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Stromaufnahme Maximal | 84 W | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 70°C | ||
| Lagerung | -40° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 139 mm | |||
| Tiefe | 65,4 mm | |||
| Höhe | 152 mm | |||
| Vibration | Referenz Standard | MIL-STD-810G Method 514.6 | ||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail) | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | |||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | AWS loT Greengrass Certified, Class I, Division2, Group ABCD T5, CSA C22.2 No. 62368-1, International Certificate (IC), Microsoft Azure Certified for IoT | |||
| RoHS konform | Ja | |||
