Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// Intel Atom E3826
// 1,46 GHz
// Passiv gekühlt
// 4 GB RAM
// 2 x Anzeige
// 1 x Seriell
// 2 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 3 x Mini-PCIe
// 12V / 24V (per Jumper)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech TREK-570
| Allgemein | ||||
| SKU / Artikelnummer | TREK-570 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Bay Trail | |||
| Nummer | Intel Atom E3826 | |||
| CPU Kerne | 2 St | |||
| Threads | 2 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,46 GHz | |||
| Cache | 1 MB | |||
| Thermal Design Power (TDP) | 7 W | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB | |||
| Storage | Solid State Drive (mSATA) | 32 GB | ||
| Storage | Solid State Drive (mSATA) 32 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1024 x 768 bei 60 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 3 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 3x Mini-PCIe | |||
| SIM | Anzahl | 2 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | Micro-SD, mSATA | |||
| Netzwerk | ||||
| Wireless | Wi-Fi | Wi-Fi Standards (IEEE 802.11) | 802.11a/b/g/n/ac | |
| Wireless Wide Area Network (WWAN) | 4G Standards (LTE) | LTE CAT 4/6 | ||
| Bluetooth | Versions / Features | v5.0 | ||
| Netzwerk | Bluetooth, Wi-Fi | |||
| Interne I/O | ||||
| Anzeige | LVDS Anschlüsse | 1 St | ||

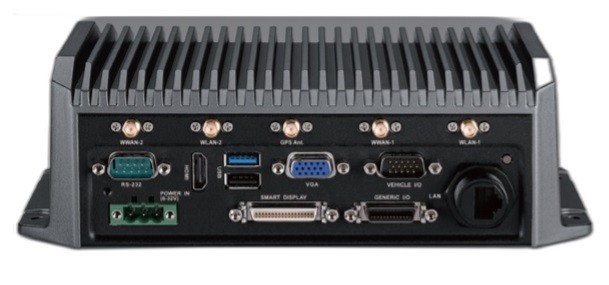

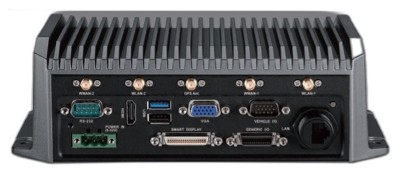

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Combo Jack | 1 St | ||
| Ethernet | RJ-45 | 1 St | ||
| M12 Steckverbinder | 1 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| USB | USB v2.0 | 1 St | ||
| USB v3.0 | 1 St | |||
| Vehicle I/O | Signale | 1 x J1708 (mit Isolation), 2 x CAN Bus, 2 x UART (TX/RX), Digital I/O (8 Bits) | ||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V / 24V (per Jumper) | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Ignition (IGN) | Ja | |||
| Stromversorgung - Eingang | DC: 12V / 24V (per Jumper) | |||
| Typ (Ausgang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Stromstärke | 2 A | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -30° bis 70°C | ||
| Lagerung | -40° bis 80°C | |||
| Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
| Breite | 230 mm | |||
| Tiefe | 118 mm | |||
| Höhe | 72 mm | |||
| Schutzart (IP) | IP30 | |||
| Vibration | Referenz Standard | IEC 60721-3-5 | ||
| Gewicht | 2000 g | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Wi-Fi | 1 St | |||
| GPS | 1 St | |||
| Mobilfunknetz | 1 St | |||
| Antennenlöcher | 5 St | |||
| Farbe | Dunkel Grau | |||
| Material | Aluminium, Stahl | |||
| Zubehör | -, mit W10 IoT LTSB | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Linux | Distribution | Linux, Ubuntu 16.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | CB, E-Mark, PTCRB | |||
| RoHS konform | Ja | |||
