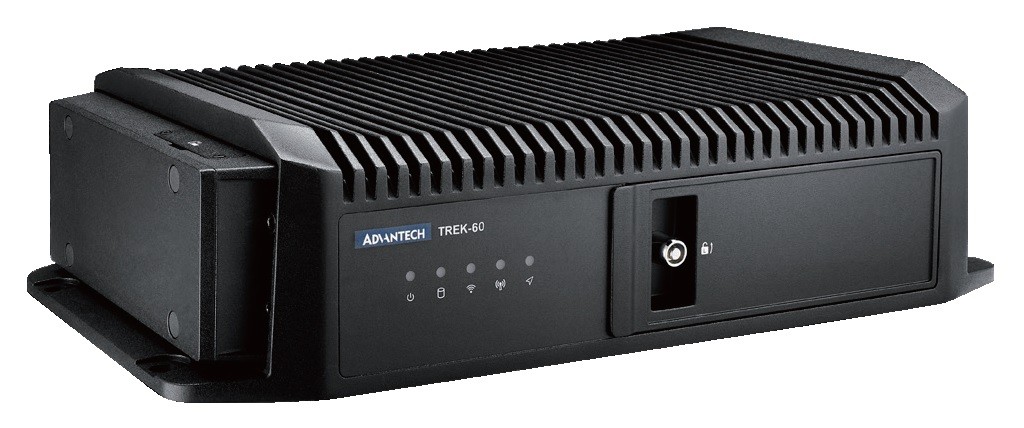

Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// Intel Atom x5-E3940
// 1,6 GHz
// Nvidia Jetson ORIN NX 8G
// Passiv gekühlt
// 8 GB RAM
// 2 x Anzeige
// 1 x USB (Frontseite)
// 4 x USB (Rückseite)
// 6 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 2 x M.2 Slot
// 12V / 24V (per Jumper)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech TREK-60N
Allgemein | ||||
SKU / Artikelnummer | TREK-60N | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
Produkt-ID | TREK-60N-A1A0MN00E | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Apollo Lake | |||
Nummer | Intel Atom x5-E3940 | |||
CPU Kerne | 4 St | |||
Threads | 4 St | |||
Basis Frequenz | 1,6 GHz | |||
Max. Turbo-Taktfrequenz | 1,8 GHz | |||
Cache | 2 MB | |||
Thermal Design Power (TDP) | 9,5 W | |||
Prozessor 2 | Serie | ARM Cortex-A78AE | ||
Nummer | Nvidia Jetson ORIN NX 8G | |||
CPU Kerne | 6 St | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
DIMM Datarate | 1866 MT/s | |||
Steckplätze | 1 St | |||
Maximaler Ausbau | 8 GB | |||
Speicher onBoard | 8 GB | |||
Storage | Solid State Drive (NVMe SSD) | 128 GB | ||
Solid State Drive (mSATA) | 64 GB | |||
Storage | Solid State Drive (mSATA) 64 GB | |||
Grafik | ||||
Prozessor | Nvidia Ampere | |||
Cores | RT Cores | 1024 St | ||
Tensor | 32 St | |||
Erweiterung | ||||
Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | A, E | |
Interface | WiFi+BT | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE, 5G / Storage Module, USB 3.0 | |||
Unterstütze Abmaße | 3042, 3052 | |||
M.2 Key IDs | A, B, E | |||
Storage | M.2, Micro-SD (extern), mSATA | |||
Netzwerk | ||||
G-LAN | Controller | Anzahl | 2 St | |
Wireless | Wi-Fi | Protokoll | 802.11 a/b/g/n/ac | |
Bluetooth | Type | v5.0 | ||
Netzwerk | 2x G-LAN, Wi-Fi, Bluetooth | |||
Externe I/O (Frontseite) | ||||
USB | USB v3.0 | 1 St | ||

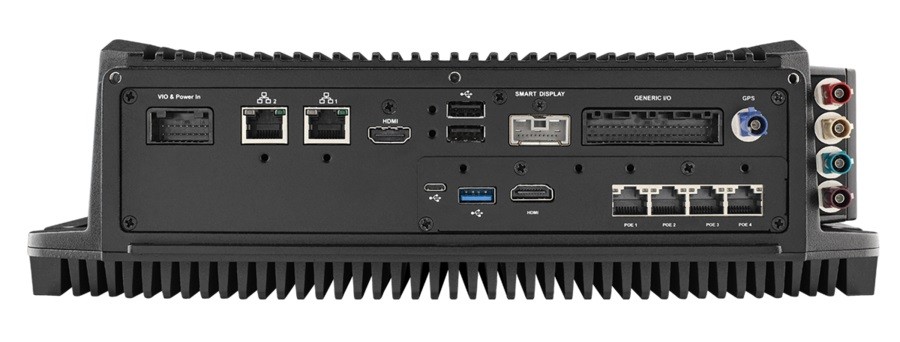

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 2 St | ||
Smart Display | Signale | 12V DC, Audio, USB 2.0 | ||
Ethernet | RJ-45 | 2 St | ||
RJ-45 mit POE | 4 St | |||
USB | USB v2.0 | 2 St | ||
USB v3.0 | 1 St | |||
USBOTG (USB On-The-Go) | 1 St | |||
Vehicle I/O | Signale | 1 x J1708 (mit Isolation), 2 x CAN Bus | ||
Generic I/O | 2 x 4-Draht RS-232 (Standard)/RS-485, 2 x 2-Draht RS-232, 6 x isolierte DI (pf/sg), 4 x isolierte DO, 2 x Line-Out, 2 x Mic-In | |||
Sensor | ||||
3D Sensor | 3D Accelerometer, 3D Gyroscope | |||
GPS Module | u-blox NEO-M8N | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | 12V / 24V (per Jumper) | |||
Anschluss | Vehicle I/O | |||
Ignition (IGN) | Ja | |||
POE | Anschlüsse | 4 St | ||
Protokoll | IEEE 802.3af / 15.4W | |||
Stromversorgung - Eingang | DC: 12V / 24V (per Jumper) | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Einschübe | ||||
Extern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 60°C | ||
Lagerung | -40° bis 80°C | |||
Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
Breite | 314 mm | |||
Tiefe | 172,2 mm | |||
Höhe | 95,3 mm | |||
Schutzart (IP) | IP65 (außer I/O Seite) | |||
Vibration | Referenz Standard | IEC 60721-3-5 | ||
Schock | Referenz Standard | MIL-STD-810G | ||
Gewicht | 5800 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 2 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
WiFi | 1 St | |||
GPS | 1 St | |||
Mobilfunknetz | 1 St | |||
Antennenlöcher | 5 St | |||
Farbe | Schwarz | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Linux | Distribution | Linux | ||
Unterstützte BS | Windows Embedded, Linux | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class B | Ja | ||
CCC | Ja | |||
Weitere Zertifikate / Konformitäten | CB, E-Mark, ISO 7637-2, RCM, SAE J1113, SAE J1455 | |||
RoHS konform | Ja |
