Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// [Intel Core i5-6300U | Intel Core i7-6600U]
// [2,4 | 2,6] GHz
// Passiv gekühlt
// 2 x Anzeige
// 2 x Seriell
// 4 x USB (Frontseite)
// 2 x G-LAN (Frontseite)
// [0 | 4] x G-LAN (Rückseite)
// 4 x Mini-PCIe
// 12V / 24V (per Jumper)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech TS-206
| Allgemein | ||||
| SKU / Artikelnummer | TS-206 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Skylake | ||
| Nummer | Intel Core i5-6300U, Intel Core i7-6600U | |||
| CPU Kerne | 2 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1356 | |||
| Basis Frequenz | 2,4 GHz, 2,6 GHz | |||
| Max. Turbo-Taktfrequenz | 3 GHz, 3,4 GHz | |||
| Cache | 3 MB, 4 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 25 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| DIMM Datarate | 1600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI 128 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 520 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 2048 x 1152 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 4 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 4x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

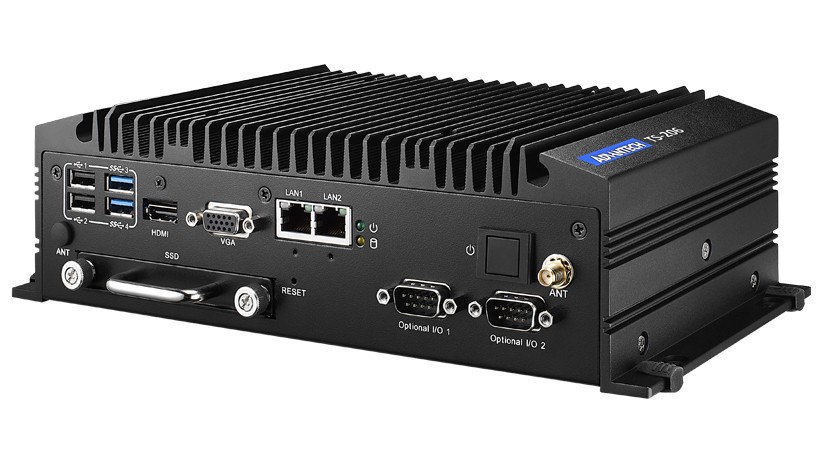

| Externe I/O (Frontseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St, - | |
| Digital I/O | Anzahl | 1 St, - | ||
| Bits | 8-Bit | |||
| Anschluss | 10 Pin Terminal Stecker | |||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||

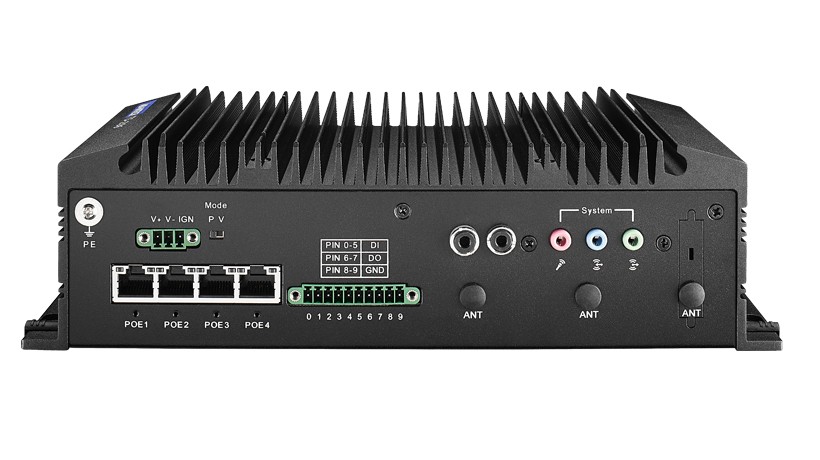

| Externe I/O (Rückseite) | ||||
| Audio | Line-In | 1 St | ||
| Line-Out | 2 St | |||
| Mic-In | 2 St | |||
| Ethernet | RJ-45 mit POE | 4 St, - | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St, - | |
| Digital I/O | Anzahl | 1 St, - | ||
| Bits | 8-Bit | |||
| Anschluss | 10 Pin Terminal Stecker | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V / 24V (per Jumper) | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| POE | Anschlüsse | 4 St, - | ||
| Protokoll | -, IEEE 802.3af / 15.4W | |||
| Stromversorgung - Eingang | DC: 12V / 24V (per Jumper) | |||
| Stromaufnahme Typisch | 26 W | |||
| Stromaufnahme Maximal | 46 W, 76 W | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 55°C, -20° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
| Breite | 264,5 mm | |||
| Tiefe | 75,1 mm | |||
| Höhe | 133 mm | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 5 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 10 (64-bit) | wird unterstützt | |||
| Windows Embedded | WES7E | wird unterstützt | ||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI, E-Mark, ISO 7637-2 | |||
| RoHS konform | Ja | |||
