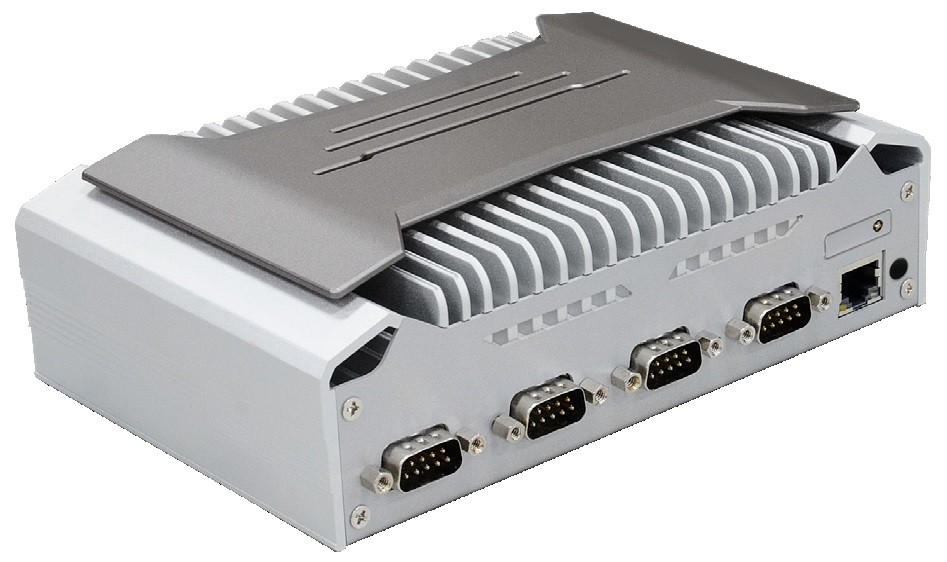

Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// [Intel Core Ultra 5 Prozessor 125U | Intel Core Ultra 7 Prozessor 155U | Intel Core Ultra 7 Prozessor 165H]
// Passiv gekühlt
// 2 x Anzeige
// 3 x Seriell
// 8 x USB (Rückseite)
// 1 x G-LAN (Frontseite)
// 2 x G-LAN (Rückseite)
// 3 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI VC70B-MTH
Allgemein | ||||
SKU / Artikelnummer | VC70B-MTH | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
System | ||||
Prozessor | Vertikales Segment | Mobile | ||
Serie | Intel Meteor Lake | |||
Nummer | Intel Core Ultra 5 Prozessor 125U, Intel Core Ultra 7 Prozessor 155U, Intel Core Ultra 7 Prozessor 165H | |||
CPU Kerne | 12 St, 16 St | |||
Threads | 14 St, 22 St | |||
Sockel | BGA 2049 | |||
Performance-core Grundtaktfrequenz | 1,3 GHz, 1,4 GHz, 2,1 GHz | |||
Performance-core Max Turbo Frequenz | 4,3 GHz, 4,8 GHz, 5 GHz | |||
Efficient-core Grundtaktfrequenz | 0,8 GHz, 0,9 GHz, 1,2 GHz | |||
Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
Cache | 12 MB, 24 MB | |||
Grundleistungsaufnahme des Prozessors | 15 W, 28 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR5 | ||
DIMM Datarate | 6400 MT/s | |||
Maximaler Ausbau | 64 GB | |||
BIOS | AMI SPI 256 Mbit | |||
Grafik | ||||
Prozessor | Intel Arc Graphics, Intel Graphics | |||
Bildschirme (Multidisplay) | 3 Displays | |||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Version | 1.4b | |||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | M | |
Interface | PCIe ×4 (Gen. 4) | |||
Unterstütze Abmaße | 2280 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.0 | |||
Unterstütze Abmaße | 3052 | |||
Slot 3 | Key ID | E | ||
Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
M.2 Key IDs | B, E, M | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Nano SIM | |||
Storage | M.2, Micro-SD (extern) | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
Anzahl | 2 St | |||
Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 3x G-LAN | |||

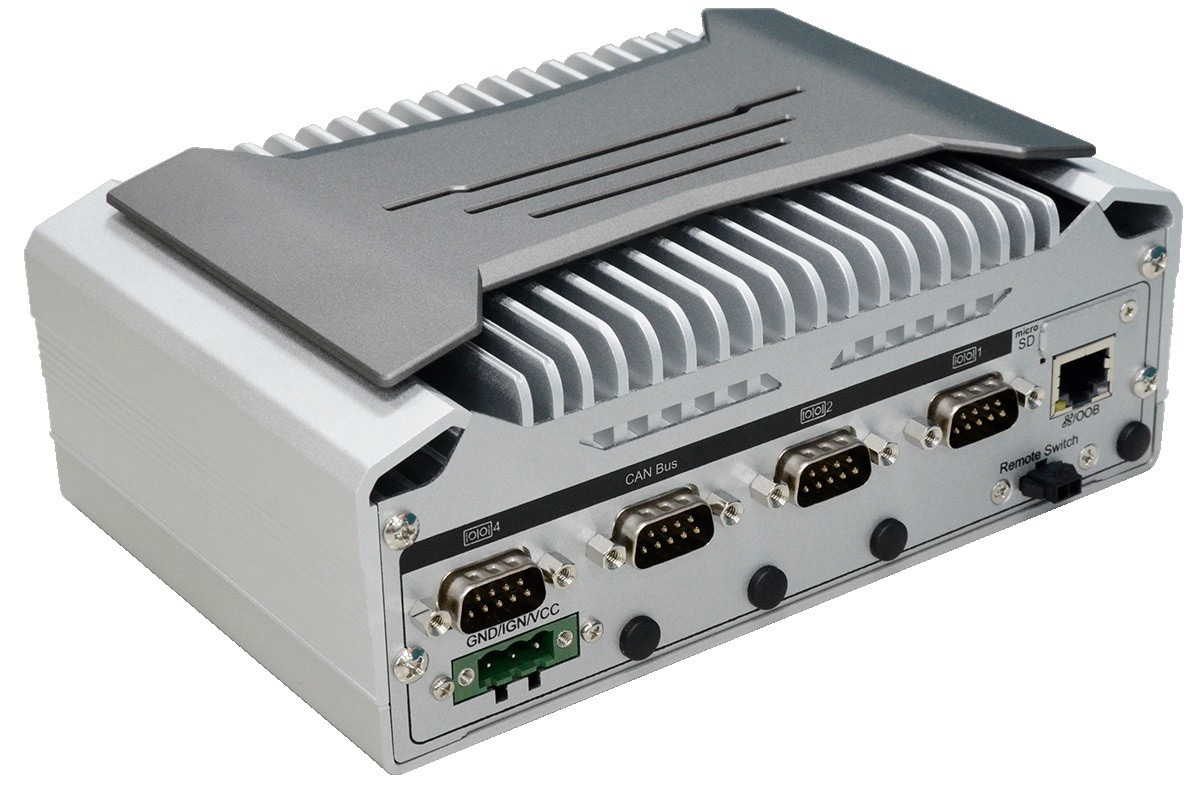

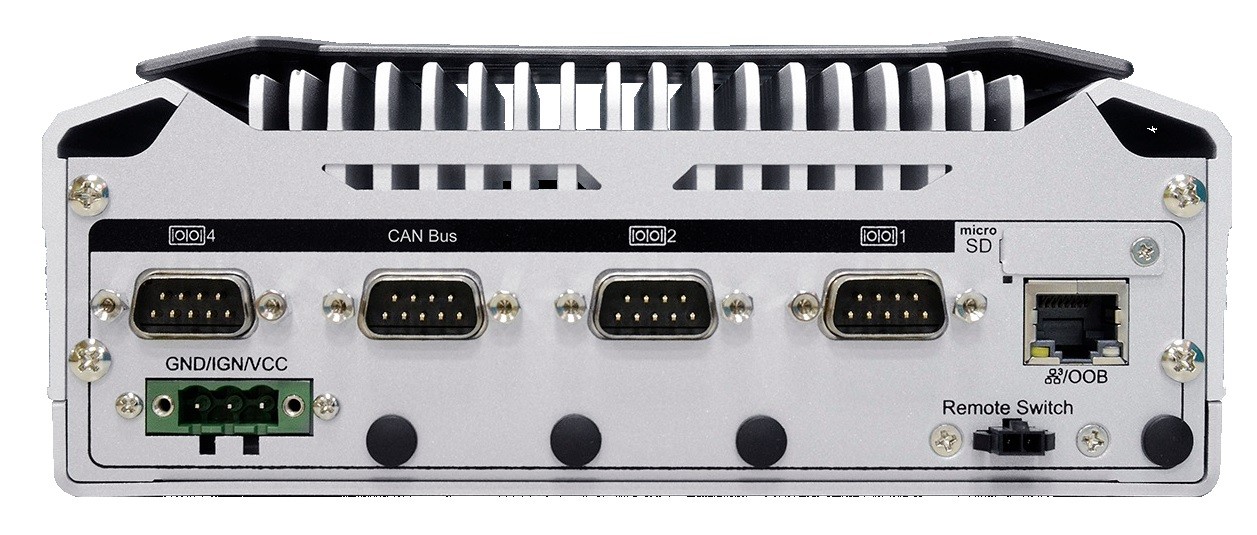

Externe I/O (Frontseite) | ||||
Ethernet | RJ-45 mit OOB | 1 St | ||
Seriell | RS-232 | DB-9 | 1 St | |
RS-232 / 422 / 485 | DB-9 | 2 St | ||
CAN Bus | Anschluss | DB-9 | ||
Stück | 1 St | |||
Protokoll | CAN FD | |||

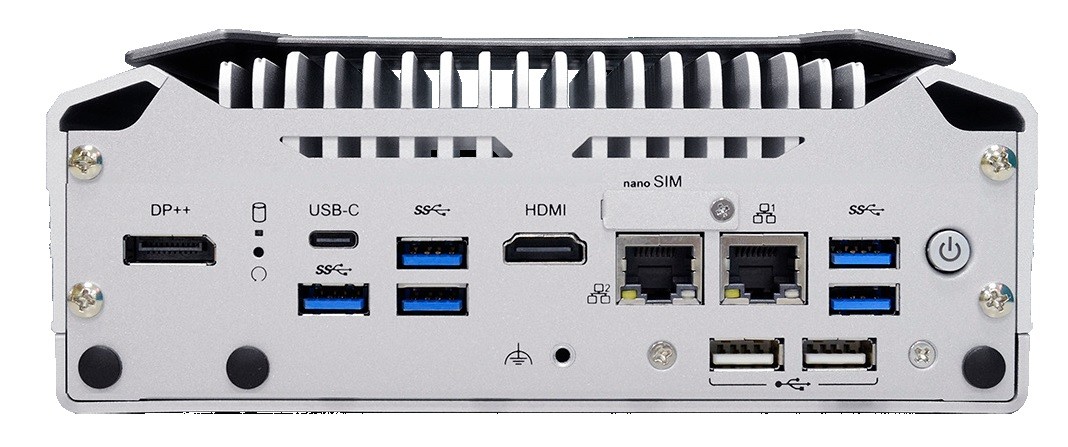

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
DP++ | 1 St | |||
DP USB-C | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 2 St | ||
USB v3.2 (Gen 2) | 5 St | |||
USB v3.2 (Gen 2, Type C) | 1 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | 3 Pin Terminal Stecker | |||
Ignition (IGN) | Ja | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 50°C, -20° bis 70°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
Breite | 181,6 mm | |||
Tiefe | 118,4 mm | |||
Höhe | 73 mm | |||
Vibration | Referenz Standard | MIL-STD-810G Method 514.6 | ||
Schock | Referenz Standard | MIL-STD-810G Method 516.6 Procedure I | ||
Gewicht | 3000 g | |||
Bedienelemente | Power | 1 St | ||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Antennenlöcher | 7 St | |||
Material | Aluminium | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Windows 11 IoT | wird unterstützt | |||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
Weitere Zertifikate / Konformitäten | E-Mark | |||
RoHS konform | Ja |
