Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// Intel Atom x5-E3940
// 1,6 GHz
// Passiv cooled
// 8 GB RAM
// 3 x Serial
// 2 x USB (Front page)
// 2 x G-LAN (Front page)
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: GIGAIPC QBIX-WP-APLA3940H-A1
| Allgemein | ||||
| SKU / Artikelnummer | QBIX-WP-APLA3940H-A1 | |||
| Produktgrunddaten | ||||
| Hersteller | GIGAIPC | |||
| Produkt-ID | 9BQW3940AMR-SI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x5-E3940 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 9,5 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Datarate | 1866 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 8 GB | |||
| Storage | Solid State Drive (M.2) | 256 GB | ||
| Storage | Solid State Drive (M.2) 256 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 500 | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Audio | ||||
| Chipsatz | Realtek ALC269 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

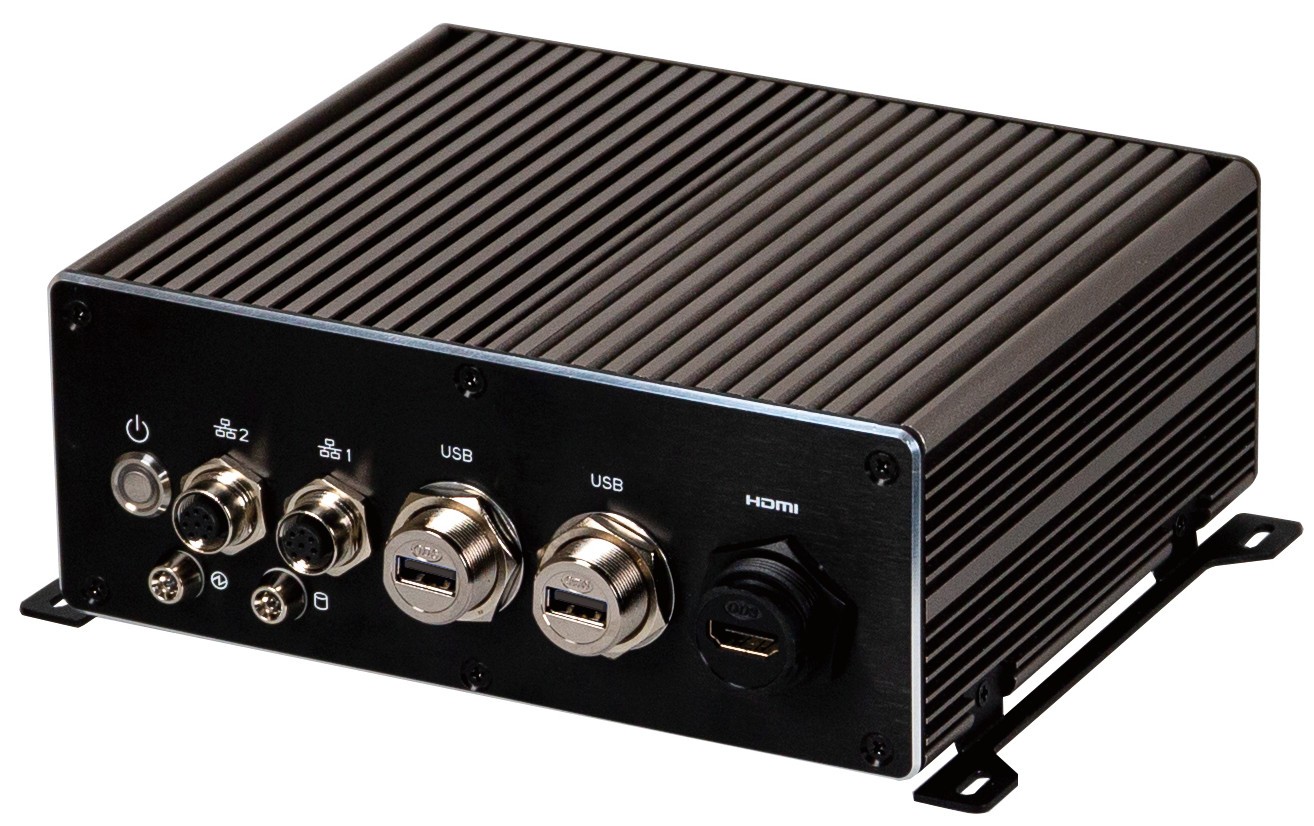

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI-IP67 | 1 St | ||
| Ethernet | M12 Steckverbinder | 2 St | ||
| USB | USB v2.0 (IP67) | 2 St | ||
| M12 Steckverbinder | Ja | |||

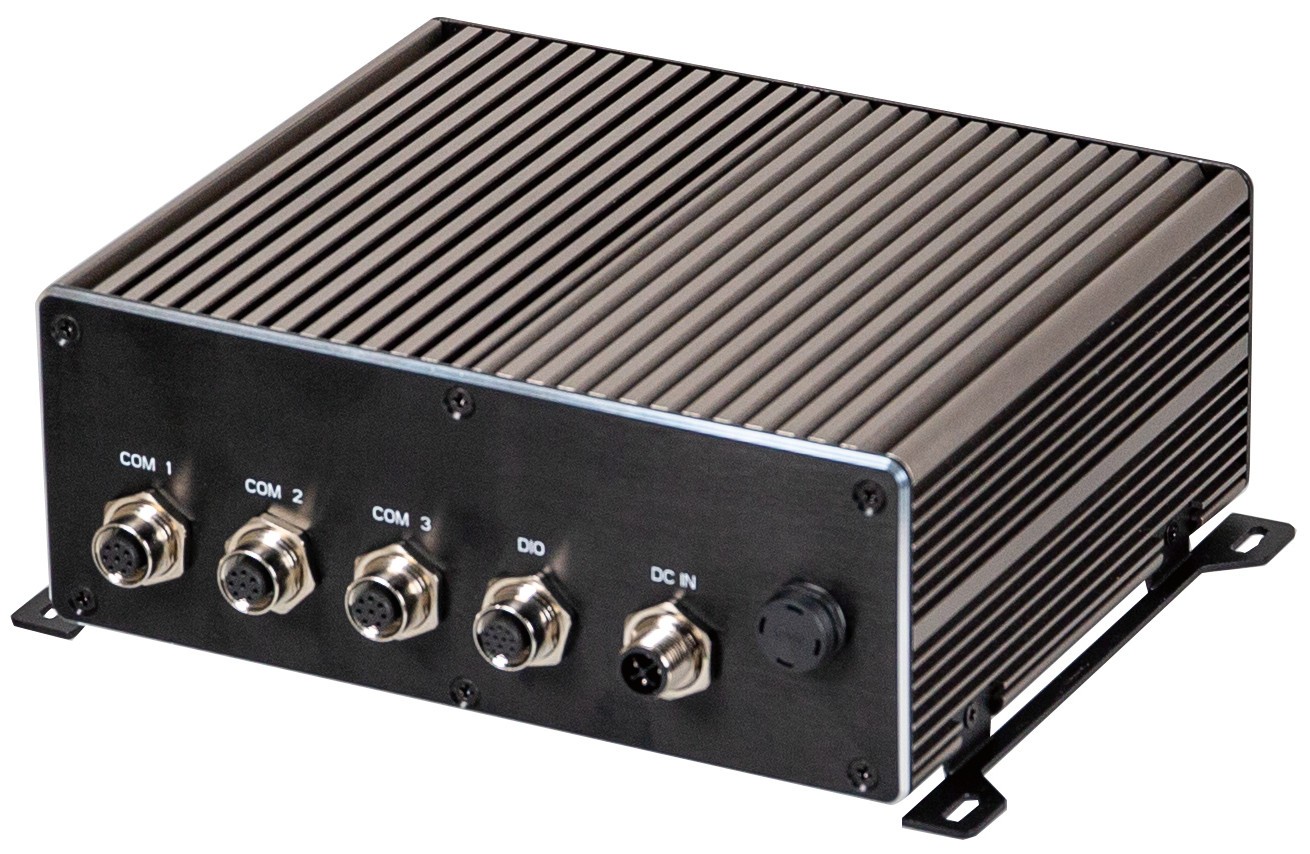

| Externe I/O (Rückseite) | ||||
| Seriell | RS-232 | DB-9 | 2 St | |
| M12 Steckverbinder | 1 St | |||
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| M12 Steckverbinder | 1 St | |||
| Digital I/O | Bits | 8-Bit | ||
| Anschluss | M12 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | M12 | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 80°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
| Breite | 188 mm | |||
| Tiefe | 155 mm | |||
| Höhe | 72 mm | |||
| Schutzart (IP) | IP67 | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 50G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
