Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// [Intel Atom x7-E3950 | Intel Celeron J3455E]
// [1,5 | 1,6] GHz
// Passiv gekühlt
// 4 GB RAM
// 2 x Anzeige
// [4 | 6] x Seriell
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 1 x Mini-PCIe
// 2 x M.2 Slot
// 12~48V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: MSI MS-9B17
Allgemein | ||||
SKU / Artikelnummer | MS-9B17 | |||
Produktgrunddaten | ||||
Hersteller | MSI | |||
System | ||||
Prozessor | Serie | Intel Apollo Lake | ||
Nummer | Intel Atom x7-E3950, Intel Celeron J3455E | |||
CPU Kerne | 4 St | |||
Threads | 4 St | |||
Sockel | BGA 1296 | |||
Basis Frequenz | 1,5 GHz, 1,6 GHz | |||
Cache | 4 MB | |||
Thermal Design Power (TDP) | 10 W, 12 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR4 | ||
Frequenz | 2133 / 2400 MHz | |||
Maximaler Ausbau | 8 GB | |||
Speicher onBoard | 4 GB | |||
BIOS | AMI BIOS | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Bildschirme (Multidisplay) | 2 Displays | |||
DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
Erweiterung | ||||
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
PCIe Schnittstellen | 1x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | M | |
Interface | SATA III | |||
Unterstütze Abmaße | 2242 | |||
Slot 2 | Key ID | B | ||
Interface | PCIe ×1 (Gen. 2), USB 2.0 | |||
Unterstütze Abmaße | 3042 | |||
M.2 Key IDs | B, M | |||
SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC887 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

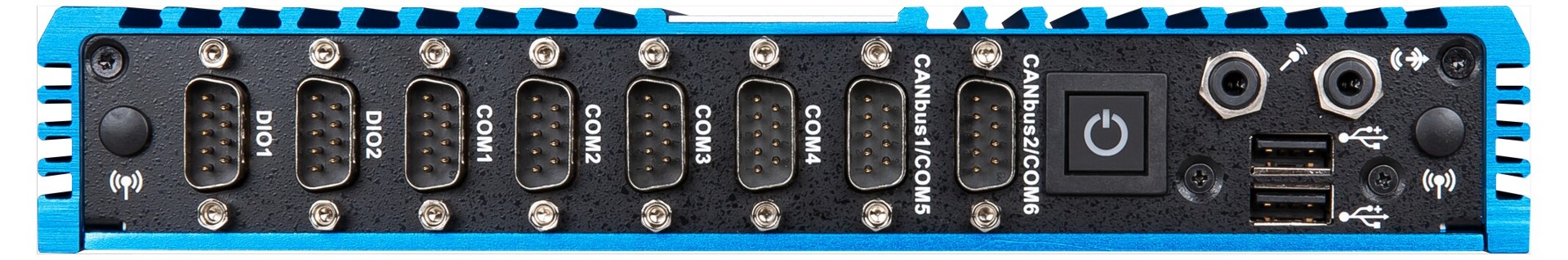

Externe I/O (Frontseite) | ||||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Seriell | RS-232 | DB-9 | 2 St, 4 St | |
RS-232 / 422 / 485 | DB-9 | 2 St | ||
Digital I/O | Anzahl | 1 St | ||
Bits | 16-Bit | |||
Anschluss | DB-9 | |||
USB | USB v2.0 | 2 St | ||
CAN Bus | Anschluss | -, DB-9 | ||
Stück | 2 St, - | |||
Protokoll | CAN 2.0B | |||

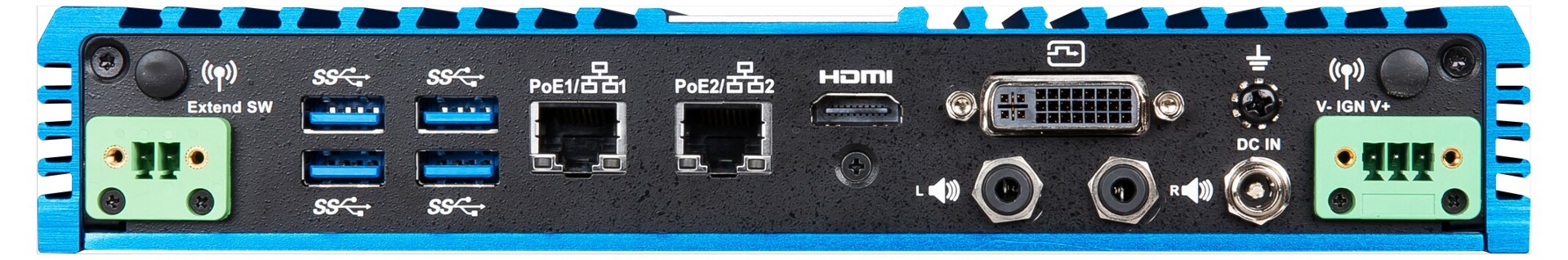

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
DVI | DVI-D Signal | 1 St | ||
Audio | Speaker-Out | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.0 | 4 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Infineon SLB 9665 XT 2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~48V | |||
Anschluss | Hohlstecker | |||
DC | Weitbereich | Ja | ||
Bereich | 12~48V | |||
Anschluss | 3 Pin Terminal Stecker | |||
POE | Anschlüsse | 2 St, - | ||
Protokoll | -, IEEE 802.3af / 15.4W | |||
Stromversorgung - Eingang | DC: 12~48V,12~48V | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -10° bis 60°C, -20° bis 70°C | ||
Lagerung | -20° bis 80°C | |||
Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
Lagerung | 10 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
Breite | 170 mm | |||
Tiefe | 235 mm | |||
Höhe | 39 mm | |||
Vibration | Referenz Standard | IEC 61373 | ||
Schock | Referenz Standard | IEC 61373 | ||
Gewicht | 1520 g | |||
Bedienelemente | Power | 1 St | ||
Power (Terminal Anschluss) | 1 St | |||
Antennenlöcher | 6 St | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Unterstützte BS | Windows | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
Weitere Zertifikate / Konformitäten | BSMI, E-Mark, EN 50155, RCM, VCCI |
