Industrial Real-Time Embedded System (RTES)
// Embedded System
// Intel Atom x6414RE
// 1,5 GHz
// 8 GB RAM
// 1 x Anzeige
// 1 x Seriell
// 2 x USB (Frontseite)
// 2 x G-LAN (Frontseite)
// 1 x M.2 Slot
// 24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

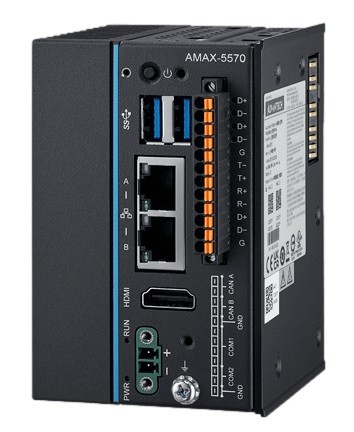

Basismodul: Advantech AMAX-5570 V2
| Allgemein | ||||
| SKU / Artikelnummer | AMAX-5570 V2 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6414RE | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 1,5 GHz | |||
| Cache | 1,5 MB | |||
| Thermal Design Power (TDP) | 9 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Speicher onBoard | 8 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 64 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 64 GB | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | SATA III, USB 3.0 | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | B | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8119I (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| M2M | Protokoll | Message Queuing Telemetry Transport (MQTT) | ||
| Software Features | EtherCAT für industrielle Echtzeit-Kommunikation, Modbus TCP für industrielle Integration, OPC UA für standardisierte Datenintegration | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | 5 Pin Terminal Stecker | 1 St | |
| RS-485 | 3 Pin Terminal Stecker | 1 St | ||
| USB | USB v3.2 (Gen 1) | 2 St | ||
| CAN Bus | Anschluss | 4 Pin Terminal Stecker | ||
| Stück | 2 St | |||
| Protokoll | CANopen | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 24V | |||
| Stromaufnahme Typisch | 15,8 W | |||
| Stromaufnahme Maximal | 72 W | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 65,3 mm | |||
| Tiefe | 70 mm | |||
| Höhe | 100 mm | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Referenz Standard | IEC 68-2-27 | ||
| mit SSD | 50G | |||
| Gewicht | 550 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Power | 1 St | ||
| System Status | 1 St | |||
| Farbe | Dunkel Grau | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail) | |||
| Zubehör | -, mit CODESYS CDS Control, mit CODESYS CDS Control+Target/WebVisu, mit CODESYS CDS Control+Target/WebVisu+SoftMotion, mit CODESYS CDS Control+WebVisu, mit CODESYS CDS Control+WebVisu+SoftMotion, mit CODESYS CDS Control+WebVisu+SoftMotion+CNC&Robotics | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | -, wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | BSMI, UL 61010-2 | |||
| RoHS konform | Ja | |||
