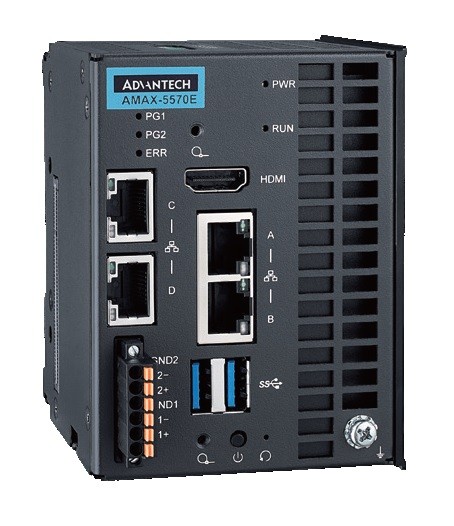

Advantech AMAX-5570E V2

AMAX-5570E-0200X6A, AMAX-5570E-100X6A, AMAX-5570E-102X6A, AMAX-5570E-106X6A, AMAX-5570E-200X6A, AMAX-5570E-202X6A, AMAX-5570E-206X6A, AMAX-5570E-208X6A

Industrial Real-Time Embedded System (RTES)

PRODUKT-FEATURES

// Embedded System
// Intel Atom x6414RE
// 1,5 GHz
// 8 GB RAM
// 1 x Anzeige
// 2 x Seriell
// 2 x USB (Frontseite)
// 4 x G-LAN (Frontseite)
// 1 x M.2 Slot
// 24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech AMAX-5570E V2

Allgemein
SKU / ArtikelnummerAMAX-5570E V2AMAX-5570E-0200X6A, AMAX-5570E-100X6A, AMAX-5570E-102X6A, AMAX-5570E-106X6A, AMAX-5570E-200X6A, AMAX-5570E-202X6A, AMAX-5570E-206X6A, AMAX-5570E-208X6A
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieIntel Elkhart Lake
NummerIntel Atom x6414RE
CPU Kerne4 St
Threads4 St
SockelBGA 1493
Basis Frequenz1,5 GHz
Cache1,5 MB
Thermal Design Power (TDP)9 W
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR4
Speicher onBoard8 GB
StorageEmbedded MultiMedia Card (eMMC)128 GB
StorageEmbedded MultiMedia Card (eMMC) 128 GB
Grafik
ProzessorIntel UHD Graphics
HDMIMaximale Auflösung1920 x 1080 bei 60 Hz
Erweiterung
M.2Slot 1InterfaceUSB 3.0
Netzwerk
G-LANControllerChipsatzRealtek RTL8119I (10/100/1000 Mbps)
Anzahl4 St
M2MProtokollMessage Queuing Telemetry Transport (MQTT)
Software FeaturesEtherCAT für industrielle Echtzeit-Kommunikation, Modbus TCP für industrielle Integration, OPC UA für standardisierte Datenintegration
Netzwerk4x G-LAN
Externe I/O (Frontseite)
AnzeigeHDMI1 St
EthernetRJ-454 St
USBUSB v3.2 (Gen 1)2 St
Externe I/O (seitlich)
SeriellRS-4852 Pin Terminal Stecker2 St
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich24V
Anschluss5 Pin Terminal Stecker
RedundantJa, Dual DC
Stromversorgung - EingangDC: 24V
Stromaufnahme Typisch15,8 W
Stromaufnahme Maximal79,2 W
Mechanik / Umgebung
TemperaturBetrieb-25° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite74,8 mm
Tiefe70 mm
Höhe100 mm
VibrationVibration2G, 5~500 Hz
Referenz StandardIEC 68-2-64
SchockReferenz StandardIEC 68-2-27
mit SSD50G
Gewicht780 g
BedienelementePower1 St
Reset1 St
StatusanzeigenPower1 St
Fehler1 St
System Status2 St
FarbeDunkel Grau
MaterialAluminium
MontageoptionHutschiene (DIN Rail)
Zubehör-, mit CODESYS CDS Control, mit CODESYS CDS Control+Target/WebVisu, mit CODESYS CDS Control+Target/WebVisu+SoftMotion, mit CODESYS CDS Control+WebVisu, mit CODESYS CDS Control+WebVisu+SoftMotion, mit CODESYS CDS Control+WebVisu+SoftMotion+CNC&Robotics
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)-, wind unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass AJa
Weitere Zertifikate / KonformitätenBSMI, UL 61010-2
RoHS konformJa
