Advantech USM-500

USM-500-7400AA1, USM-500-W4000AA1

Medical Embedded System

PRODUKT-FEATURES

// Medical Embedded System
// [- | Intel Core i7-12700E]
// [16 GB | -] RAM
// 3 x Anzeige
// 2 x USB (Frontseite)
// 10 x USB (Rückseite)
// 4 x G-LAN (Rückseite)
// 1 x PCIe x4
// 1 x PCIe x8
// 1 x PCIe x16
// 2 x M.2 Slot

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech USM-500

Allgemein
SKU / ArtikelnummerUSM-500USM-500-7400AA1, USM-500-W4000AA1
Produktgrunddaten
HerstellerAdvantech
System
ProzessorSerieIntel Alder Lake / Raptor Lake
Nummer-, Intel Core i7-12700E
CPU Kerne12 St, -
Threads20 St, -
SockelLGA 1700 (H6)
Performance-core Grundtaktfrequenz2,1 GHz, -
Performance-core Max Turbo Frequenz4,8 GHz, -
Efficient-core Grundtaktfrequenz1,6 GHz, -
Efficient-core Max Turbo Frequenz3,6 GHz, -
Cache25 MB, -
Thermal Design Power (TDP)65 W
ChipsatzIntel R680E
SpeicherAufbau288 Pin DIMM DDR5
Memory TypeDDR5
DIMM TypeUnbuffered DIMM
Frequenz4800 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird unterstützt
Speicher onBoard16 GB, -
StorageSolid State Drive (NVMe SSD)512 GB, -
Grafik
Prozessor-, Intel UHD Graphics 770
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0a
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
eDP (embedded Display Port)Maximale Auflösung3840 x 2160 bei 60 Hz
Erweiterung
PCIe x4Generation3
x4 Signal1 St
PCIe x8Generation3
x8 Signal1 St
PCIe x16x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x4, 1x PCIe x8, 1x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4, SATA III
Unterstütze Abmaße2280
Slot 2Key IDE
InterfaceWLAN
Unterstütze Abmaße2230
M.2 Key IDsE, M
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl3 St
Netzwerk4x G-LAN
Interne I/O
SeriellRS-232Ports (2.54 mm Pitch)5 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
AnzeigeeDP (embedded Display Port) Lanes 1 St
Serial-ATARaid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10

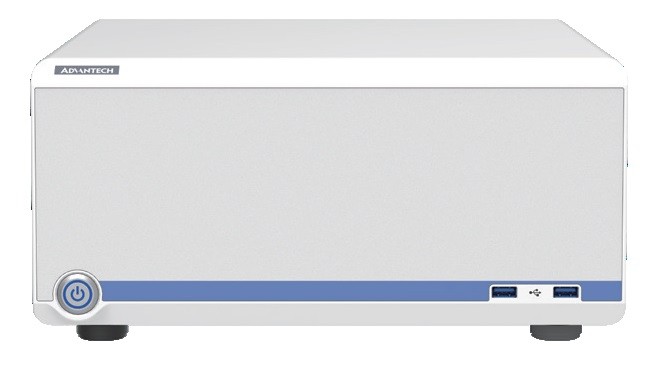

Externe I/O (Frontseite)
USBUSB v3.2 (Gen 2)2 St

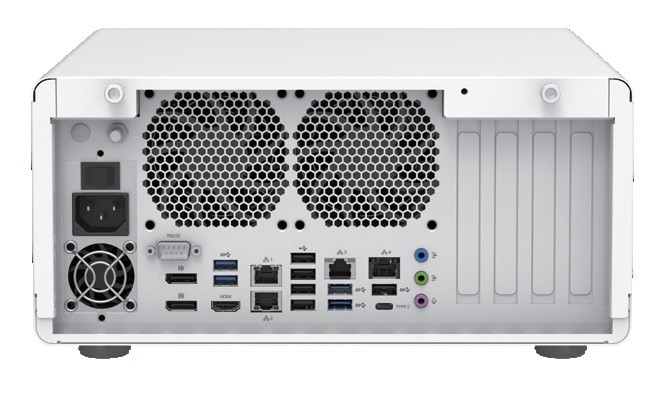

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport2 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-454 St
USBUSB v2.04 St
USB v3.2 (Gen 2)5 St
USB v3.2 (Gen 2, Type C)1 St
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)ACBereich100~240V
Eingangsfrequenz50~60 Hz
Einschübe1 St
AnschlussC14
Stromversorgung - EingangAC: 100~240V
Stromaufnahme Maximal900 W
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
AbmaßeFormfaktorMedical Embedded System
Breite320 mm
Tiefe329,5 mm
Höhe145 mm
Gewicht10000 g
BedienelementePower1 St
StatusanzeigenPower1 St
Slot BracketsStandard4 St
FarbeWeiß
Betriebssysteme / Software
WindowsWindows Server 2022wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
Windows 11 IoTwird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass BJa
CCCJa
Weitere Zertifikate / KonformitätenIEC 60601-1-2:2014, IEC 60601-1:2015, Radio Equipment Directive (RED)
RoHS konformJa
