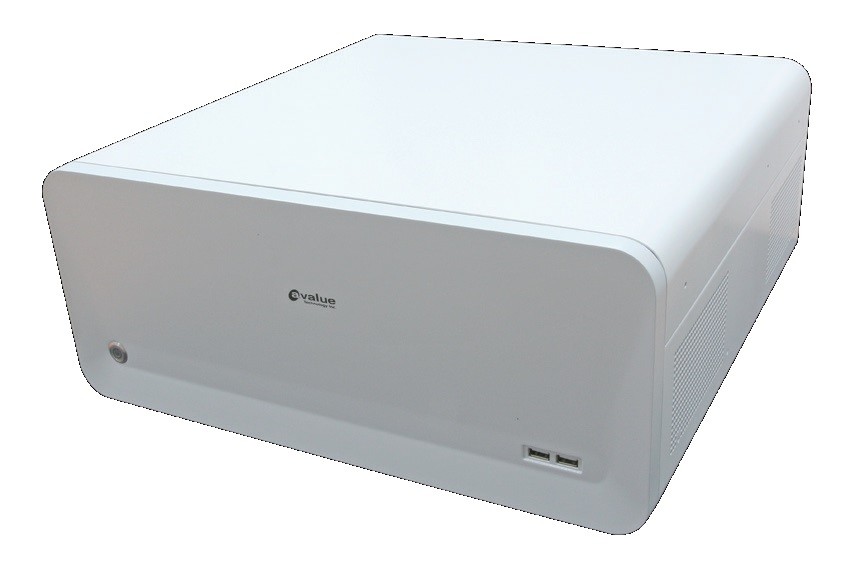

Medical Embedded System
// Medical Embedded System
// Intel Alder Lake / Raptor Lake / Raptor Lake Refresh / Bartlett Lake-S
// Aktiv (Lüfterkühlung) cooled
// 3 x Display
// 1 x Serial

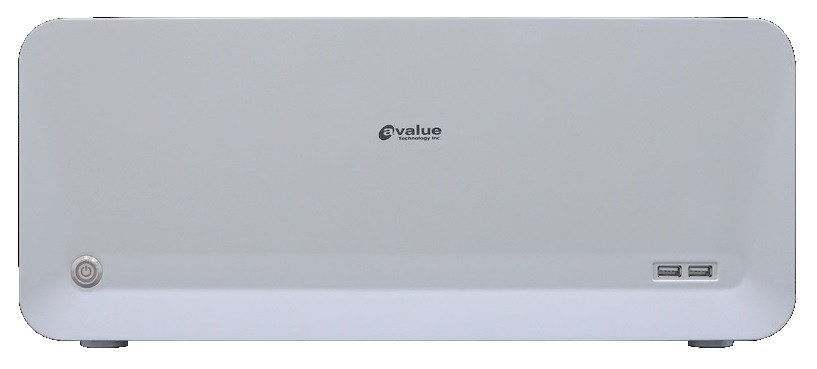

// 2 x USB (Front page)
// 8 x USB (Back side)
// 4 x G-LAN (Back side)
// 1 x PCIe x2
// 3 x PCIe x4
// 2 x PCIe x16
// 2 x M.2 Slot
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Avalue MAB-T690
| Allgemein | ||||
| SKU / Artikelnummer | MAB-T690 | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| Produkt-ID | MAB-T690-A1-1R | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake / Raptor Lake Refresh / Bartlett Lake-S | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 125 W | |||
| Chipsatz | Intel R680E | |||
| Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered DIMM | |||
| DIMM Datarate | 4800 MT/s | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 192 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6126D | |
| Grafik | ||||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 30 Hz | ||
| Version | 2.1b | |||
| Displayport | Maximale Auflösung | 7680 x 4320 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| PCIe x2 | Generation | 3 | ||
| x2 Signal | 1 St | |||
| PCIe x4 | x4 Signal | 3 St | ||
| PCIe x16 | x8 Signal | Generation | 5 | |
| Anzahl | 2 St | |||
| PCIe Schnittstellen | 1x PCIe x2, 3x PCIe x4, 2x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2280, 22110 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2280, 22110 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 2 St | |||
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Externe I/O (Frontseite) | ||||
| USB | USB v2.0 | 2 St | ||

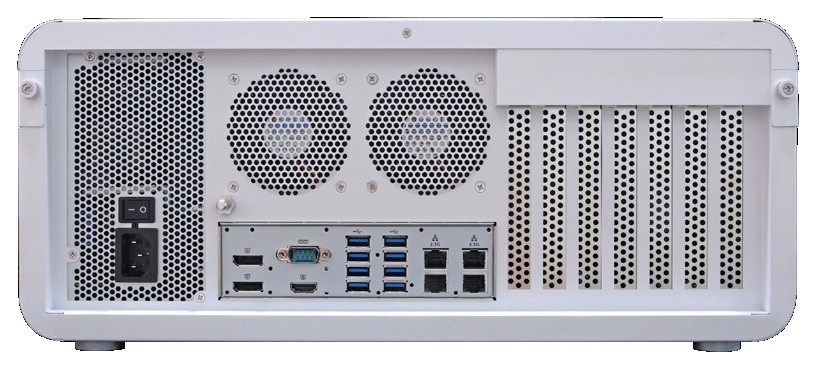

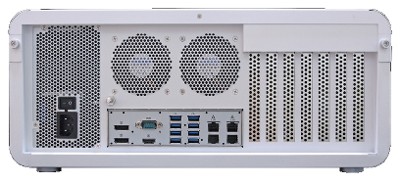

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 2 St | |||
| Ethernet | RJ-45 | 4 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| USB | USB v3.2 (Gen 2) | 8 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | AC | Einschübe | 1 St | |
| Anschluss | C14 | |||
| Stromaufnahme Maximal | 1.000 W | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Einschübe | ||||
| Extern | Einbauschacht 3.5" | 4 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 40°C | ||
| Lagerung | -20° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Medical Embedded System | ||
| Vibration | Vibration | 0,5G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Sturzprüfung | Referenz Standard | ISTA-2A | ||
| Gewicht | 10000 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Slot Brackets | Standard | 7 St | ||
| Farbe | Weiß | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 | Wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
