Medical Embedded System
// Medical Embedded System
// [Intel Core Ultra 5 Prozessor 125H | Intel Core Ultra 7 Prozessor 155H]
// Passiv cooled
// 1 x Display
// 4 x Serial
// 2 x USB (Front page)
// 4 x USB (Back side)
// 2 x G-LAN (Back side)
// 1 x PCIe x4
// 3 x M.2 Slot
// 9~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

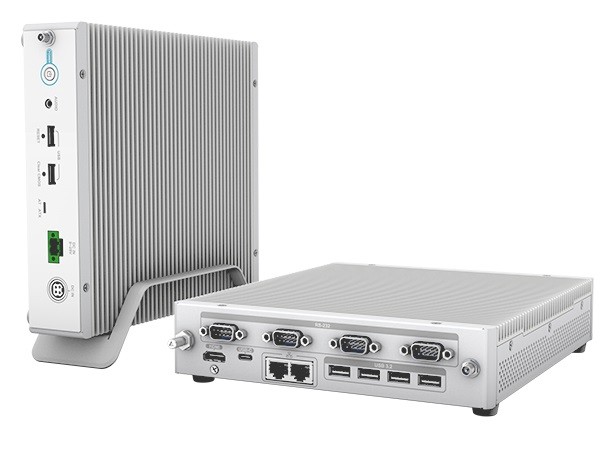

Basismodul: IEI HTB-300-MTL-H
| Allgemein | ||||
| SKU / Artikelnummer | HTB-300-MTL-H | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Serie | Intel Meteor Lake | ||
| Nummer | Intel Core Ultra 5 Prozessor 125H, Intel Core Ultra 7 Prozessor 155H | |||
| CPU Kerne | 14 St, 16 St | |||
| Threads | 18 St, 22 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,2 GHz, 1,4 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,7 GHz, 0,9 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
| Cache | 18 MB, 24 MB | |||
| Grundleistungsaufnahme des Prozessors | 28 W | |||
| Maximale Turbo-Leistungsaufnahme | 115 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Grafik | ||||
| Prozessor | Intel Arc Graphics | |||
| HDMI | Version | 2.1 | ||
| Displayport | Version | 1.2 | ||
| Erweiterung | ||||
| PCIe x4 | Generation | 4 | ||
| x4 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | A, E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | A, E, M | |||
| Mobile PCI Express Module (MXM) | wird unterstützt | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| Audio | Combo Jack | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP USB-C | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 4 St | |
| USB | USB v3.2 (Gen 2) | 4 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 9~28V | |
| Anschluss | 2 Pin Terminal Stecker | |||
| DC | Bereich | 19V | ||
| Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
| Stromversorgung - Eingang | DC: 9~28V,19V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 40°C | ||
| Lagerung | -20° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Medical Embedded System | ||
| Breite | 232 mm | |||
| Tiefe | 202 mm | |||
| Höhe | 43,5 mm | |||
| Vibration | Vibration | 1G, 5~500 Hz | ||
| Schock | Messdaten | 15G, halben Sinusschwingung, 11 ms Dauer | ||
| mit SSD | 5G | |||
| Gewicht | 2045 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Power | 1 St | ||
| SMA-Anschluss | 2 St | |||
| Farbe | Weiß | |||
| Material | Aluminium | |||
| Montageoption | Armhalterung, Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 | Wird unterstützt | ||
| Linux | Distribution | Ubuntu 22.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | IEC 60601-1-2:2014, IEC 60601-1:2015 | |||
| RoHS konform | Ja | |||
