COM Express Basic
// COM Express Basic
// [Intel Core i3-1320PE | Intel Core i3-13300HE | Intel Core i5-1340PE | Intel Core i5-13600HE | Intel Core i7-1370PE | Intel Core i7-13800HE]
// 262 Pin SO-DIMM DDR5
// LVDS
// 1 x G-LAN
// 12 x USB (internal)
// Digital I/O (8-Bit)
// 7 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

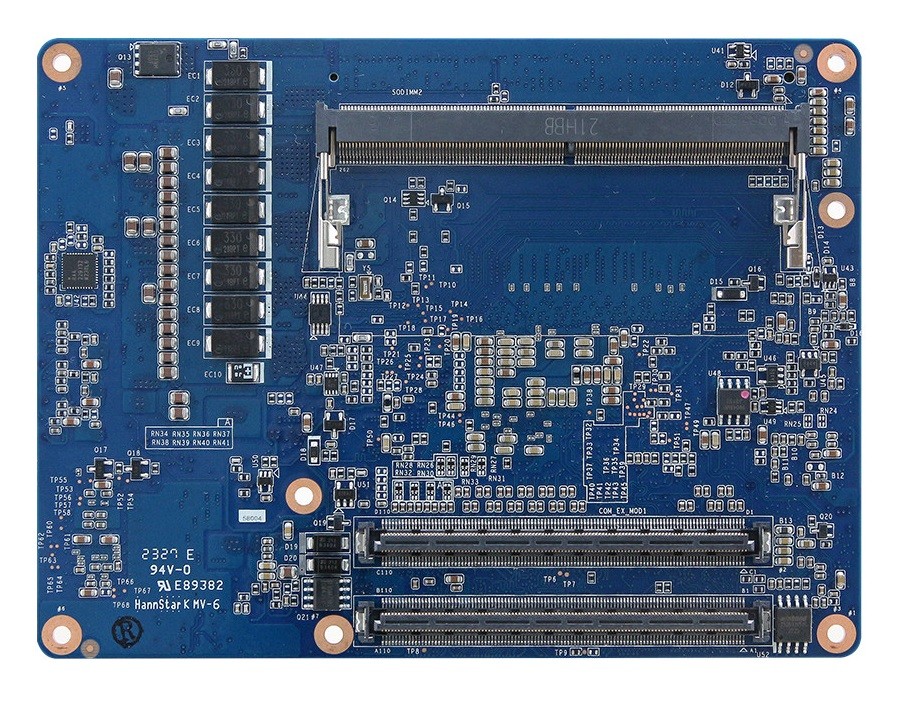

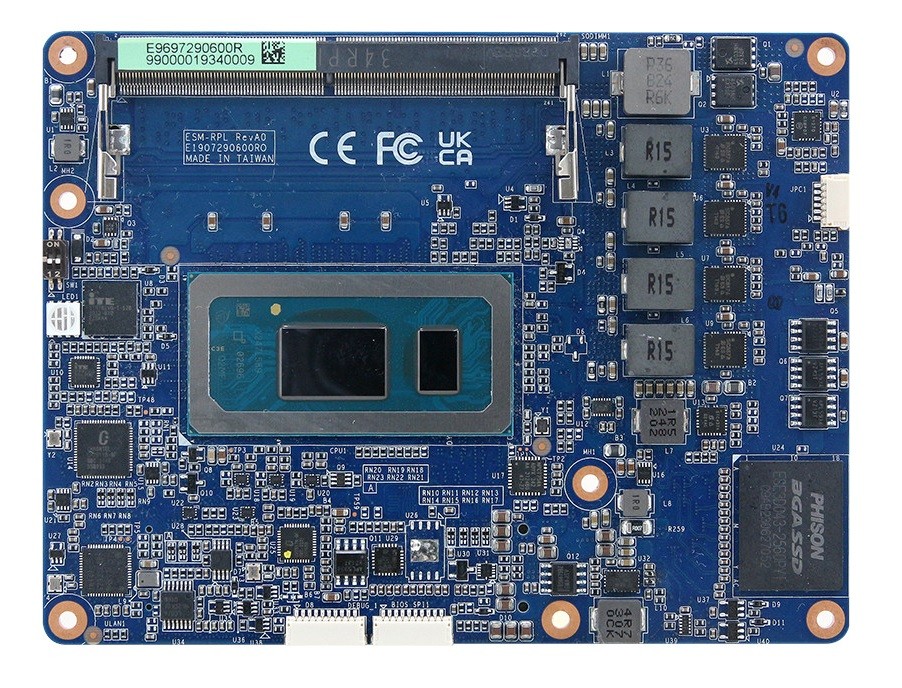

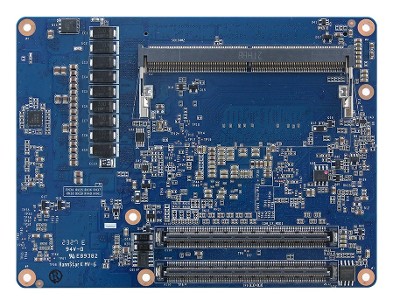

Basismodul: Avalue ESM-RPL
| Allgemein | ||||
| SKU / Artikelnummer | ESM-RPL | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Raptor Lake | |||
| Nummer | Intel Core i3-1320PE, Intel Core i3-13300HE, Intel Core i5-1340PE, Intel Core i5-13600HE, Intel Core i7-1370PE, Intel Core i7-13800HE | |||
| CPU Kerne | 8 St, 12 St, 14 St | |||
| Threads | 12 St, 16 St, 20 St | |||
| Sockel | BGA 1744 | |||
| Basis Frequenz | 1,7 GHz, 1,8 GHz, 1,9 GHz, 2,1 GHz, 2,5 GHz, 2,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,6 GHz, 4,8 GHz, 5 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,4 GHz, 3,6 GHz, 3,7 GHz, 4 GHz | |||
| Cache | 12 MB, 18 MB, 24 MB | |||
| Thermal Design Power (TDP) | 28 W, 45 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5782VG | |
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Version | 2.1 | ||
| Displayport | Version | 1.4a | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7511B | |||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 7 St | |||
| PCIe x4 | Generation | 4 | ||
| x4 Signal (Interface) | 2 St | |||
| PCIe x8 | Generation | 4, - | ||
| x8 Signal (Interface) | 1 St, - | |||
| PCIe Schnittstellen | 2x PCIe x4, 7x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Intel Integrated Audio | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.2 | Interface | 4 St | ||
| Anzeige | Display Port Interface | 1 St | ||
| DDI Interface | 3 St | |||
| HDMI Interface | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Nuvoton NPCT754AADYX | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~19V | |||
| Anschluss | COM Express Anschluss (220 Pins, Row A +B) | |||
| Stromversorgung - Eingang | DC: 9~19V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Kernel | 5.x | |||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 125 mm | |||
| Tiefe | 95 mm | |||
| Gewicht | 200 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | PICMG COM Express R3.1, Type 6 | |||
| RoHS konform | Ja | |||
