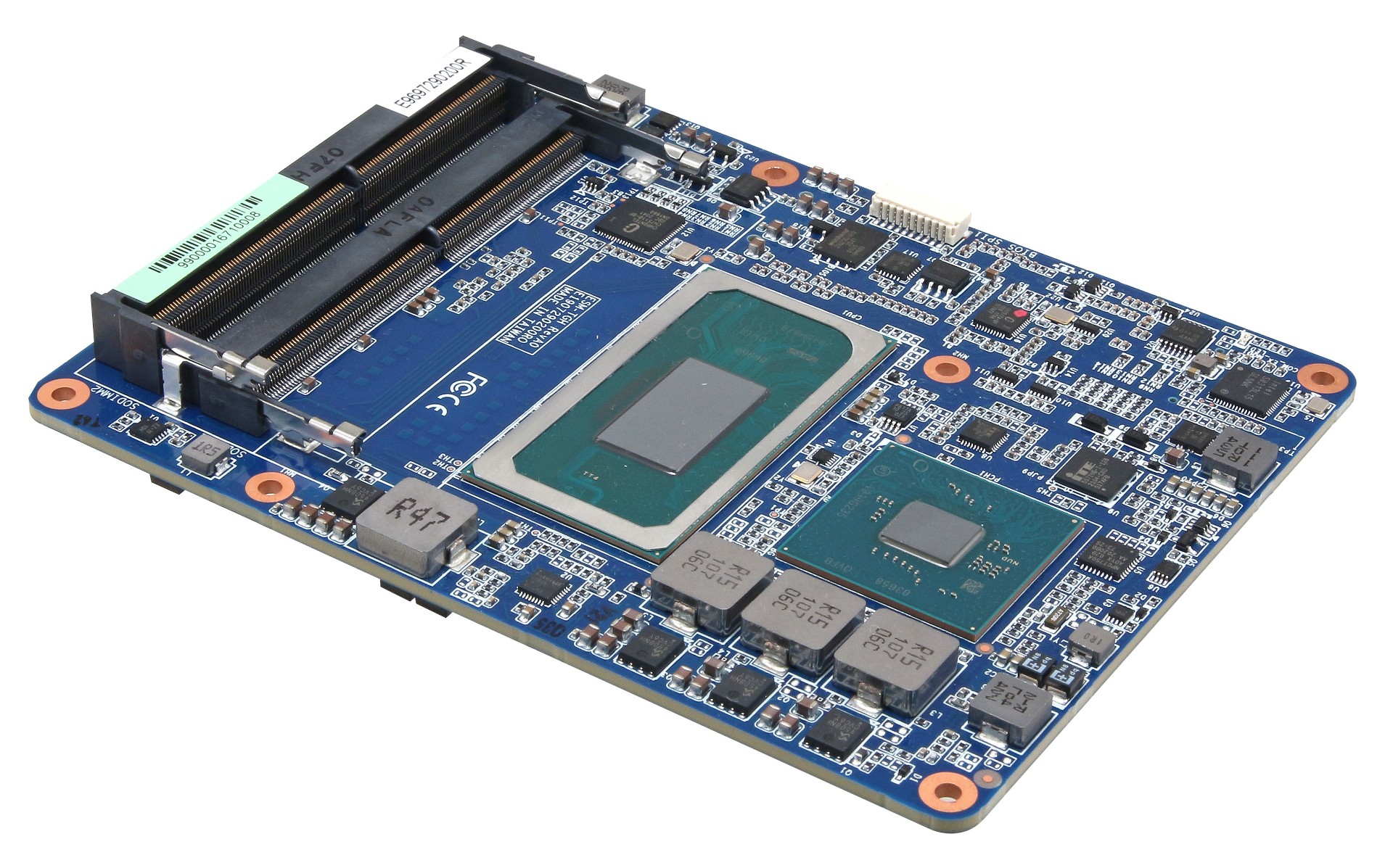

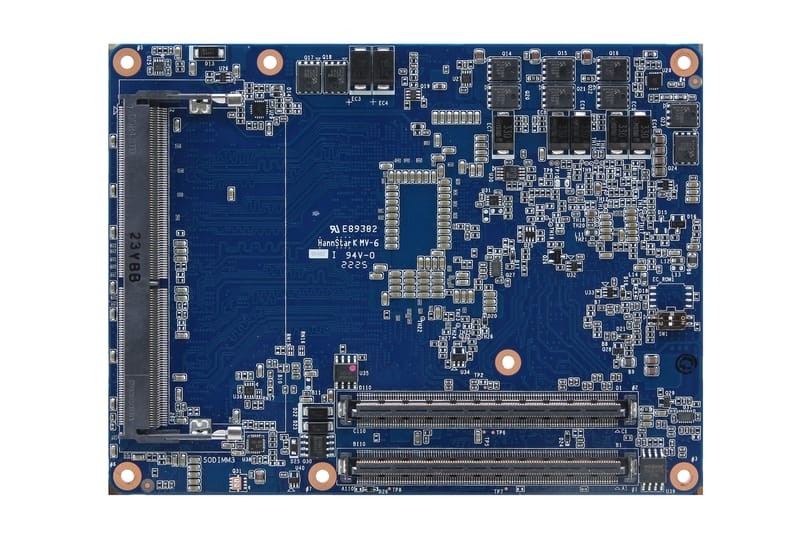

Avalue ESM-TGH

ESM-TGH-1100-A1R, ESM-TGH-1155R-A1R, ESM-TGH-1500-A1-1R, ESM-TGH-1500-A1R, ESM-TGH-1850-A1-1R, ESM-TGH-1850-A1R, ESM-TGH-1865R-A1R, ESM-TGH-6600-A1R

COM Express Basic

PRODUKT-FEATURES

// COM Express Basic
// [Intel Celeron 6600HE | Intel Core i3-11100HE | Intel Core i5-11500HE | Intel Core i7-11850HE | Intel Xeon W-11155MRE | Intel Xeon W-11865MRE]
// 260 Pin SO-DIMM DDR4
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (internal)
// Digital I/O (8-Bit)
// 8 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Avalue ESM-TGH

Allgemein
SKU / ArtikelnummerESM-TGHESM-TGH-1100-A1R, ESM-TGH-1155R-A1R, ESM-TGH-1500-A1R, ESM-TGH-1850-A1R, ESM-TGH-1865R-A1R, ESM-TGH-6600-A1R, ESM-TGH-1500-A1-1R, ESM-TGH-1850-A1-1R
Produktgrunddaten
HerstellerAvalue
System
ProzessorVertikales SegmentEmbedded
SerieIntel Tiger Lake
NummerIntel Celeron 6600HE, Intel Core i3-11100HE, Intel Core i5-11500HE, Intel Core i7-11850HE, Intel Xeon W-11155MRE, Intel Xeon W-11865MRE
CPU Kerne2 St, 4 St, 6 St, 8 St
Threads2 St, 8 St, 12 St, 16 St
SockelBGA 1787
Basis Frequenz1,9 GHz, 2,1 GHz, 2,6 GHz, -
Max. Turbo-Taktfrequenz4,4 GHz, 4,5 GHz, 4,7 GHz, -
Cache8 MB, 12 MB, 24 MB
Thermal Design Power (TDP)35 W, 45 W
Lithographie10 nm
ChipsatzIntel HM570E, Intel QM580E, Intel RM590E
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze3 St
Maximaler Ausbau96 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerITE IT5571
Controller 2I/O ControllerNuvoton NCT5655Y
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)4 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIVersion2.0b
DisplayportVersion1.4
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Bits24 Bit
BridgeChrontel CH7511B
DDI (Digital Display Interfaces)DPMaximale Auflösung4096 x 2304 bei 60 Hz
HDMIMaximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIe x1x1 Signal (Interface)8 St
PCIe x16x16 SignalGeneration4
Anzahl (Interface)1 St
PCIe Schnittstellen1x PCIe x16, 8x PCIe x1
Netzwerk
G-LANControllerChipsatzIntel I225IT PCIe (10/100/1000/2500 Mbps), Intel I225LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.2Interface4 St
AnzeigeLVDSDual Channel
LVDS Interface1 St
DDI Interface1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
UARTTx/Rx2 St
Serial-ATAS-ATA R3.0 (Interface)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~19V
AnschlussCOM Express Anschluss (2 x 220 Pins je Row A + B)
Stromversorgung - EingangDC: 9~19V
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Kernel5.x
Unterstützte BSLinux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -40° bis 75°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorCOM Express Basic
Breite125 mm
Tiefe95 mm
Gewicht200 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
KompatibilitätPICMG COM Express R3.0, Type 6
RoHS konformJa
