COM Express Basic
// COM Express Basic
// [Zhaoxin KX-6640A | Zhaoxin KX-6640MA]
// 260 Pin SO-DIMM DDR4
// LVDS|DDI
// 1 x G-LAN
// [8 | 12] x USB (intern)
// Digital I/O (8-Bit)
// [4 | 5] x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

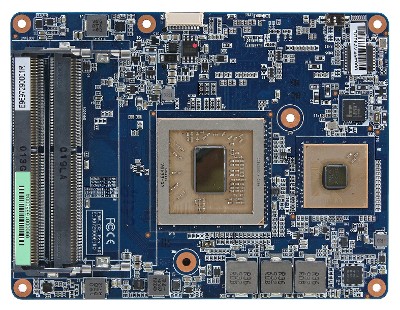

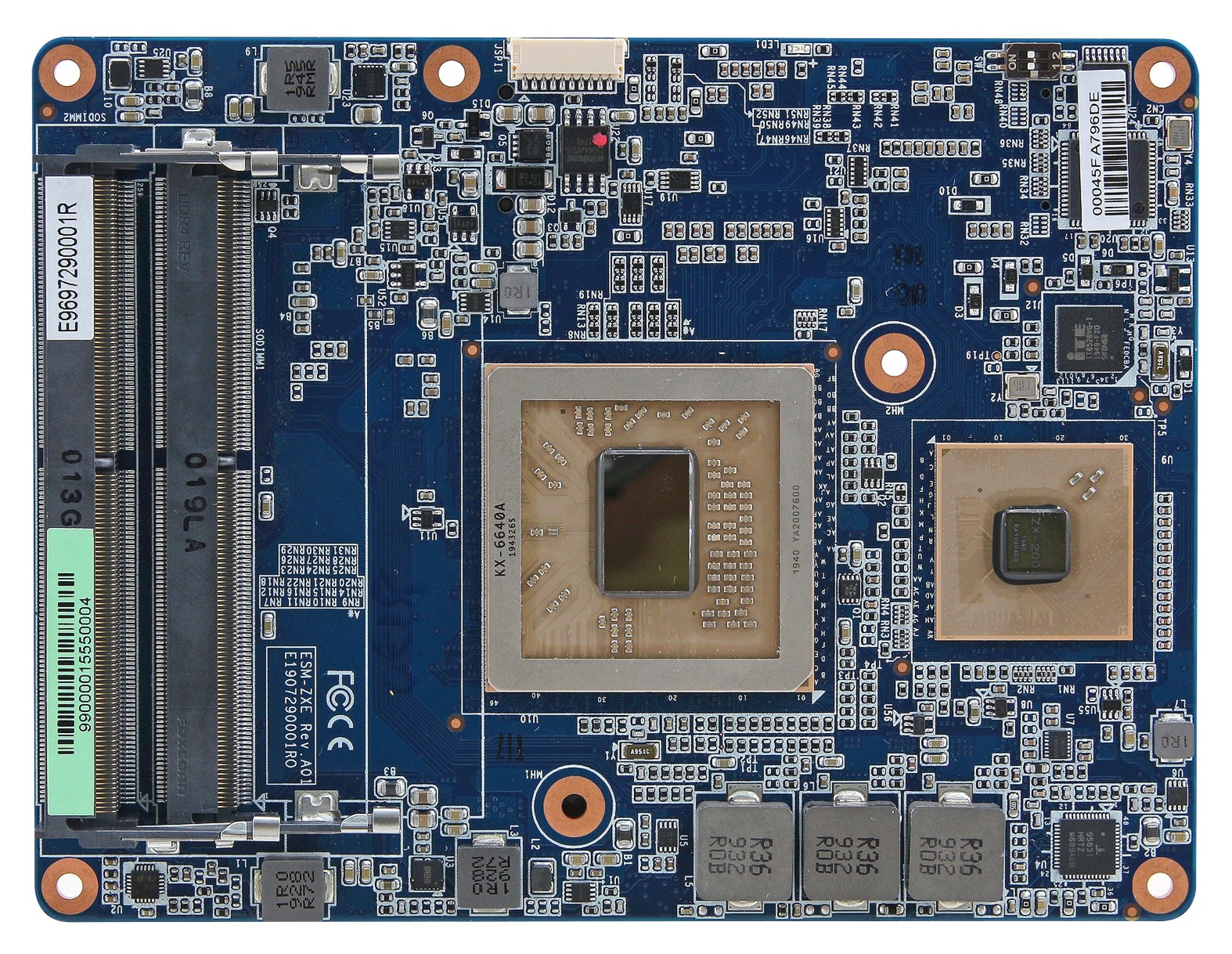

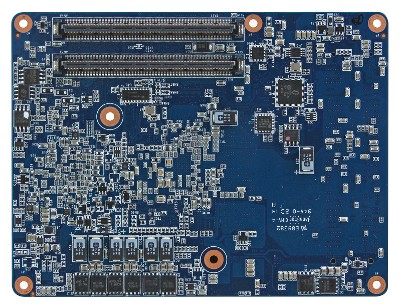

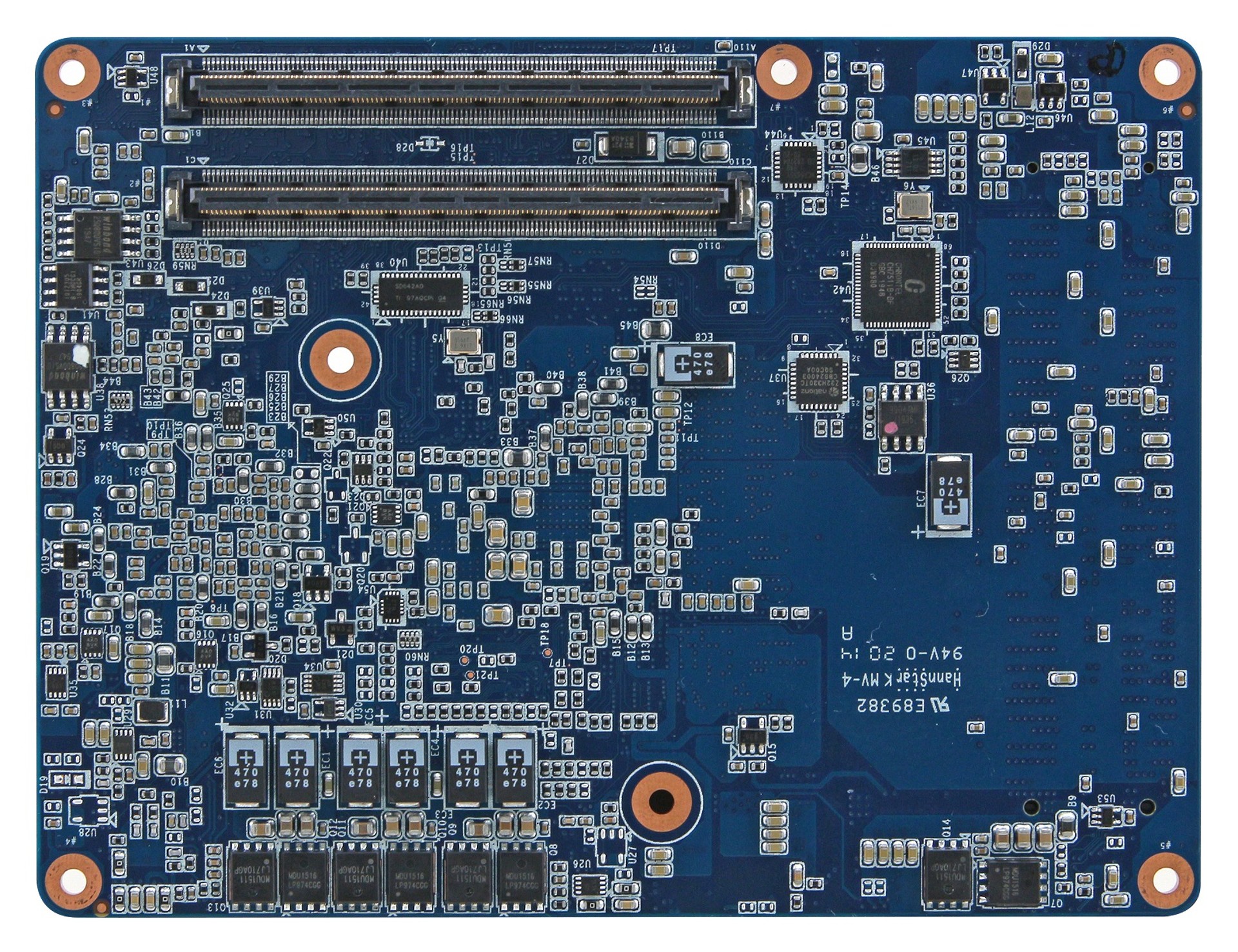

Basismodul: Avalue ESM-ZXE
| Allgemein | ||||
| SKU / Artikelnummer | ESM-ZXE | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Zhaoxin E KX-6000 | |||
| Nummer | Zhaoxin KX-6640A, Zhaoxin KX-6640MA | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | HFC BGA | |||
| Basis Frequenz | 2,2 GHz, 2,6 GHz | |||
| Max. Turbo-Taktfrequenz | 2,6 GHz, - | |||
| Cache | 4 MB | |||
| Thermal Design Power (TDP) | 25 W, 35 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI SPI 64 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | -, Zhaoxin ZX-200 | |
| Controller 2 | I/O Controller | Nuvoton NCT5655Y | ||
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| HDMI | Version | 2.0 | ||
| Displayport | Version | 1.2 | ||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7511B | |||
| DDI (Digital Display Interfaces) | DP | Maximale Auflösung | 3840 x 2160 bei 60 Hz | |
| HDMI | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 4 St, 5 St | ||
| PCIe x8 | x8 Signal (Interface) | 1 St, - | ||
| PCIe Schnittstellen | 1x PCIe x8, 4x PCIe x1, 5x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 6 St, 8 St | |
| USB v3.0 | Interface | 2 St, 4 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St, 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~19V | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: 9~19V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 10 (64-bit) | wird unterstützt | |||
| Linux | Distribution | Ubuntu 16.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 125 mm | |||
| Tiefe | 95 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Sturzprüfung | Referenz Standard | IEC-60068-2-32 | ||
| Gewicht | 200 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | PICMG COM Express R3.0, Type 6 | |||
| RoHS konform | Ja | |||
