COM Express Basic
// COM Express Basic
// [Intel Celeron G4932E | Intel Core i3-9100HL | Intel Core i7-9850HE | Intel Xeon E-2276ME]
// 260 Pin SO-DIMM DDR4
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (internal)
// Digital I/O (8-Bit)
// 8 x PCIe x1
// 1 x PCIe x16
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

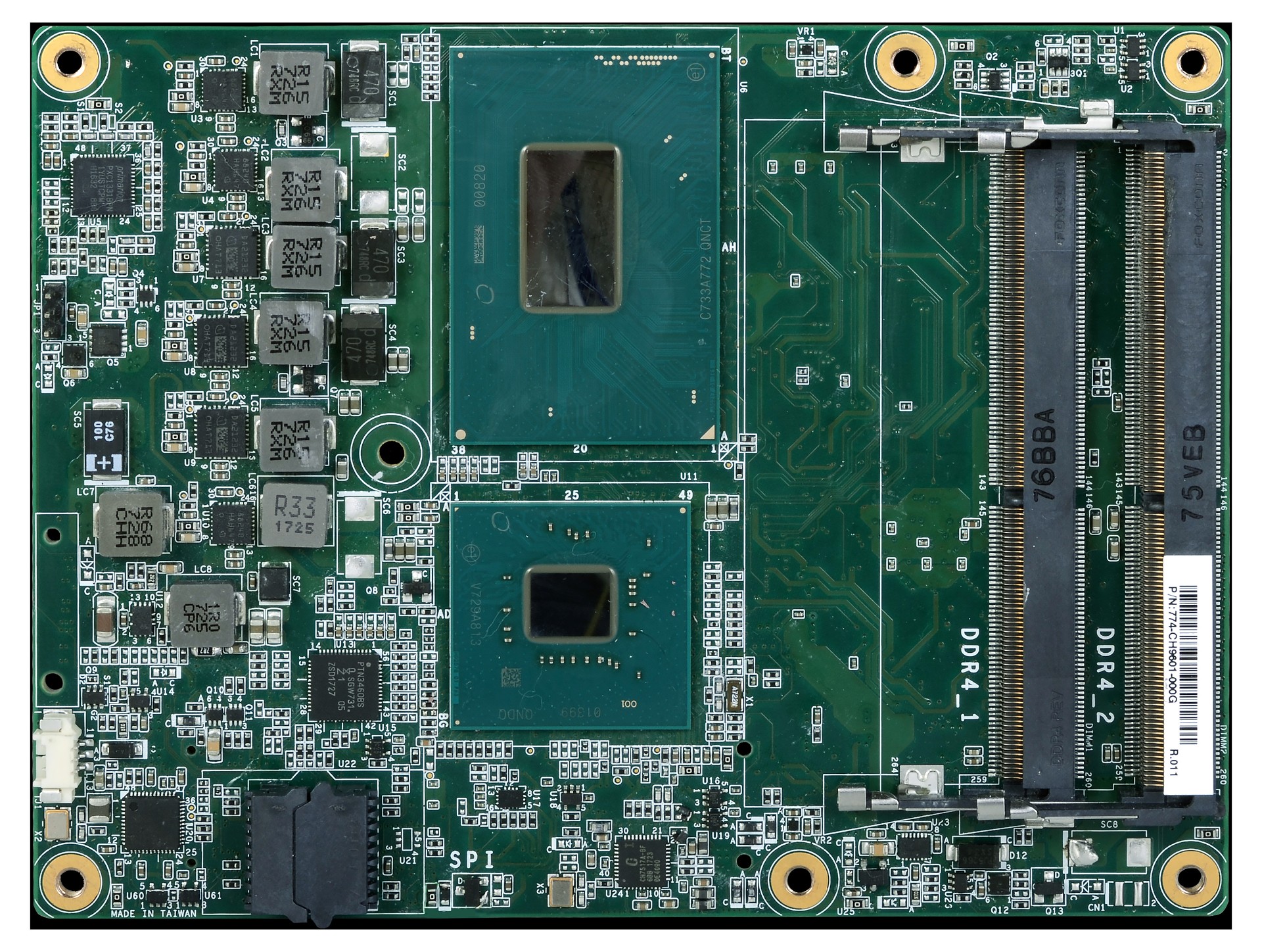

Basismodul: DFI CH961
| Allgemein | ||||
| SKU / Artikelnummer | CH961 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-CH9611-000G, 770-CH9611-100G, 770-CH9611-200G, 770-CH9611-300G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Coffee Lake | |||
| Nummer | Intel Celeron G4932E, Intel Core i3-9100HL, Intel Core i7-9850HE, Intel Xeon E-2276ME | |||
| CPU Kerne | 2 St, 4 St, 6 St | |||
| Threads | 2 St, 4 St, 12 St | |||
| Sockel | BGA 1440 | |||
| Basis Frequenz | 1,6 GHz, 1,9 GHz, 2,7 GHz, 2,8 GHz | |||
| Max. Turbo-Taktfrequenz | 1,9 GHz, 2,9 GHz, 4,4 GHz, 4,5 GHz | |||
| Cache | 2 MB, 6 MB, 9 MB, 12 MB | |||
| Thermal Design Power (TDP) | 25 W, 45 W | |||
| Chipsatz | Intel CM246, Intel HM370, Intel QM370 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 2666 MT/s | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 96 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| BIOS | AMI SPI 128 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528VG | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11, OpenCL 2.1, OpenGL 4.5 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | HEVC / H265, JPEG/MJPEG, MPEG2, VP 8 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2304 bei 60 Hz | |
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 8 St | ||
| PCIe x16 | x16 Signal | Generation | 1 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16, 8x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.1 | Interface | 4 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| DDI Interface | 1 St, 2 St | |||
| VGA (proprietärer Anschluss) | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (ATX Mode), 8.5V~20V, 5VSB | |
| Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 8.5V~20V, 5VSB | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 95 mm | |||
| Tiefe | 125 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| Kompatibilität | PICMG COM Express R3.0, Type 6 | |||
| RoHS konform | Ja | |||
