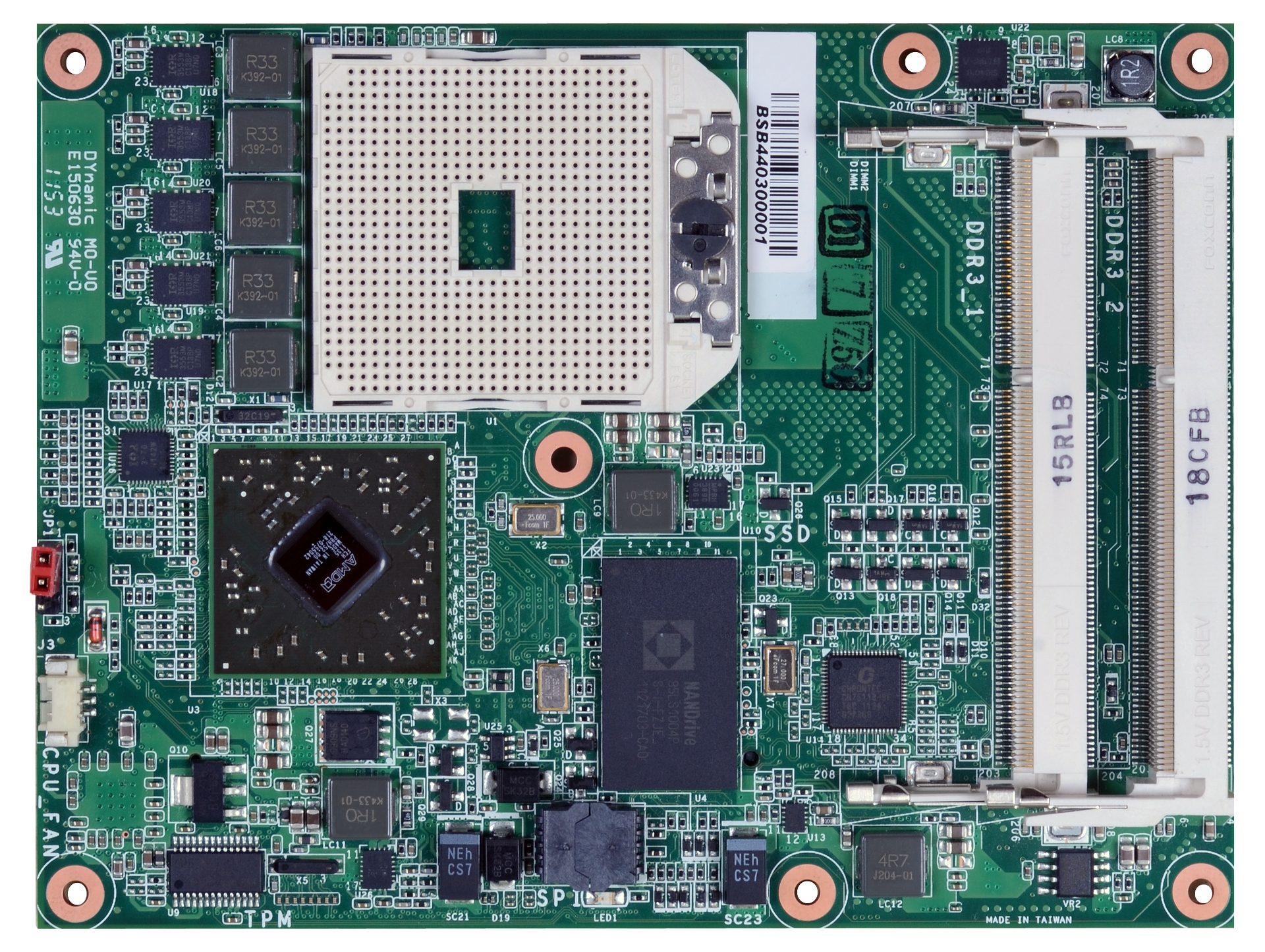

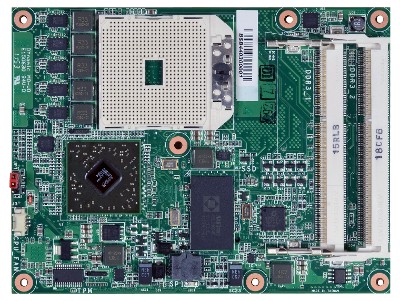

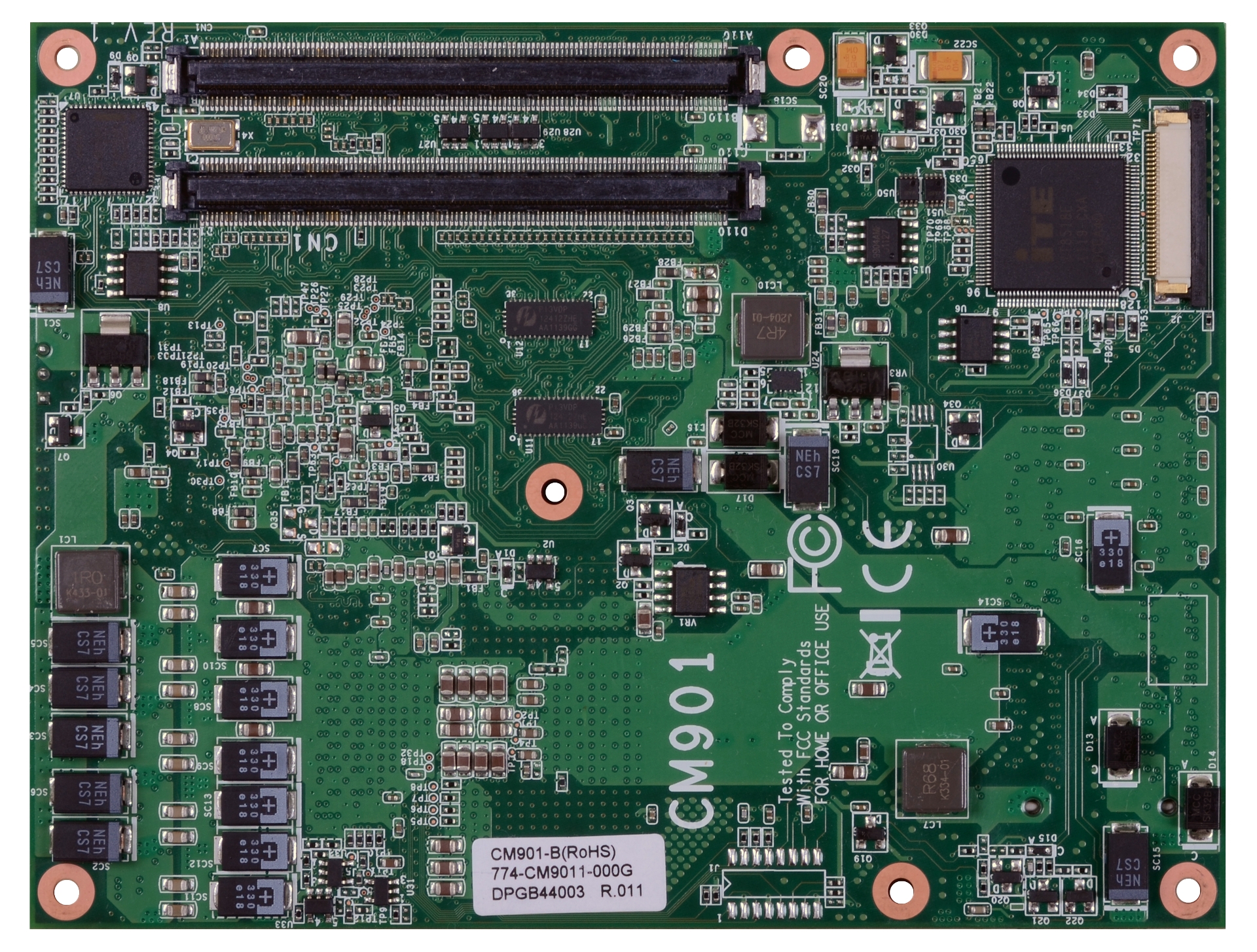

DFI CM901-B

COM Express Basic

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// COM Express Basic
// [AMD Trinity R-268D | AMD Trinity R-272F | AMD Trinity R-460H | AMD Trinity R-464L]
// 204 Pin SO-DIMM DDR3
// LVDS|DDI
// 1 x G-LAN
// 8 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 7 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CM901-B

Allgemein
SKU / ArtikelnummerCM901-BCM901-B-268D, CM901-B-272F, CM901-B-460H, CM901-B-464L
Produktgrunddaten
HerstellerDFI
Produkt-IDCM901-B
System
ProzessorSerieAMD R-Serie (Bulldozer)
NummerAMD Trinity R-268D, AMD Trinity R-272F, AMD Trinity R-460H, AMD Trinity R-464L
CPU Kerne2 St, 4 St
Threads2 St, 4 St
SockelPGA (FS1r2)
Basis Frequenz1,9 GHz, 2,3 GHz, 2,5 GHz, 2,7 GHz
Cache1 MB, 4 MB
Thermal Design Power (TDP)35 W
ChipsatzAMD A70M (Fusion)
SpeicherAufbau204 Pin SO-DIMM DDR3
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
Grafik
VGAMaximale Auflösung1920 x 1600 bei 60 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits48 Bit
DDI (Digital Display Interfaces)DPMaximale Auflösung4096 x 2160 bei 30 Hz
Erweiterung
PCIe x1x1 Signal (Interface)7 St
PCIe x16x16 SignalAnzahl (Interface)1 St
PCIe Schnittstellen1x PCIe x16, 7x PCIe x1
Netzwerk
G-LANControllerChipsatzIntel 82574L (10/100/1000 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
SeriellRS-232Interface2 St
AnzeigeLVDSDual Channel
LVDS Interface1 St
DDI Interface3 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
I²C1 St
Serial-ATAS-ATA R3.0 (Interface)4 St
Raid UnterstützungRAID 0/1wird unterstützt
RAID UnterstützungRAID 0/1
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichNein
BereichVCC_RTC (ATX Mode), 12V, 5VSB
AnschlussCOM Express Anschluss (2 x 220 Pins je Row A + B)
Stromversorgung - EingangDC: VCC_RTC (ATX Mode), 12V, 5VSB
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows XP (32/64-bit)wird unterstützt
Windows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Unterstützte BSWindows
Mechanik / Umgebung
TemperaturLagerung-40° bis 80°C
AbmaßeFormfaktorCOM Express Basic
Breite125 mm
Tiefe95 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
KompatibilitätPICMG COM Express R2.1, Type 6
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2013
Voraussichtlich bisQ1/2018
Herstellergarantie
Herstellergarantie2 Jahre
