COM Express Basic
Produkt ist EOL (End Of Life)!
// COM Express Basic
// [Intel Celeron 807UE | Intel Celeron 827E | Intel Celeron 847E | Intel Celeron 927UE | Intel Celeron 1020E | Intel Celeron 1047UE | Intel Celeron B810E | Intel Core i3-2310E | Intel Core i3-2340UE | Intel Core i3-3120ME | Intel Core i3-3217UE | Intel Core i5-2515E | Intel Core i5-3610ME | Intel Core i7-2610UE | Intel Core i7-2655LE | Intel Core i7-2715QE | Intel Core i7-3517UE | Intel Core i7-3555LE | Intel Core i7-3612QE | Intel Core i7-3615QE]
// 204 Pin SO-DIMM DDR3 / DDR3L
// LVDS|DDI
// 1 x G-LAN
// 8 x USB (internal)
// Digital I/O (8-Bit)
// 1 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

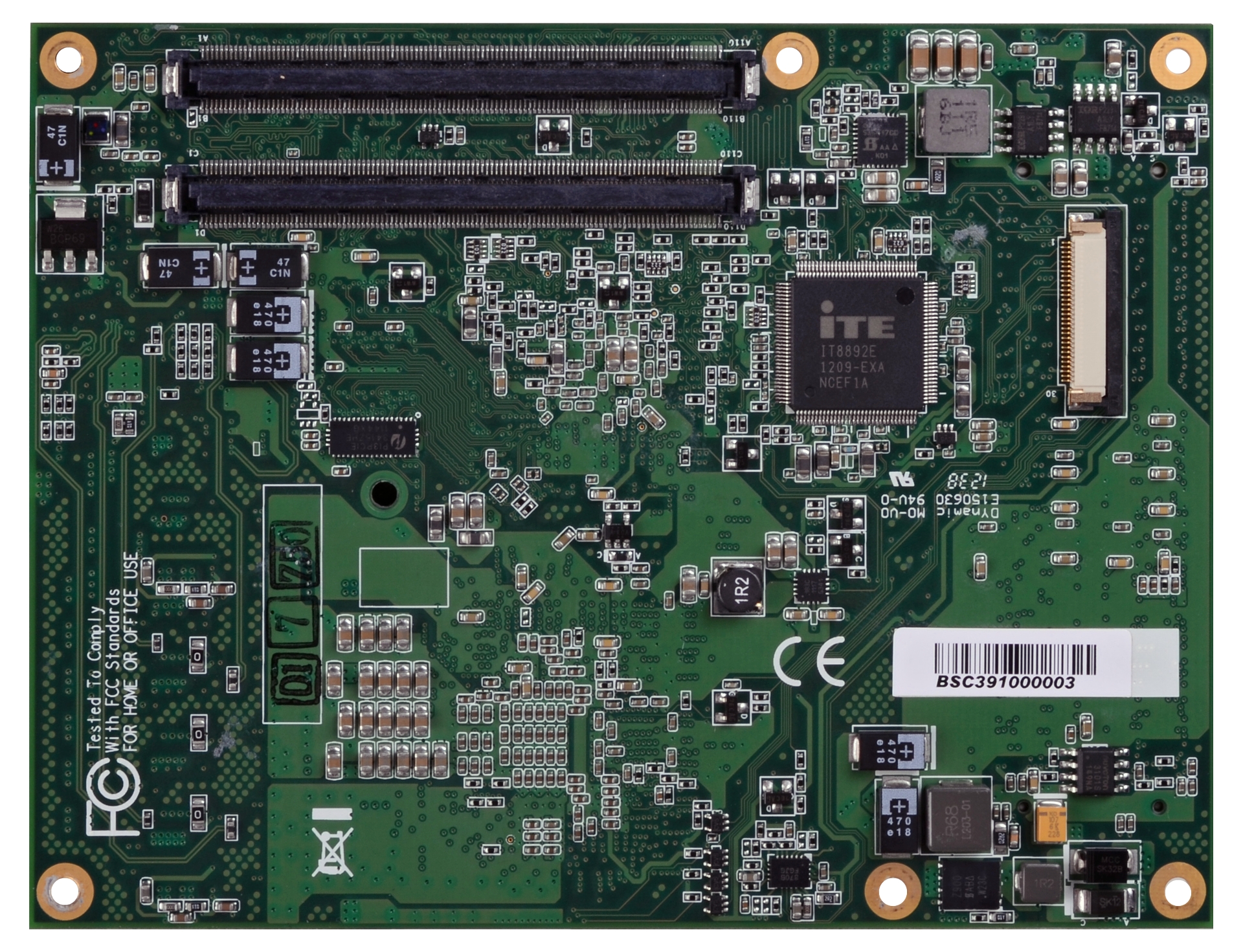

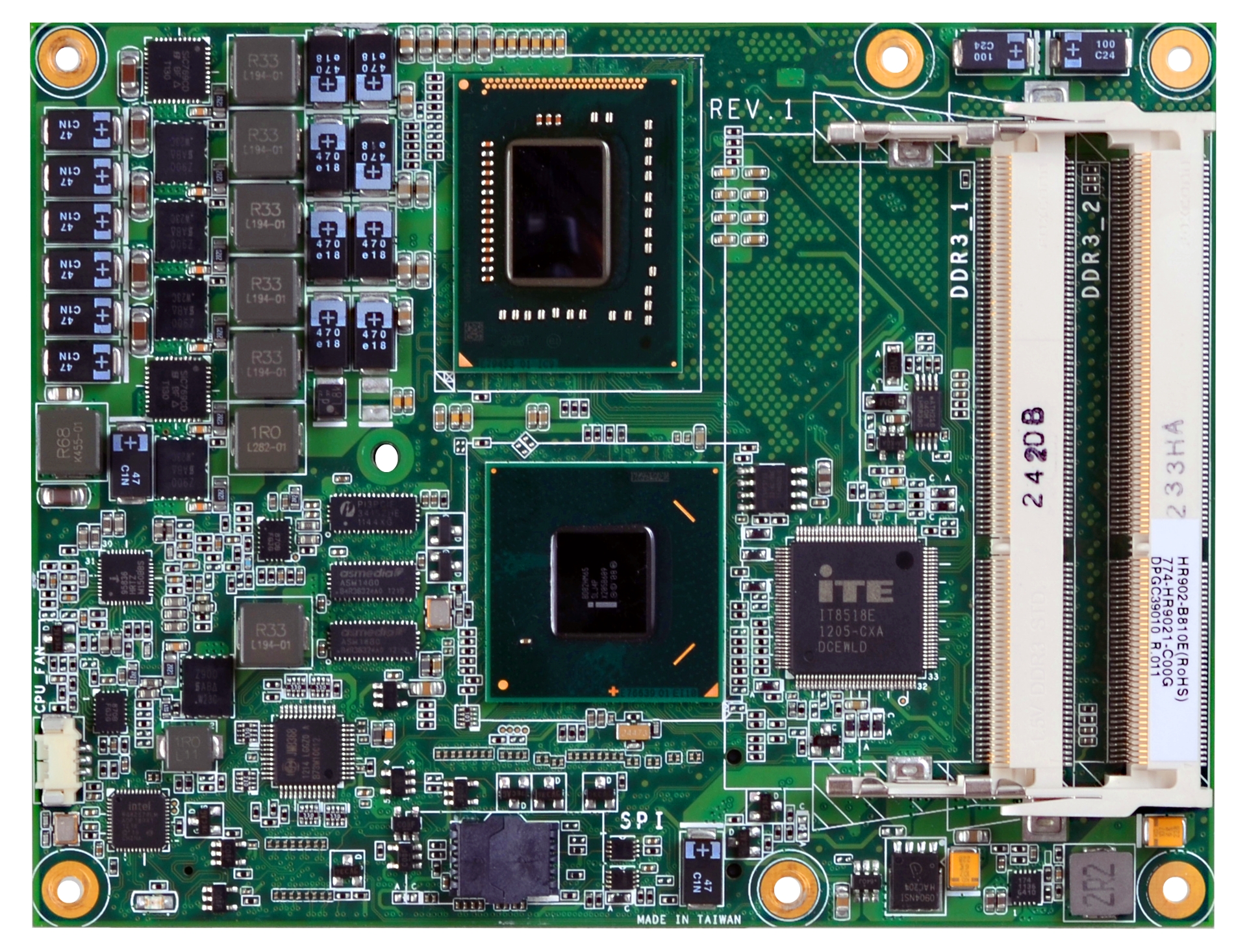

Basismodul: DFI CR902
| Allgemein | ||||
| SKU / Artikelnummer | CR902 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Panther Point | ||
| Nummer | Intel Celeron 807UE, Intel Celeron 827E, Intel Celeron 847E, Intel Celeron 927UE, Intel Celeron 1020E, Intel Celeron 1047UE, Intel Celeron B810E, Intel Core i3-2310E, Intel Core i3-2340UE, Intel Core i3-3120ME, Intel Core i3-3217UE, Intel Core i5-2515E, Intel Core i5-3610ME, Intel Core i7-2610UE, Intel Core i7-2655LE, Intel Core i7-2715QE, Intel Core i7-3517UE, Intel Core i7-3555LE, Intel Core i7-3612QE, Intel Core i7-3615QE | |||
| CPU Kerne | 1 St, 2 St, 4 St | |||
| Threads | 1 St, 2 St, 4 St, 8 St | |||
| Sockel | BGA 1023 | |||
| Basis Frequenz | 1 GHz, 1,1 GHz, 1,3 GHz, 1,4 GHz, 1,5 GHz, 1,6 GHz, 1,7 GHz, 2,1 GHz, 2,2 GHz, 2,3 GHz, 2,4 GHz, 2,5 GHz, 2,7 GHz | |||
| Cache | 1 MB, 1,5 MB, 2 MB, 3 MB, 4 MB, 6 MB | |||
| Thermal Design Power (TDP) | 10 W, 17 W, 25 W, 35 W, 45 W | |||
| Chipsatz | Intel HM76, Intel QM77 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 / DDR3L | ||
| Frequenz | 1066 / 1333 MHz, 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| VGA | Maximale Auflösung | 2048 x 1536 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 48 Bit | |||
| DDI (Digital Display Interfaces) | DP | Maximale Auflösung | 1920 x 1200 bei 60 Hz | |
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| SDVO | Maximale Auflösung | 1600 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Interface | 4 St | ||
| PCIe x1 | x1 Signal (Interface) | 1 St | ||
| PCIe x4 | x4 Signal (Interface) | 1 St | ||
| PCIe x16 | x16 Signal | Anzahl (Interface) | 1 St | |
| PCIe Schnittstellen | 1x PCIe x1, 1x PCIe x4, 1x PCIe x16 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82579LM (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| DDI Interface | 3 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Serial-ATA | S-ATA R2.0 (Interface) | 2 St | ||
| S-ATA R3.0 (Interface) | 2 St | |||
| Raid Unterstützung | RAID 0/1/5/10 | -, wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Enhanced-IDE | Interface | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | VCC_RTC (ATX Mode), 12V, 5VSB | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 12V, 5VSB | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 125 mm | |||
| Tiefe | 95 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R2.1, Type 2 | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1/2013 | |||
| Voraussichtlich bis | Q2/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
