COM Express Basic
// COM Express Basic
// [Intel Celeron 6600HE | Intel Core i3-11100HE | Intel Core i7-11850HE | Intel Xeon W-11865MLE | Intel Xeon W-11865MRE]
// 260 Pin SO-DIMM DDR4
// 1 x G-LAN
// 12 x USB (internal)
// Digital I/O (8-Bit)
// 8 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

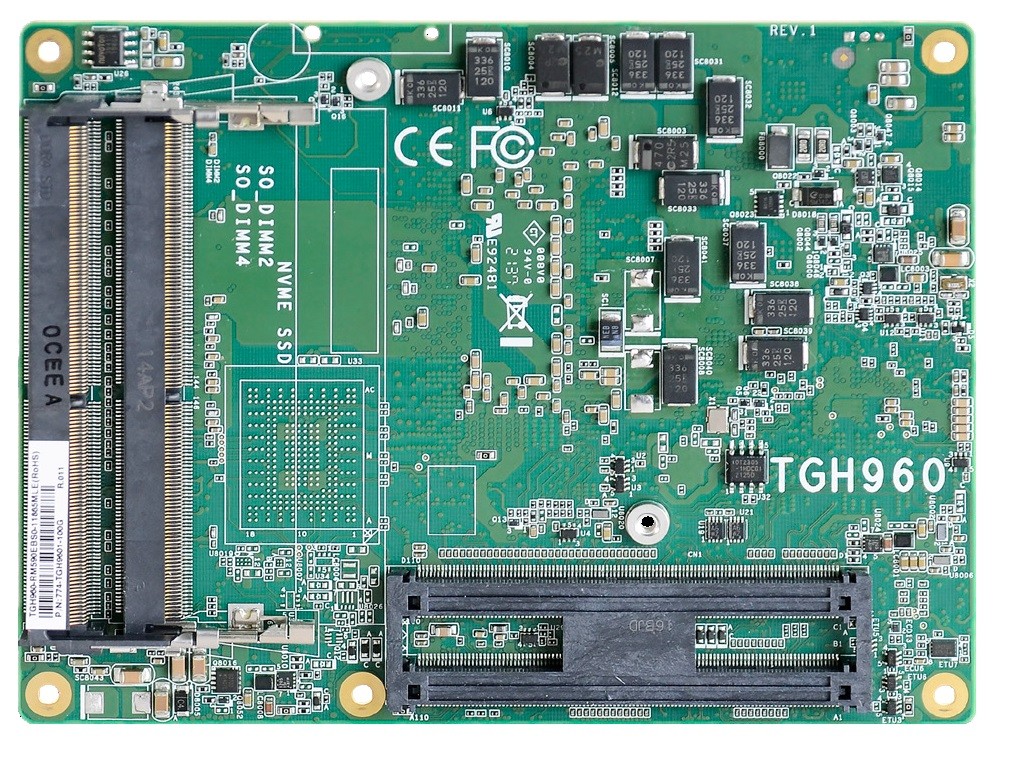

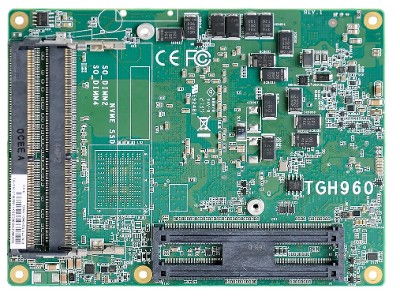

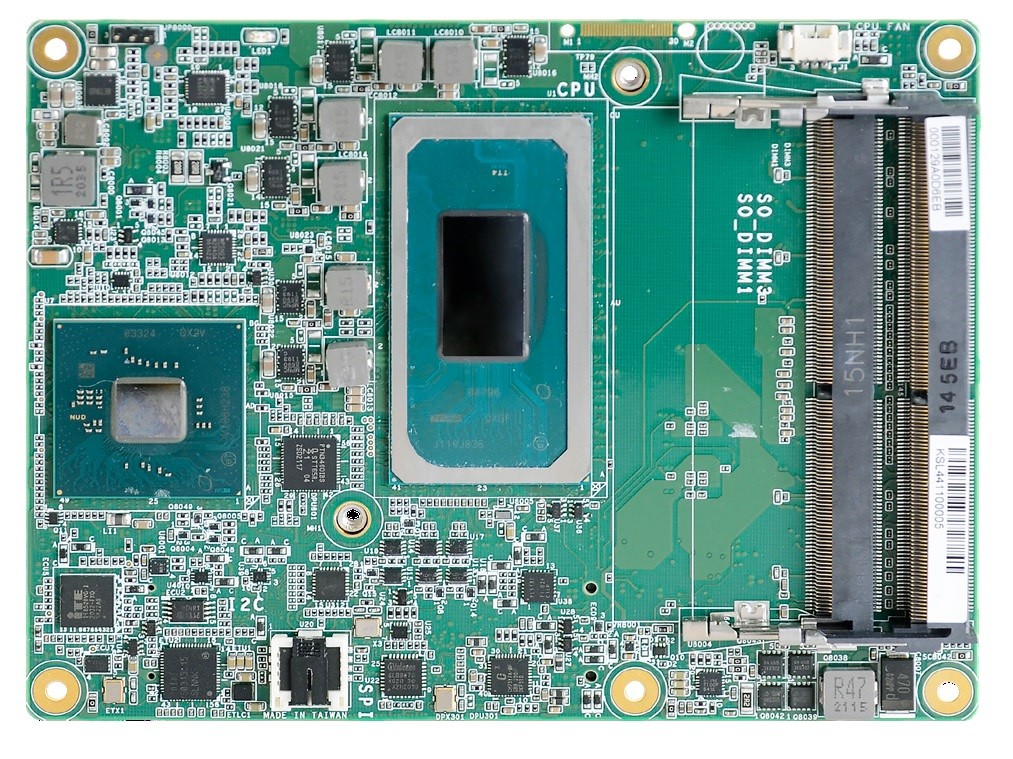

Basismodul: DFI TGH960
| Allgemein | ||||
| SKU / Artikelnummer | TGH960 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-TGH9601-000G, 770-TGH9601-100G, 770-TGH9601-200G, 770-TGH9601-300G, 770-TGH9601-400G, 770-TGH9601-500G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Tiger Lake | |||
| Nummer | Intel Celeron 6600HE, Intel Core i3-11100HE, Intel Core i7-11850HE, Intel Xeon W-11865MLE, Intel Xeon W-11865MRE | |||
| CPU Kerne | 2 St, 4 St, 8 St | |||
| Threads | 2 St, 8 St, 16 St | |||
| Sockel | BGA 1787 | |||
| Basis Frequenz | 1,5 GHz, 2,6 GHz, - | |||
| Max. Turbo-Taktfrequenz | 4,4 GHz, 4,5 GHz, 4,7 GHz, - | |||
| Cache | 8 MB, 24 MB | |||
| Thermal Design Power (TDP) | 25 W, 35 W, 45 W | |||
| Lithographie | 10 nm | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 3 St | |||
| Maximaler Ausbau | 96 GB | |||
| ECC | -, wird unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528VG | |
| Controller 2 | I/O Controller | Fintek F85227N | ||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.5 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, VP 9 | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| LVDS | Bits | 48 Bit | ||
| Bridge | Chrontel CH7517A | |||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 8 St | |||
| PCIe x16 | x16 Signal | Generation | 4 | |
| Anzahl (Interface) | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16, 8x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Intel Integrated Audio | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225IT PCIe (10/100/1000/2500 Mbps), Intel I225LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.2 | Interface | 4 St | ||
| Anzeige | LVDS | -, Dual Channel | ||
| LVDS Anschlüsse | 1 St, - | |||
| DDI Interface | 3 St | |||
| eDP (embedded Display Port) Lanes | 1 St, - | |||
| VGA (proprietärer Anschluss) | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (ATX Mode), 8.5V~20V, 5VSB | |
| DC | Bereich | VCC_RTC (AT Mode), 8.5V~20V | ||
| Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 8.5V~20V, 5VSB,VCC_RTC (AT Mode), 8.5V~20V | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 95 mm | |||
| Tiefe | 125 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R3.0, Type 6 | |||
| RoHS konform | Ja | |||
