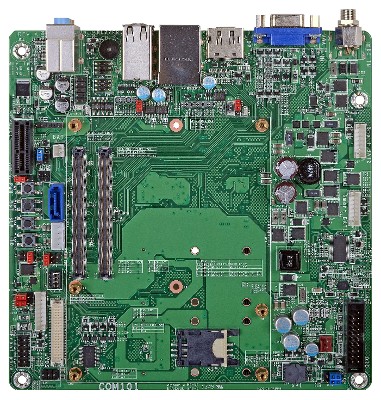

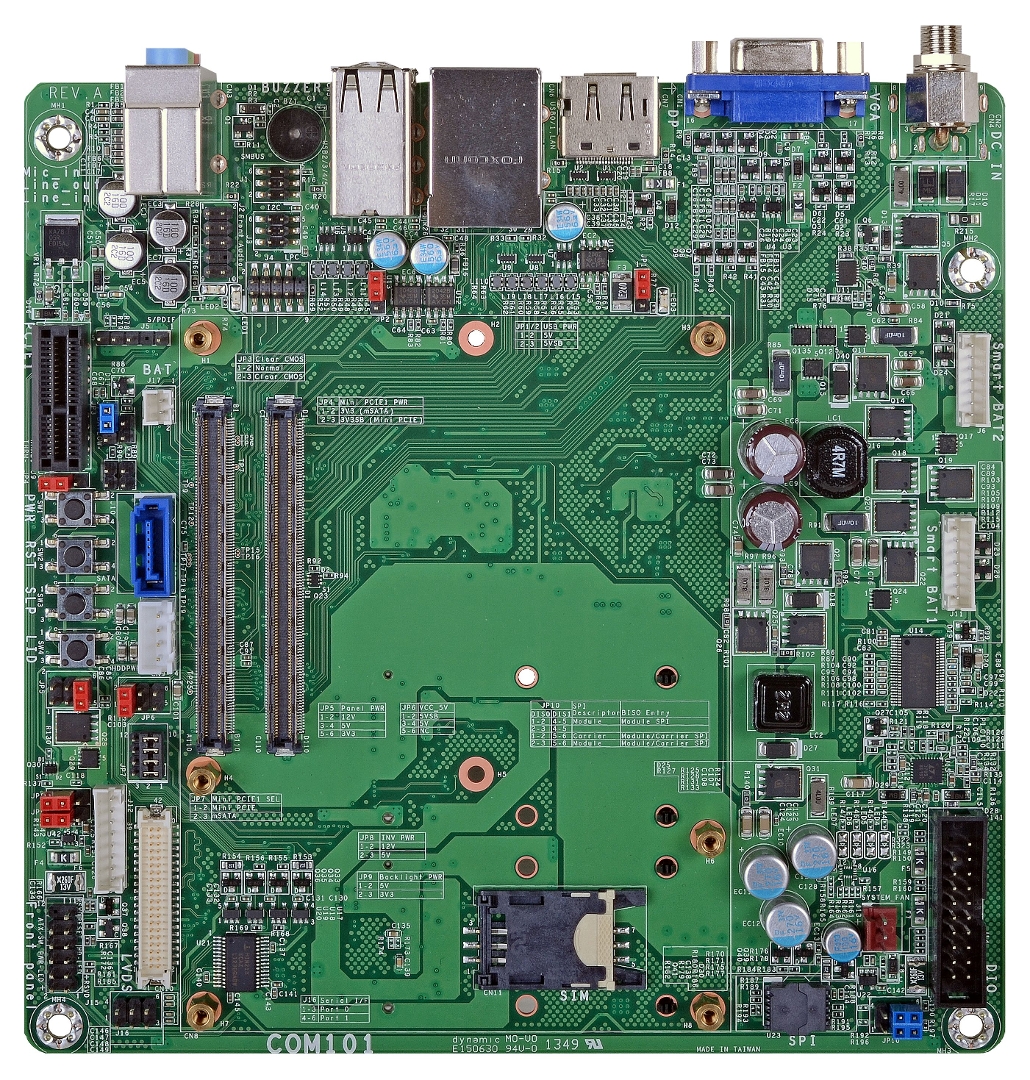

DFI COM101-BAT

COM Express Carrier Board

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Mini-ITX COM Express Carrier Board
// 1 x G-LAN
// 6 x USB
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 2 x Mini-PCIe

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: DFI COM101-BAT

Allgemein
	SKU / Artikelnummer			COM101-BAT
Produktgrunddaten
	Hersteller			DFI
Grafik
	LVDS	Bits		24 Bit
Erweiterung
	PCIe x1	Generation		2
		x1 Signal		1 St
	Mini-PCIe	Volle Bautiefe	Anzahl	2 St
			USB Unterstützung	Ja
			mSATA Unterstützung	Ja
	PCIe Schnittstellen			1x PCIe x1, 2x Mini-PCIe
	SIM	PCIe / USB 2.0 Unterstützung		1 St
	Storage			mSATA

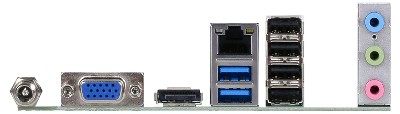

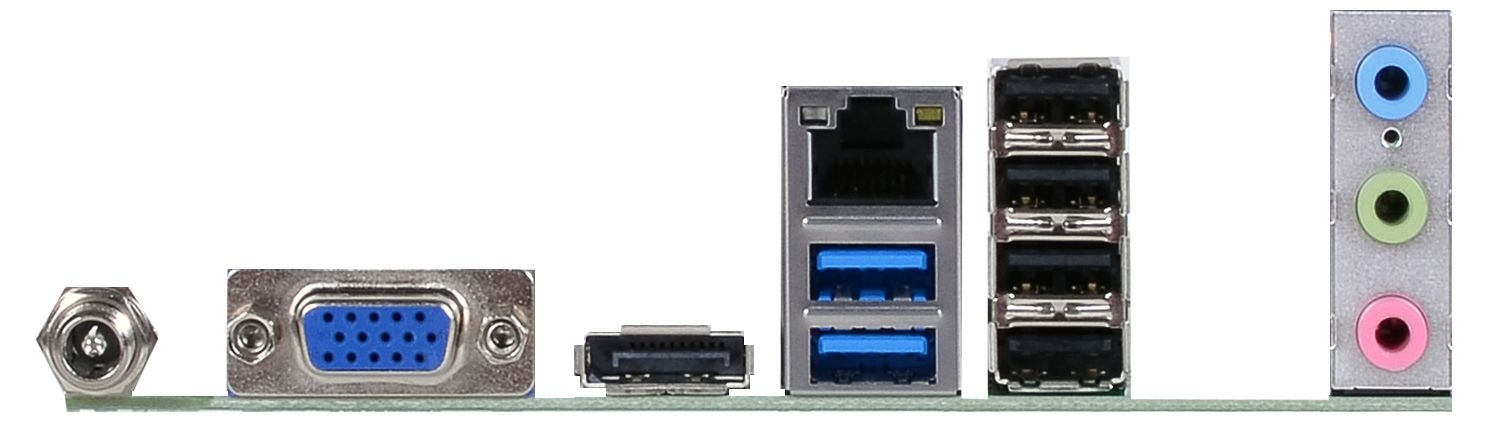

Externe I/O
	Ethernet	RJ-45		1 St
	USB	USB v2.0		4 St
		USB v3.0		2 St
	Anzeige	VGA		1 St
		Displayport		1 St
	Audio	Line-In		1 St
		Line-Out		1 St
		Mic-In		1 St
Interne I/O
	Anzeige	LCD- / Inverterstrom		Ja
		LVDS		Dual Channel
	Digital I/O	Bits	8-Bit	1 St
	SMBus			1 St
	LPC			1 St
	I²C			1 St
	Audio	Line-Out		1 St
		Mic-In		1 St
		S/PDIF		verfügbar
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		1 St
		Stromanschluss (onboard)		1 St
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	19V
			Anschluss	Hohlstecker
	Stromversorgung - Eingang			DC: 19V
	Real-Time Clock (RTC) Batterie			CR2032 Knopfbatterie
	Smart Battery	Anzahl		2 St
		Anschluss		7-Pin Pfostenstecker
Ausgangsstrom
	Typ (Eingang)	DC	Bereich	VCC_RTC (AT Mode), 12V
		DC	Bereich	VCC_RTC (ATX Mode), 12V, 5VSB
		DC	Bereich	VCC_RTC (AT Mode), 12V
			Anschluss	COM Express Anschluss (2 x 220 Pins je Row A + B)
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C
		Lagerung		-20° bis 85°C
	Relative Luftfeuchtigkeit	Betrieb		10 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		Mini-ITX
		Breite		170 mm
		Tiefe		170 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	Kompatibilität			PICMG COM Express R2.1, Type 6
	RoHS konform			Ja
Herstellergarantie
	Herstellergarantie			2 Jahre
