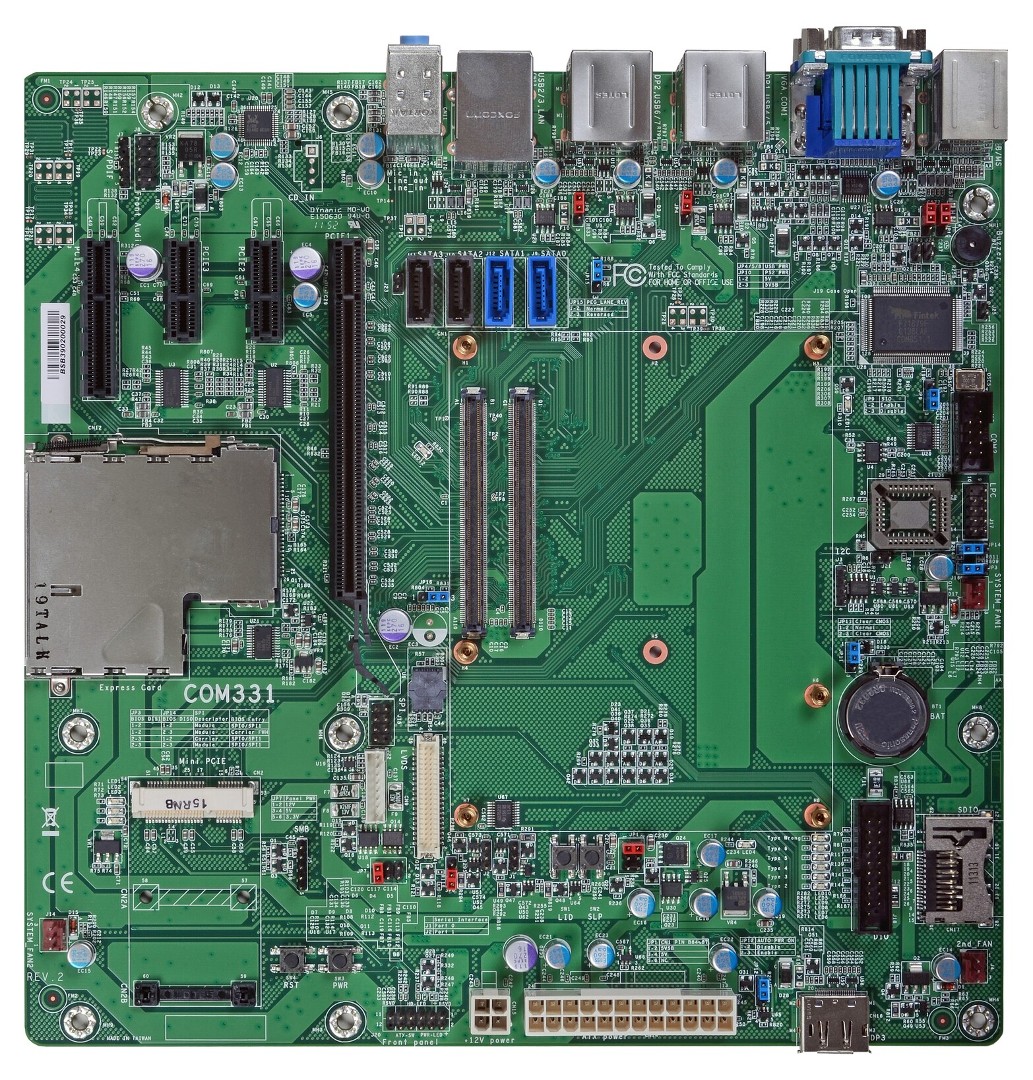

COM Express Carrier Board
// Micro-ATX COM Express Carrier Board
// 1 x G-LAN
// 8 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x1
// 1 x PCIe x4
// 1 x PCIe x16
// 1 x Mini-PCIe
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI COM331-B
| Allgemein | ||||
| SKU / Artikelnummer | COM331-B | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Erweiterung | ||||
| PCIe x1 | Generation | 2 | ||
| x1 Signal | 2 St | |||
| PCIe x4 | Generation | 2 | ||
| x4 Signal | 1 St | |||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x PCIe x1, 1x PCIe x4, 1x PCIe x16, 1x Mini-PCIe | |||
| Storage | SDIO / MMC-Karte | |||
| Audio | ||||
| Chipsatz | Realtek ALC886 | |||

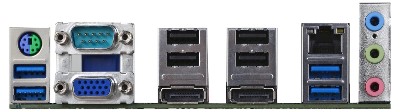

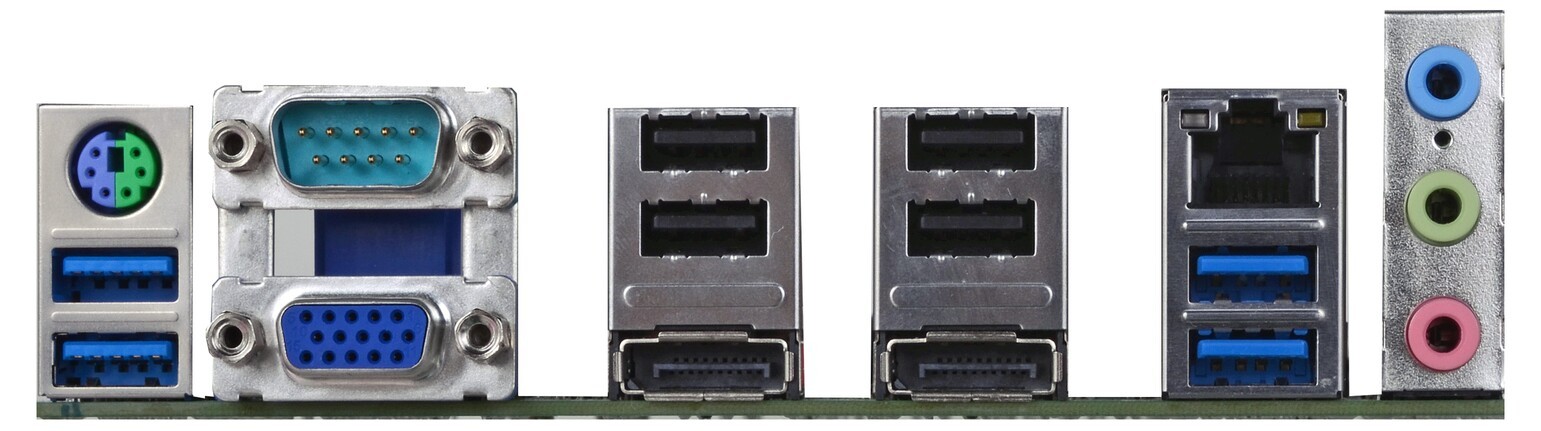

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 4 St | ||
| USB v3.0 | 4 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | Displayport | 2 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx/CTS/RTS | 2 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | |||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Ausgangsstrom | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (AT Mode), 12V | |
| DC | Bereich | VCC_RTC (ATX Mode), 12V, 5VSB | ||
| DC | Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 244 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R2.1, Type 6 | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 3 Jahre | |||
