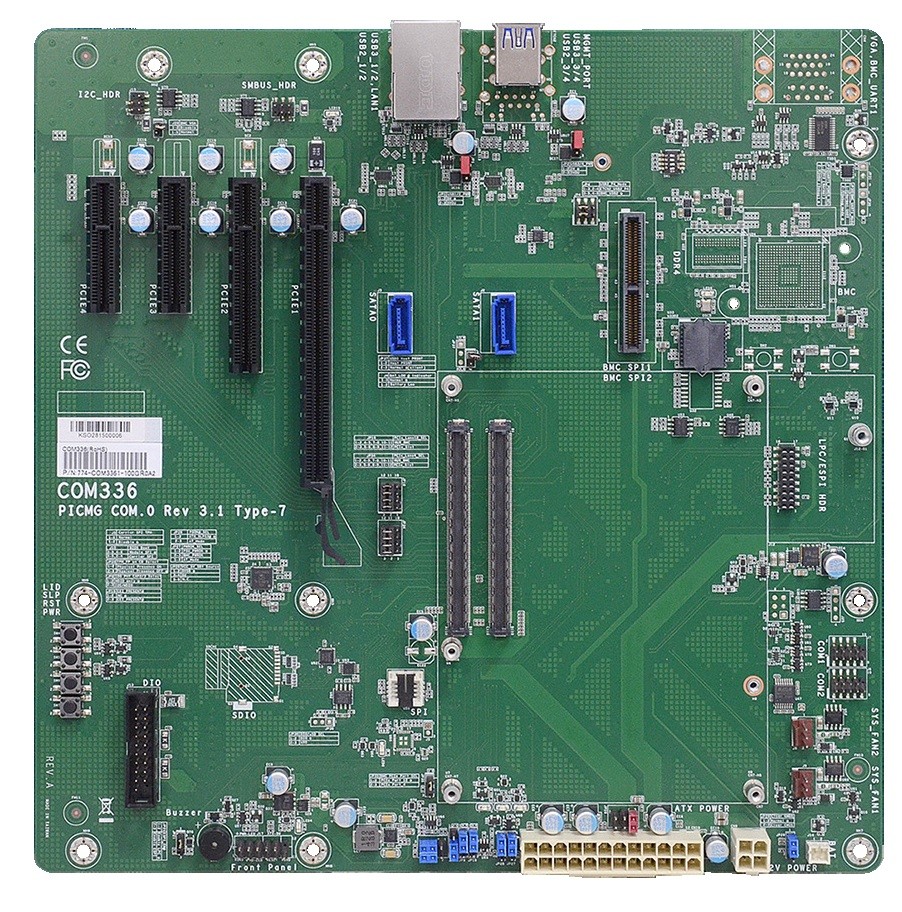

DFI COM336

COM336-BMC

COM Express Carrier Board

PRODUKT-FEATURES

// Micro-ATX COM Express Carrier Board
// 1 x G-LAN
// 4 x USB
// 3 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x4
// 1 x PCIe x8
// 1 x PCIe x16

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI COM336

Allgemein
SKU / ArtikelnummerCOM336COM336, COM336-BMC
Produktgrunddaten
HerstellerDFI
Produkt-ID770-CM3361-000G, 770-CM3361-100G
System
IPMIIPMI-Controller-, Aspeed AST2500 BMC
Grafik
Prozessor-, Aspeed AST2500 BMC
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
PCIe x4x4 Signal2 St
PCIe x8x8 Signal1 St
PCIe x16x16 SignalAnzahl1 St
PCIe Schnittstellen1x PCIe x8, 1x PCIe x16, 2x PCIe x4
MezzanineAnzahl1
Netzwerk
G-LANControllerChipsatzRealtek RTL8211F (10/100/1000 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Externe I/O
EthernetRJ-45 mit OOB1 St
USBUSB v3.2 (Gen 1)4 St
SeriellRS-232DB-91 St
Interne I/O
SeriellRS-232Ports (2.00 mm Pitch)2 St
AnzeigeVGA (proprietärer Anschluss)1 St, -
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
I²C1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Mechanik / Umgebung
TemperaturBetrieb-20° bis 70°C, -40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
KompatibilitätPICMG COM Express R3.1, Type 7
RoHS konformJa
