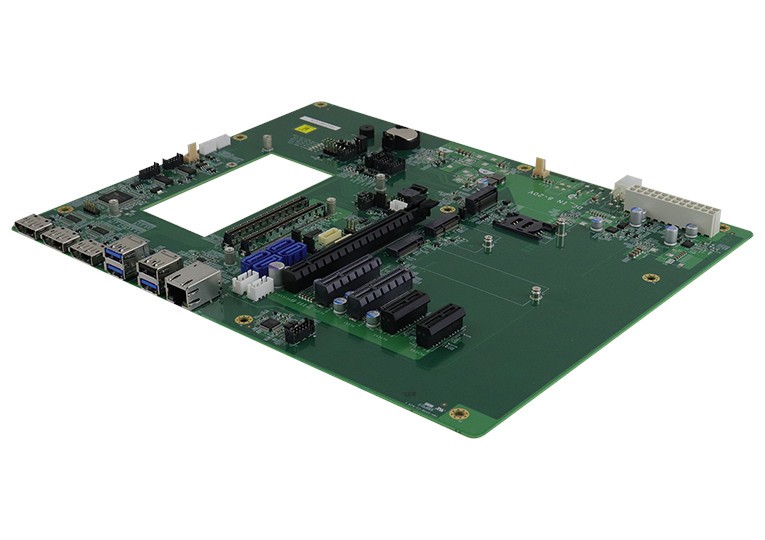

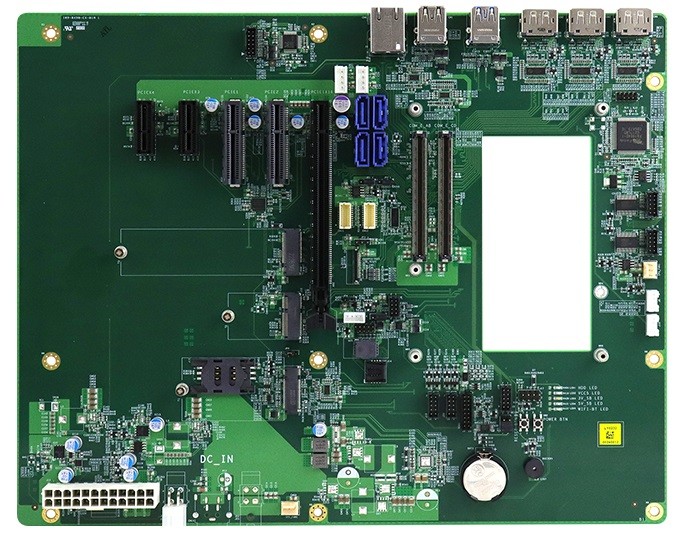

COM Express Carrier Board
// ATX COM Express Carrier Board
// 1 x G-LAN
// 4 x USB
// 2 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x1
// 2 x PCIe x4
// 1 x PCIe x16
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IBASE IP414 CECB
| Allgemein | ||||
| SKU / Artikelnummer | IP414 CECB | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81964D-I | |
| Grafik | ||||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 2 St | ||
| PCIe x4 | x4 Signal | 2 St | ||
| PCIe x16 | x16 Signal | Generation | 5 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16, 2x PCIe x1, 2x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | B | |
| Unterstütze Abmaße | 3052 | |||
| Slot 2 | Key ID | M | ||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | E | ||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E, M | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 1 St | ||
| USB v3.2 (Gen 1) | 3 St | |||
| Anzeige | Displayport | 3 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 1 St | |||
| VGA (2.54 mm Pitch) | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 24-Pin ATX | |
| DC | Bereich | 8~24V, - | ||
| Anschluss | -, DC Jack | |||
| Stromversorgung - Eingang | ATX: 24-Pin ATX, DC: 8~24V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | ATX | ||
| Breite | 244 mm | |||
| Tiefe | 305 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| Kompatibilität | PICMG COM Express R2.1, Type 6 | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
