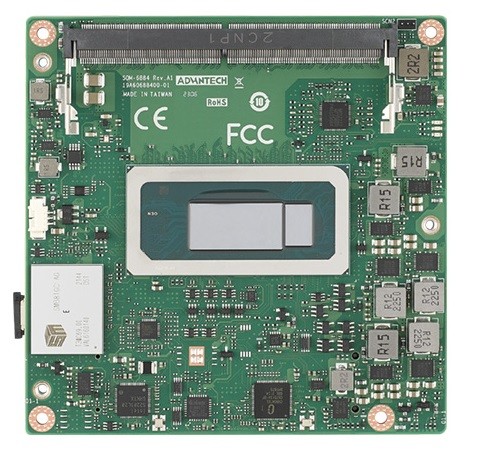

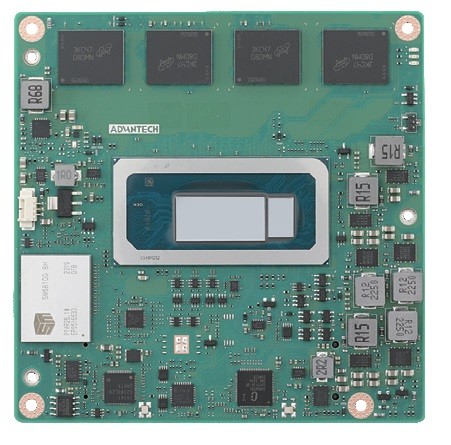

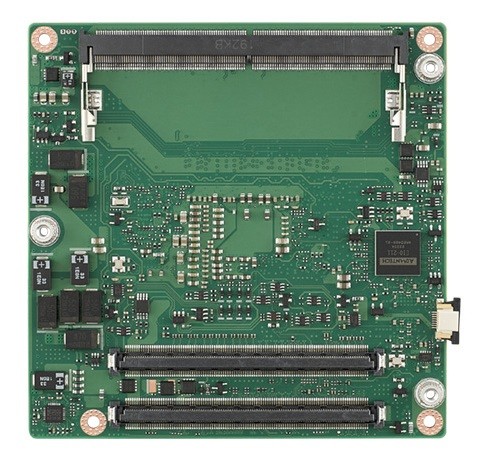

Advantech SOM-6884

SOM-6884C3H-U1A1, SOM-6884C3HA-U1A1, SOM-6884C3PX-S7A1, SOM-6884C3U-S2A1, SOM-6884C5H-U7A1, SOM-6884C5U-S4A1, SOM-6884C5UA-S4A2, SOM-6884C7H-U5A1, SOM-6884C7HX-U5A1, SOM-6884C7HXA-U5A2, SOM-6884C7U-S7A1, SOM-6884C7UX-S7A1, SOM-6884C7UXA-S7A2, SOM-6884C7UXB-S7A2

COM Express Compact

PRODUKT-FEATURES

// COM Express Compact
// [Intel Core i3-1315UE | Intel Core i3-1320PRE | Intel Core i3-13300HE | Intel Core i5-1345UE | Intel Core i5-1345URE | Intel Core i5-13600HE | Intel Core i7-1365UE | Intel Core i7-1365URE | Intel Core i7-13800HE | Intel Core i7-13800HRE]
// [262 Pin SO-DIMM DDR5 | -]
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (intern)
// 1 x Seriell I/O
// Digital I/O (8-Bit)
// [5 | 6] x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: Advantech SOM-6884

Allgemein
SKU / ArtikelnummerSOM-6884SOM-6884C7H-U5A1, SOM-6884C3H-U1A1, SOM-6884C3HA-U1A1, SOM-6884C3PX-S7A1, SOM-6884C3U-S2A1, SOM-6884C5H-U7A1, SOM-6884C5U-S4A1, SOM-6884C7HX-U5A1, SOM-6884C7HXA-U5A2, SOM-6884C7U-S7A1, SOM-6884C7UX-S7A1, SOM-6884C5UA-S4A2, SOM-6884C7UXA-S7A2, SOM-6884C7UXB-S7A2
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieIntel Raptor Lake
NummerIntel Core i3-1315UE, Intel Core i3-1320PRE, Intel Core i3-13300HE, Intel Core i5-1345UE, Intel Core i5-1345URE, Intel Core i5-13600HE, Intel Core i7-1365UE, Intel Core i7-1365URE, Intel Core i7-13800HE, Intel Core i7-13800HRE
CPU Kerne6 St, 8 St, 10 St, 12 St, 14 St
Threads8 St, 12 St, 16 St, 20 St
SockelBGA 1744
Basis Frequenz1,2 GHz, 1,4 GHz, 1,7 GHz, 2,1 GHz, 2,5 GHz, 2,7 GHz
Performance-core Max Turbo Frequenz4,5 GHz, 4,6 GHz, 4,8 GHz, 4,9 GHz, 5 GHz
Efficient-core Max Turbo Frequenz3,3 GHz, 3,4 GHz, 3,6 GHz, 3,7 GHz, 4 GHz
Cache10 MB, 12 MB, 18 MB, 24 MB
Thermal Design Power (TDP)12 W, 15 W, 28 W, 45 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5, -
Memory TypeDDR5
DIMM Datarate4800 MT/s
Steckplätze2 St, -
Maximaler Ausbau64 GB
Speicher onBoard16 GB, 32 GB, 64 GB, -
StorageSolid State Drive (NVMe SSD)64 GB, 512 GB, 1024 GB, -
Grafik
ProzessorIntel Iris Xe Graphics, Intel UHD Graphics
Bildschirme (Multidisplay)4 Displays
HDMIVersion2.0b
DisplayportVersion1.4a
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
DDI (Digital Display Interfaces)DPMaximale Auflösung4096 x 2304 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
PCIe x1Generation3
x1 Signal (Interface)5 St, 6 St
PCIe x4Generation4
x4 Signal (Interface)1 St
PCIe x8Generation4
x8 Signal (Interface)1 St, -
PCIe Schnittstellen1x PCIe x4, 1x PCIe x8, 5x PCIe x1, 6x PCIe x1
Netzwerk
G-LANControllerChipsatzIntel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.2GenerationGen. 2
Interface4 St
USB v4.0Interface2 St, -
SeriellRS-232Interface1 St
AnzeigeLVDSDual Channel
LVDS Interface1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
Serial-ATAS-ATA R3.0 (Interface)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0

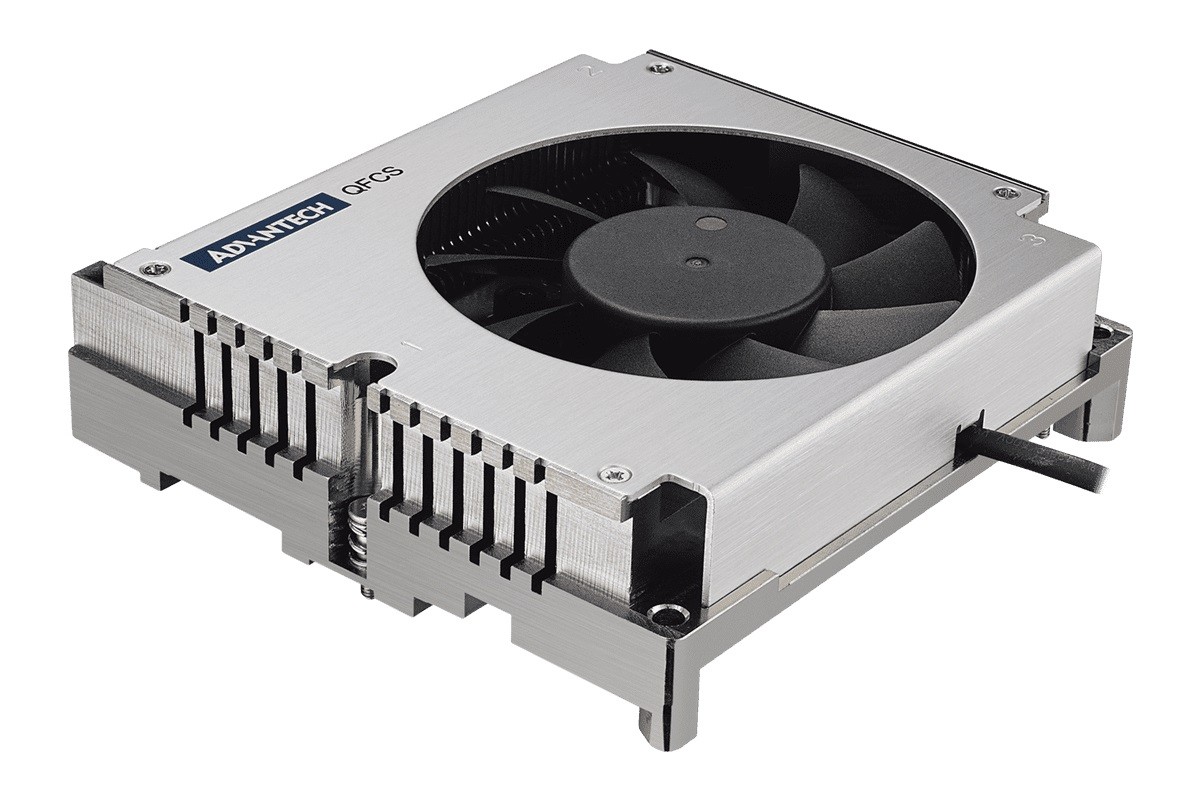

Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
Lagerung5 bis 95%, nicht kondensierend
AbmaßeFormfaktorCOM Express Compact
Breite95 mm
Tiefe95 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
KompatibilitätPICMG COM Express R3.1, Type 6
RoHS konformJa
