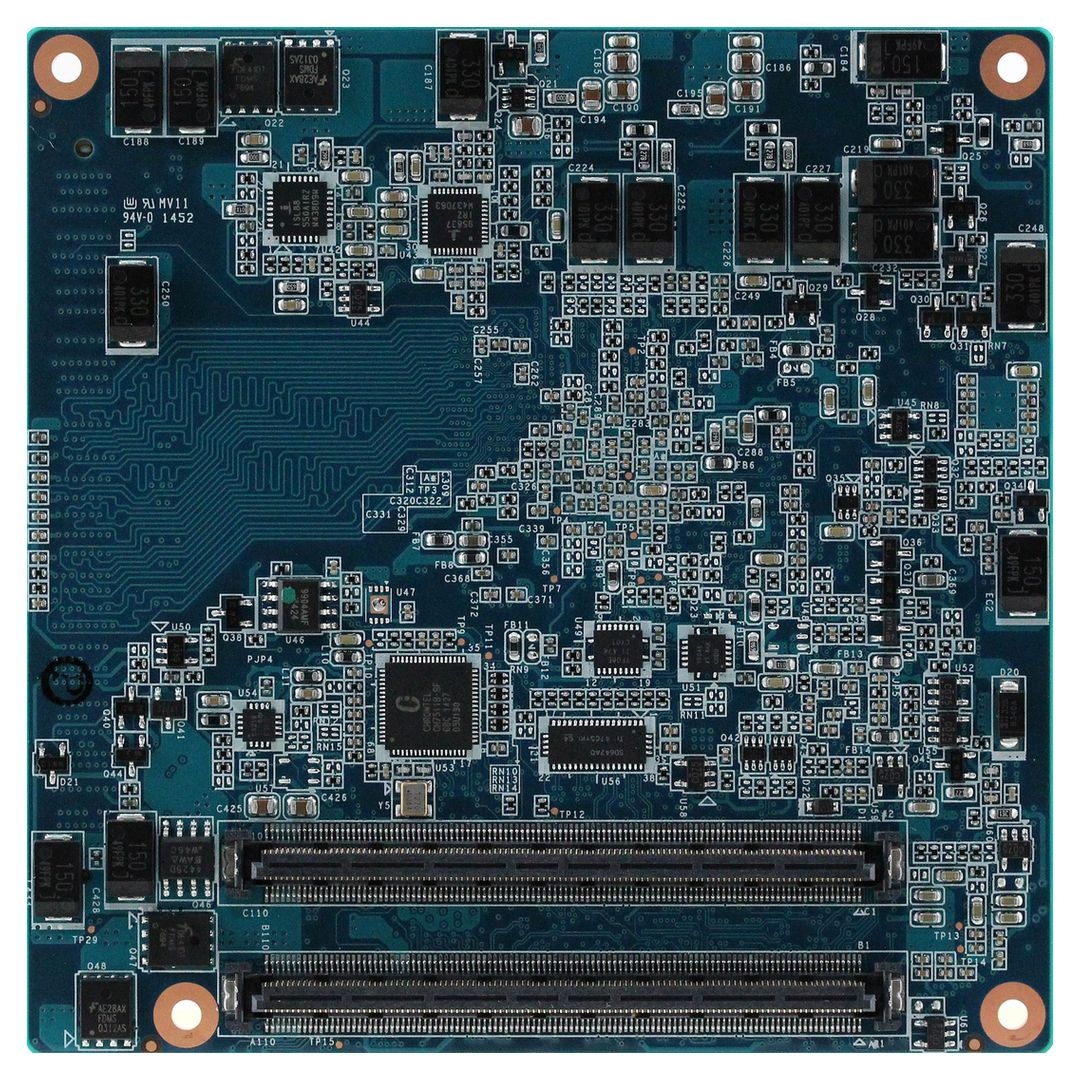

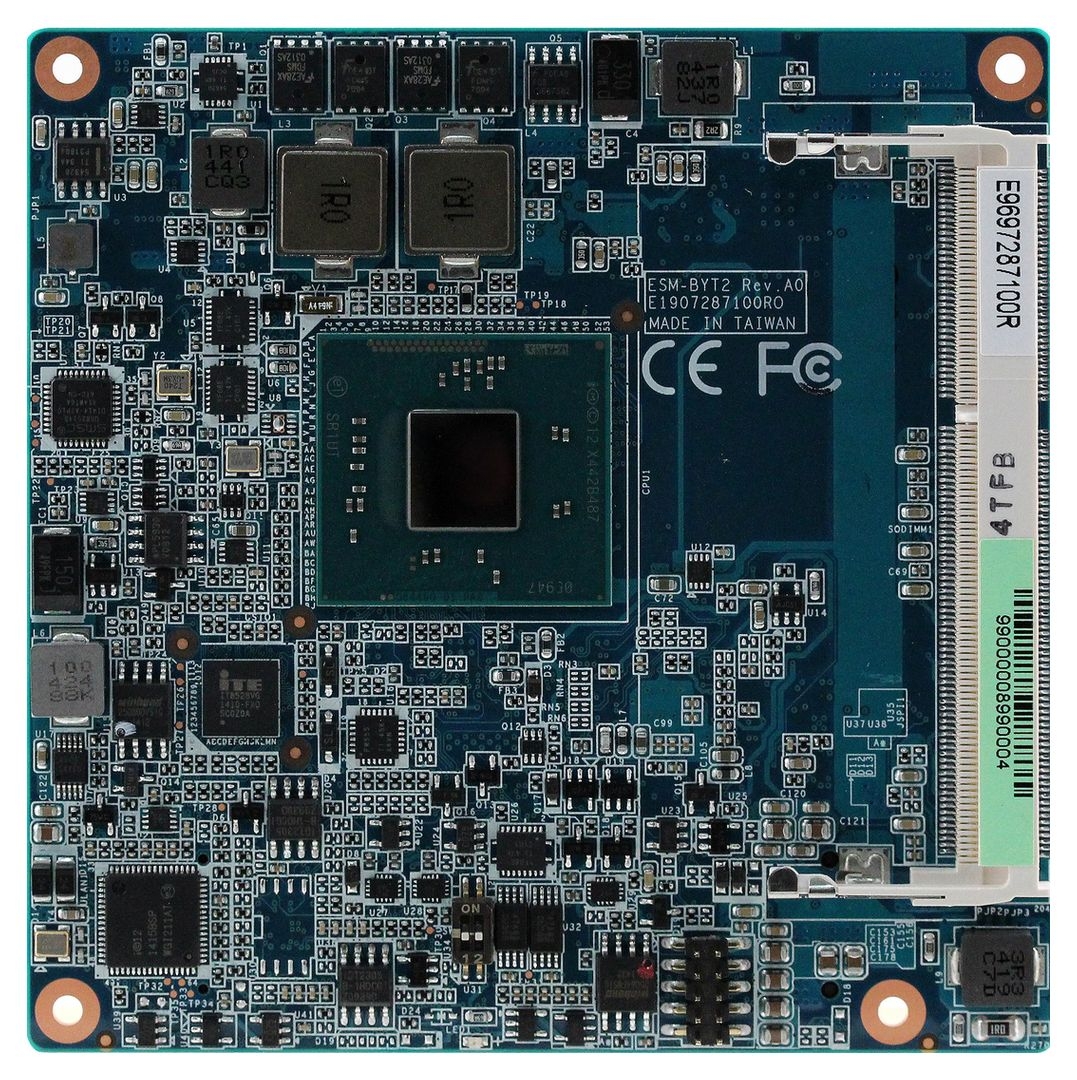

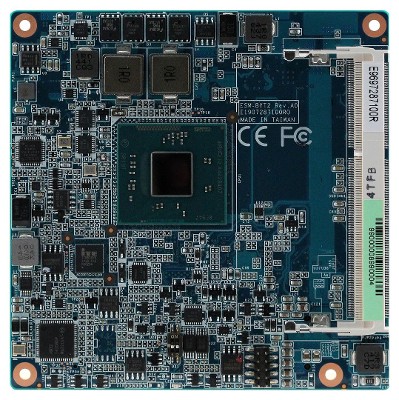

Avalue ESM-BYT2

COM Express Compact

Achtung, EOL-Hinweis: Details

PRODUKT-FEATURES

// COM Express Compact
// [Intel Atom E3825 | Intel Atom E3845]
// 204 Pin SO-DIMM DDR3L
// LVDS|DDI
// 1 x G-LAN
// 8 x USB (intern)
// Digital I/O (8-Bit)
// 3 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: Avalue ESM-BYT2

Allgemein
SKU / ArtikelnummerESM-BYT2ESM-BYT2-E3825-A2R, ESM-BYT2-E3845-A2R
Produktgrunddaten
HerstellerAvalue
System
ProzessorSerieIntel Bay Trail
NummerIntel Atom E3825, Intel Atom E3845
CPU Kerne2 St, 4 St
Threads2 St, 4 St
SockelBGA 1170
Basis Frequenz1,33 GHz, 1,91 GHz
Cache1 MB, 2 MB
Thermal Design Power (TDP)6 W, 10 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L
Memory TypeDDR3
Frequenz800 / 1066 MHz, 1066 / 1333 MHz
Steckplätze1 St
Maximaler Ausbau8 GB
BIOSAMI UEFI 64 Mbit SPI
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays
VGAMaximale Auflösung2560 x 1080 bei 60 Hz
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Bits24 Bit
BridgeChrontel CH7511B
DDI (Digital Display Interfaces)DPMaximale Auflösung2560 x 1080 bei 60 Hz
HDMIMaximale Auflösung1920 x 1080 bei 60 Hz
Erweiterung
PCIe x1x1 Signal (Interface)3 St
PCIe Schnittstellen3x PCIe x1
Netzwerk
G-LANControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface7 St
USB v3.0Interface1 St
AnzeigeLVDSDual Channel
LVDS Interface1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
I²C1 St
UARTTx/Rx2 St
Serial-ATAS-ATA R2.0 (Interface)2 St
Stromversorgung
Typ (Eingang)DCBereich9~19V
AnschlussCOM Express Anschluss (2 x 220 Pins je Row A + B)
Stromversorgung - EingangDC: 9~19V
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
LinuxDistributionLinux
AndroidRelease4.3
Unterstützte BSAndroid, Linux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorCOM Express Compact
Breite95 mm
Tiefe95 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
KompatibilitätPICMG COM Express R2.1, Type 6
RoHS konformJa
Herstellergarantie
Herstellergarantie2 Jahre
