COM Express Compact
// COM Express Compact
// [Intel Celeron 7305E | Intel Core i3-1215UE | Intel Core i5-1245UE | Intel Core i7-1265UE]
// 260 Pin SO-DIMM DDR4
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (intern)
// Digital I/O (8-Bit)
// 5 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

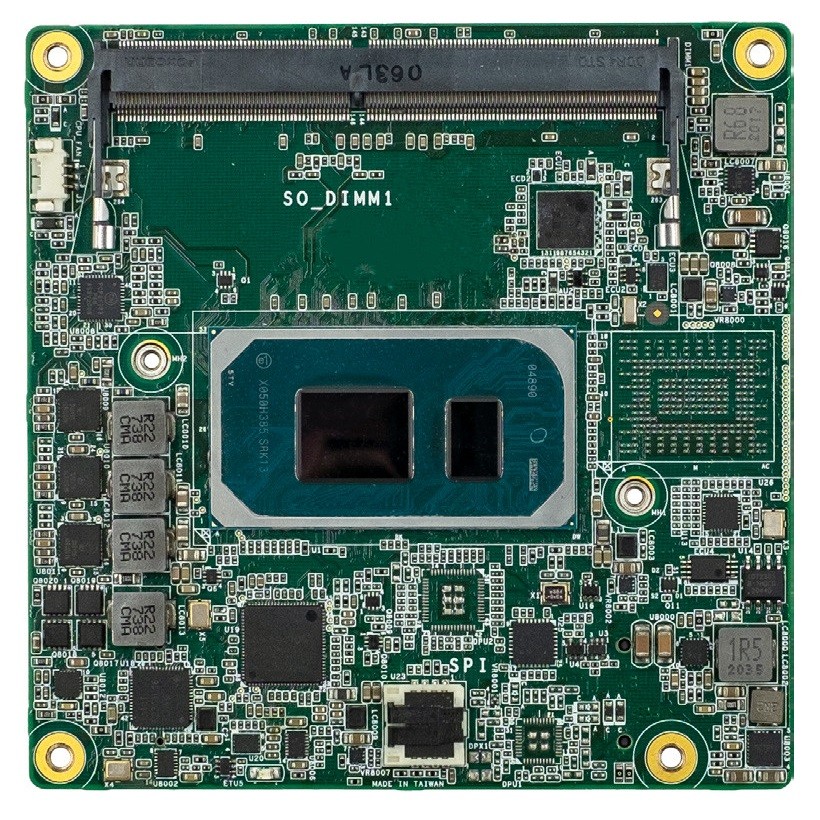

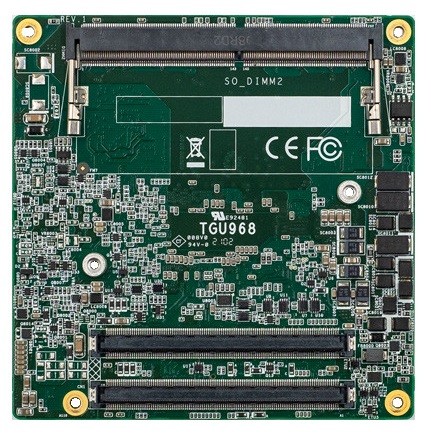

Basismodul: DFI ADP968
| Allgemein | ||||
| SKU / Artikelnummer | ADP968 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-ADP9681-000G, 770-ADP9681-100G, 770-ADP9681-200G, 770-ADP9681-300G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Alder Lake | |||
| Nummer | Intel Celeron 7305E, Intel Core i3-1215UE, Intel Core i5-1245UE, Intel Core i7-1265UE | |||
| CPU Kerne | 5 St, 6 St, 10 St | |||
| Threads | 5 St, 8 St, 12 St | |||
| Sockel | BGA 1744 | |||
| Performance-core Max Turbo Frequenz | 1 GHz, 1,2 GHz, 1,5 GHz, 1,7 GHz | |||
| Efficient-core Max Turbo Frequenz | 0,9 GHz, 1,2 GHz, 1,8 GHz | |||
| Cache | 10 MB, 12 MB, - | |||
| Thermal Design Power (TDP) | 15 W | |||
| Lithographie | 10 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Storage | Solid State Drive (NVMe SSD) | 64 GB, - | ||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz, - | ||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2304 bei 60 Hz | |
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2304 bei 60 Hz, - | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 5 St | |||
| PCIe x4 | Generation | 4 | ||
| x4 Signal (Interface) | 2 St | |||
| PCIe Schnittstellen | 2x PCIe x4, 5x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.2 | Interface | 4 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (ATX Mode), 8.5V~20V, 5VSB | |
| DC | Bereich | VCC_RTC (AT Mode), 8.5V~12V | ||
| Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 8.5V~20V, 5VSB,VCC_RTC (AT Mode), 8.5V~12V | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Compact | ||
| Breite | 95 mm | |||
| Tiefe | 95 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | PICMG COM Express R3.1, Type 6 | |||
| RoHS konform | Ja | |||
