COM Express Compact
// COM Express Compact
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Atom x7-E3950 | Intel Pentium N4200]
// 204 Pin SO-DIMM DDR3L
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (intern)
// Digital I/O (8-Bit)
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

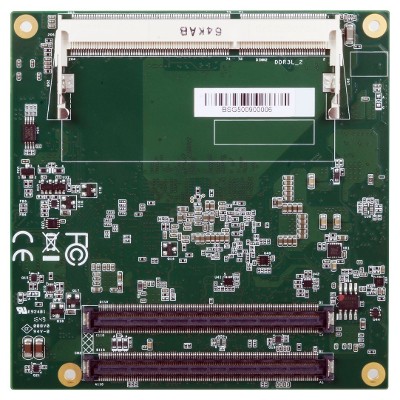

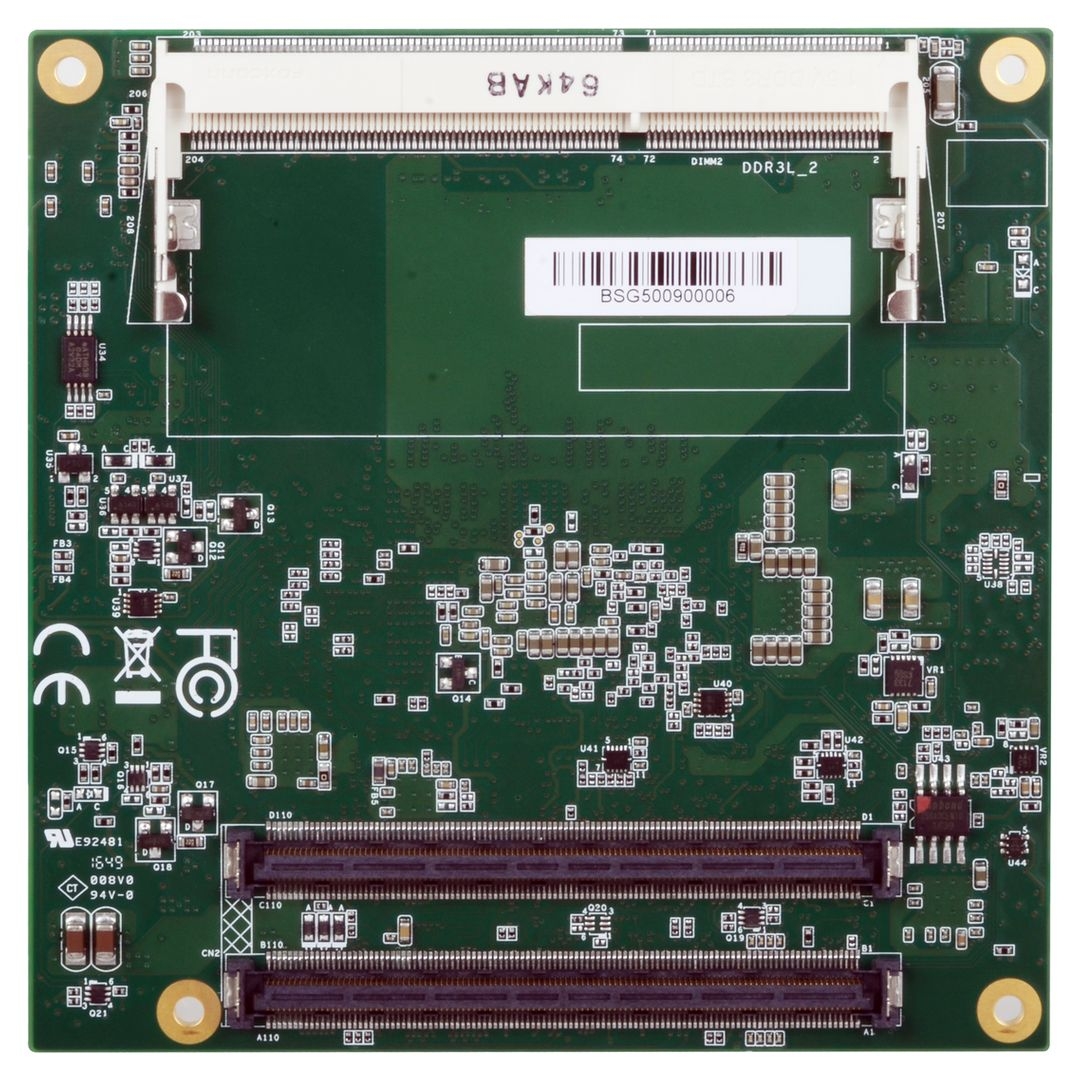

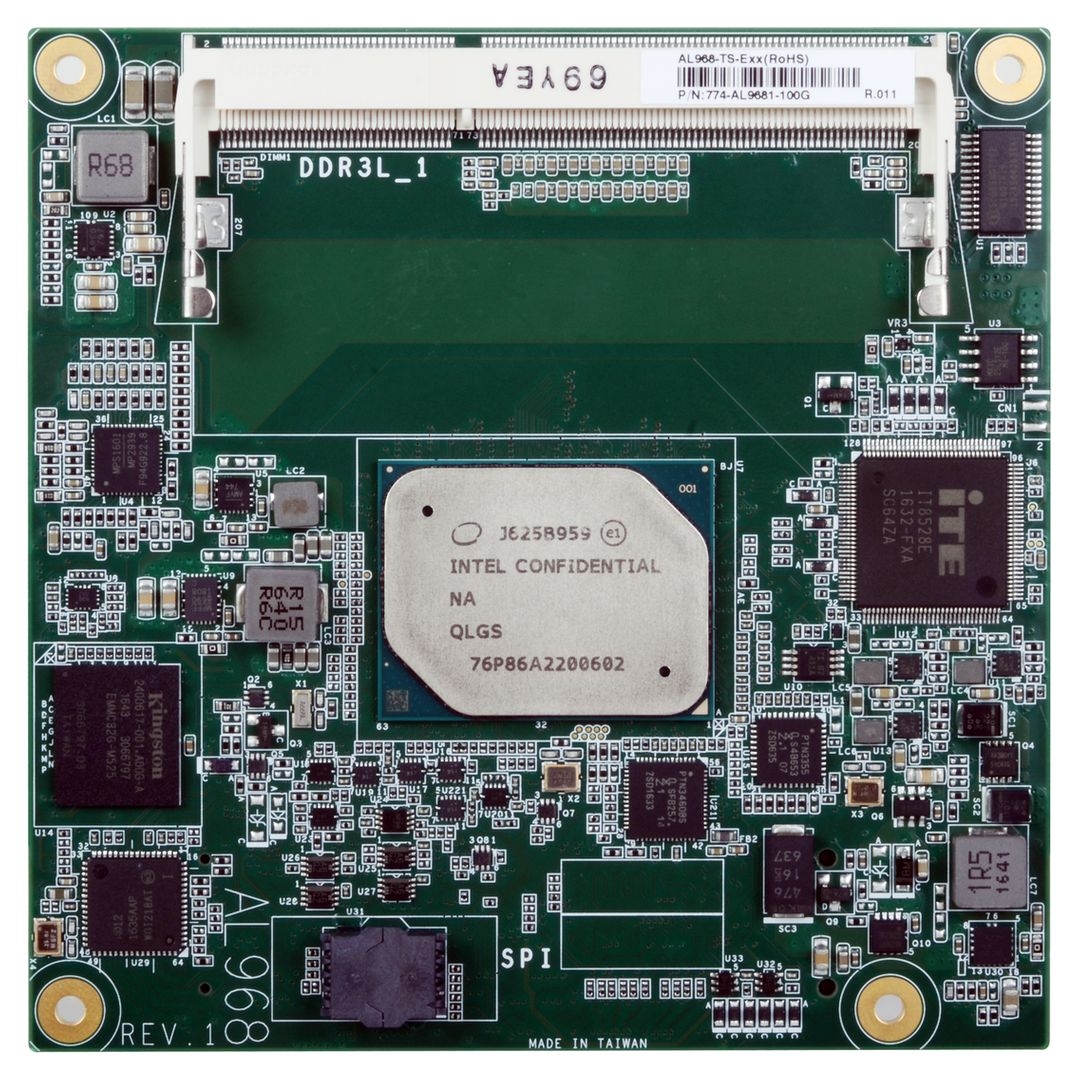

Basismodul: DFI AL968
Allgemein | ||||
SKU / Artikelnummer | AL968 | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 770-AL9681-500G, 770-AL9681-600G, 770-AL9681-700G, 770-AL9681-800G, 770-AL9681-900G | |||
System | ||||
Prozessor | Serie | Intel Apollo Lake | ||
Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950, Intel Pentium N4200 | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 2 St, 4 St | |||
Sockel | BGA 1296 | |||
Basis Frequenz | 1,1 GHz, 1,3 GHz, 1,6 GHz | |||
Max. Turbo-Taktfrequenz | 1,8 GHz, 2 GHz, 2,5 GHz | |||
Cache | 2 MB | |||
Thermal Design Power (TDP) | 6 W, 6,5 W, 9,5 W, 12 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
Frequenz | 1333 / 1600 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 16 GB | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MVC, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, JPEG, VP 8, VP 9 | |||
Bildschirme (Multidisplay) | 4 Displays | |||
VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
LVDS | Maximale Auflösung | 1366 x 768 bei 60 Hz | ||
Bits | 24 Bit | |||
DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2160 bei 60 Hz | |
HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
Erweiterung | ||||
PCIe x1 | Generation | 2 | ||
x1 Signal (Interface) | 4 St | |||
PCIe Schnittstellen | 4x PCIe x1 | |||
Audio | ||||
Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Netzwerk | 1x G-LAN | |||
Interne I/O | ||||
USB | USB v2.0 | Interface | 8 St | |
USB v3.0 | Interface | 4 St | ||
Anzeige | LVDS | Dual Channel | ||
LVDS Interface | 1 St | |||
DDI Interface | 1 St | |||
VGA (proprietärer Anschluss) | 1 St | |||
Digital I/O | Bits | 8-Bit | 1 St | |
SMBus | 1 St | |||
LPC | 1 St | |||
I²C | 1 St | |||
UART | Tx/Rx/CTS/RTS | 2 St | ||
Serial-ATA | S-ATA R2.0 (Interface) | 2 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Auf Anfrage | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | VCC_RTC (ATX Mode), 12V, 5VSB | |||
Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
DC | Weitbereich | Nein | ||
Bereich | VCC_RTC (AT Mode), 12V | |||
Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
Stromversorgung - Eingang | DC: VCC_RTC (ATX Mode), 12V, 5VSB,VCC_RTC (AT Mode), 12V | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Linux | Distribution | Yocto 2.2 | ||
Unterstützte BS | Linux, Windows | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
Lagerung | 10 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | COM Express Compact | ||
Breite | 95 mm | |||
Tiefe | 95 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
Kompatibilität | PICMG COM Express R2.1, Type 6 | |||
Lebenszyklus | ||||
Produktionsstart | Q4/2017 | |||
Voraussichtlich bis | Q1/2032 | |||
Herstellergarantie | ||||
Herstellergarantie | 3 Jahre |
