COM Express Compact
// COM Express Compact
// [Intel Atom E3815 | Intel Atom E3827 | Intel Atom E3845 | Intel Celeron J1900 | Intel Celeron N2930]
// 204 Pin SO-DIMM DDR3L
// LVDS|DDI
// 1 x G-LAN
// 9 x USB (internal)
// [4 GB | 8 GB | -] eMMC
// Digital I/O (8-Bit)
// 3 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

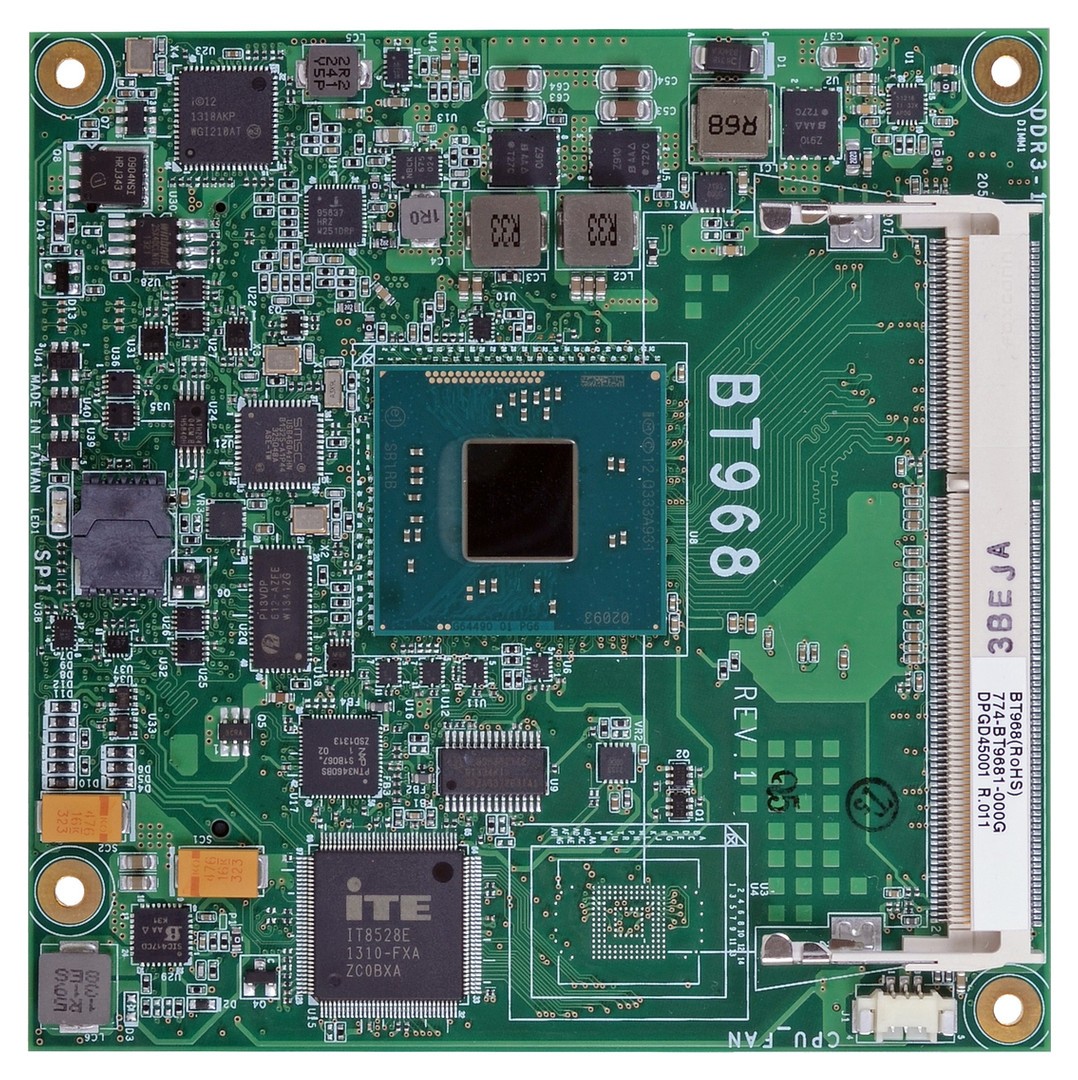

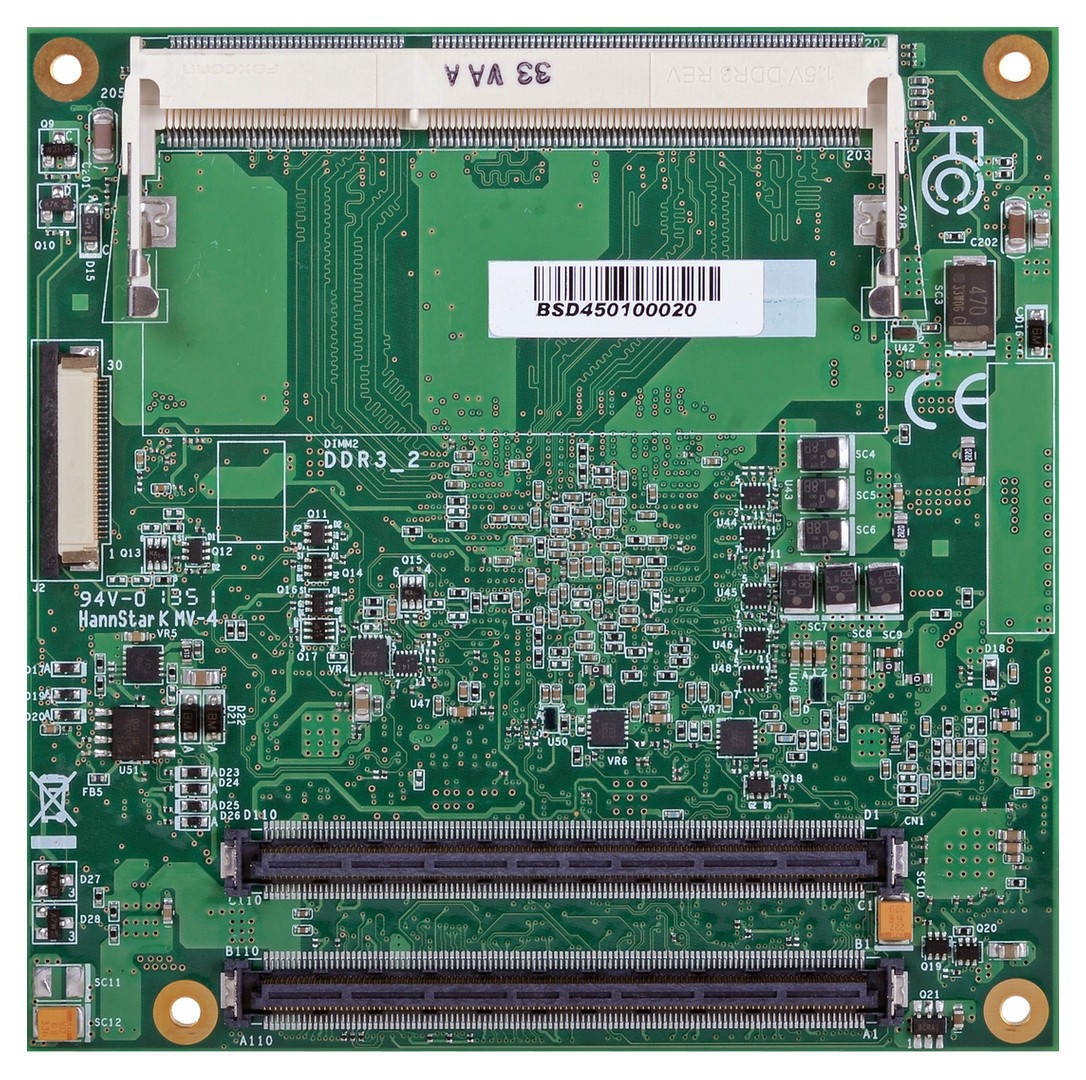

Basismodul: DFI BT968
| Allgemein | ||||
| SKU / Artikelnummer | BT968 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-BT9681-000G, 770-BT9681-100G, 770-BT9681-400G, 770-BT9681-500G, 770-BT9681-600G, 770-BT9681-800G | |||
| System | ||||
| Prozessor | Serie | Intel Bay Trail | ||
| Nummer | Intel Atom E3815, Intel Atom E3827, Intel Atom E3845, Intel Celeron J1900, Intel Celeron N2930 | |||
| CPU Kerne | 1 St, 2 St, 4 St | |||
| Threads | 1 St, 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,46 GHz, 1,75 GHz, 1,83 GHz, 1,91 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,16 GHz, 2,41 GHz, - | |||
| Cache | 0,5 MB, 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 5 W, 7,5 W, 8 W, 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Datarate | 1066 (DDR3) MT/s, 1333 MT/s | |||
| Steckplätze | 1 St, 2 St | |||
| Maximaler Ausbau | 4 GB, 8 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 4 GB, 8 GB, - | ||
| BIOS | AMI SPI 64 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11, OpenCL 1.2, OpenGL 3.2 | ||
| HW Decode | AVC / H.264, MPEG2, MVC, VC1 / WMV9, VP 8 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| DDI (Digital Display Interfaces) | DP | Maximale Auflösung | 2560 x 1600 bei 60 Hz | |
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 3 St | ||
| PCIe Schnittstellen | 3x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Externe I/O | ||||
| Anzeige | VGA | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.0 | Interface | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| DDI Interface | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx/CTS/RTS | 1 St | ||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Compact | ||
| Breite | 95 mm | |||
| Tiefe | 95 mm | |||
| MTBF | MTBF 25°C | 777,906 h | ||
| MTBF 45°C | 394,833 h | |||
| Berechnungsmodell | Telcordia Issue 2, Method I Case 3 | |||
| Umgebung | GB, GC – Ground Benign, Controlled | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R2.1, Type 6 | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2014 | |||
| Voraussichtlich bis | Q1/2028 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
